发布时间：2022-07-20分类：【电磁兼容(EMC)】浏览量：
EMtrace的ISO7637-4（全项目）解决方案是国内第一家获得CNAS认可的（华检光明实验室）。 涵盖了高压CTE，脉冲A，脉冲B三个项目，可通过的电源能力范围DC1000V，200A。
ISO 7637-4:2020规定的测试项目
Voltage transient emissions test along high voltage supply lines
电压瞬时发射测试（高压供电线）
Immunity test for pulsed sinusoidal disturbances (pulse A)
抗扰度-脉冲A
Immunity test for pulsed sinusoidal disturbances (pulse B)
抗扰度-脉冲B
电压瞬时发射
1，高压电源（a：放置于屏蔽室内，需加屏蔽； b，放置于屏蔽室外，需加滤波器）
2，负载（500Ω电阻，10uF电容ESR<5mΩ@10kHz）
3，高压LISN及屏蔽箱（输入/输出HV接头需屏蔽）
6，高压线束（注意其屏蔽的连续性）
10，高压差分探头（a，连接HV+和HV-； b，连接HV+或HV-到地）
此项测试没有limit，但需记录波形及各参数：
rise time, fall time, transient duration等

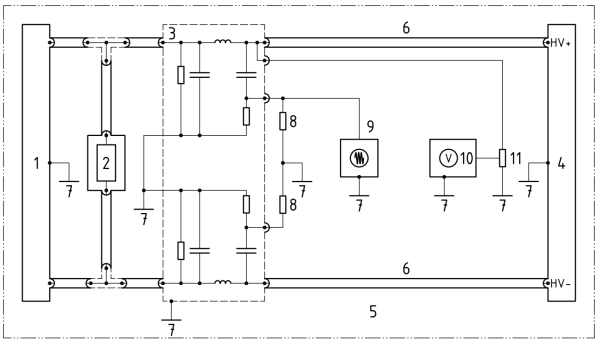

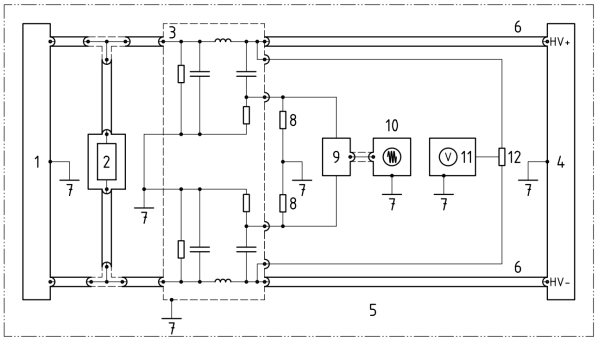

抗扰度-脉冲A
2，负载（500Ω电阻，10uF电容ESR<5mΩ@10kHz）
8，50欧负载，依据测量level需考虑其功率（例如：Pout 25 W for 100 Vpp）
9，平衡不平衡转换器Balun
10，正弦波发生器（含功率放大器）

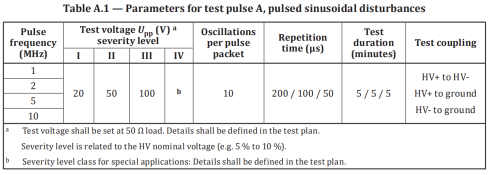

限值
EMtrace的解决方案可到200V

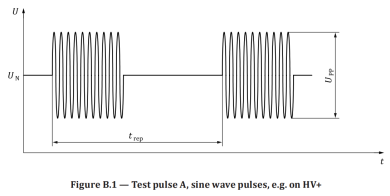

测试波形

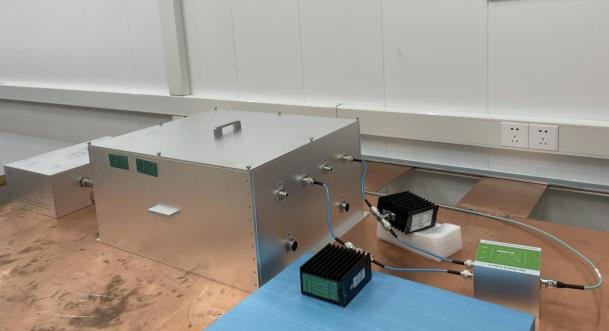

脉冲A场地照片（深圳华检）

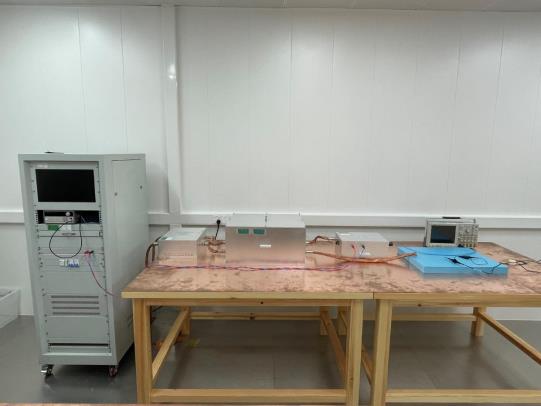

CTE和脉冲B场地照片（深圳华检）

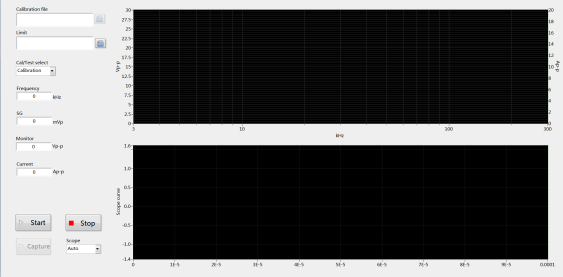

ISO 7637-4测试软件
EMtrace自研的7637-4软件，易操作，可视化程度高。两个脉冲的测试都可选择示波器监测波形（loop法）。

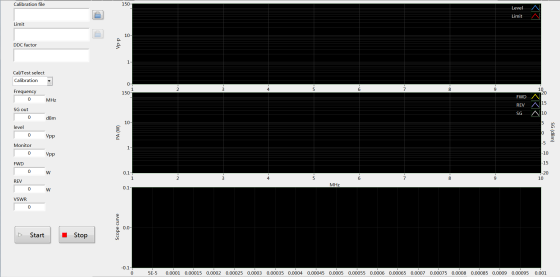

脉冲A
脉冲A
