如前一篇文章“直流电源的电路方法和特点”中介绍的，线性稳压器型电源具有出色的噪声性能，但可能会叠加嗡嗡声和干扰噪声。

除了这个问题，数字电路引起的噪声也可能叠加，所以本文将介绍经常被忽视的噪声源。

众所周知，时钟等噪声会影响电源的模拟部分，除非电源设备中的数字部分和调节器电路等模拟部分被隔离。

那么，我们还需要注意什么？

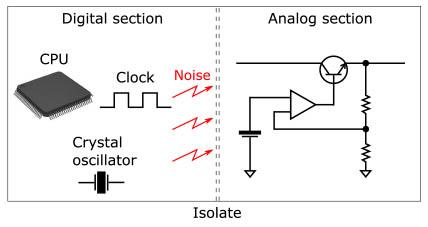

图 1：模拟和数字电路之间的隔离

1. 显示器发出的噪音

经常被忽视的数字部分的噪声是显示器发出的噪声。

至于数字电路噪声的对策，虽然时钟源和CPU往往是焦点主要源，但显示器也会发出噪声。

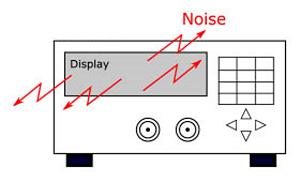

图 2：显示器发出的噪音

除了从显示器正面发出的噪音外，电源内部也会发出噪音。

如果显示器的这种噪声影响到模拟电路，低噪声电源将无法保持其原有性能。

下图显示了一般线性电源的噪声特性。

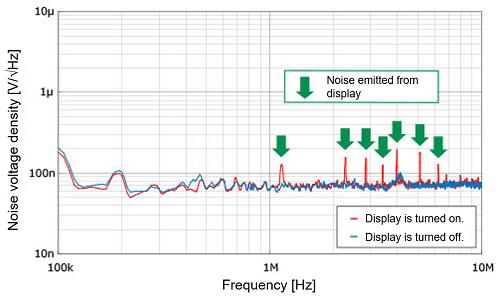

图 3：线性电源的噪声特性

兆赫兹范围内存在几个光谱，代表显示器发出的噪声。

不管板上的数字和模拟电路如何隔离，显示器发出的噪声可能会跳跃空间并影响模拟电路。

当显示器使用七段 LED 时，它们的噪音并没有那么大的影响。由于一般使用的 LCD 会发出较大的噪音，因此现在需要注意来自显示器的噪音。
