电阻调谐滤波器 SR/SRA/SV 系列

型　　号： SR/SRA/SV 系列

名　　称：电阻调谐滤波器 SR/SRA/SV 系列

品　　牌：NF

简　　述： SR系列用的SR系列, 单列封装；RA系列的低功耗型的SRA系列, 单列封装；SV系列，电源电压为5V或3.3V, 单列封装

立即咨询： 18922995227 0769-22802588

产品特点
产品参数
应用说明
资源配置
资源下载

SR 系列

型号	特性	Rolloff	截止（中心）频率范围			频率设定
型号	特性	Rolloff	Type 1	Type 2	Type 3	频率设定
SR-4BL	LPF, 4-pole Butterworth	24dB/oct	40Hz to 1.6kHz	400Hz to 20kHz	5Hz to 100kHz	4个外接电阻
SR-4FL	LPF, 4-pole Elliptic	42dB/oct, equivalent	40Hz to 1.6kHz	400Hz to 20kHz	5Hz to 100kHz
SR-4BH	LPF, 4-pole Butterworth	24dB/oct	40Hz to 1.6kHz	400Hz to 5kHz	-
SR-4FH	HPF, 4-pole Butterworth	42dB/oct, equivalent	40Hz to 1.6kHz	400Hz to 5kHz	-

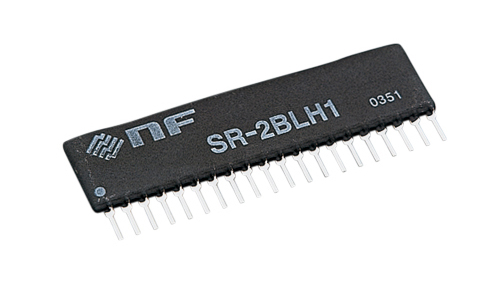

SR-2BLH	LPF, 2-pole Butterworth	12dB/oct	40Hz to 1.6kHz	400Hz to 20kHz	5Hz to 100kHz	2个外接电阻
SR-1BP	BPF, 1-pole pair, Q=5 to 50	6dB/oct BW	40Hz to 1.6kHz	400Hz to 10kHz	-	2个外接电阻
SR-2BP	BPF, 2-pole pair, Q=5	12dB/oct BW	40Hz to 1.6kHz	400Hz to 10kHz	-	4个外接电阻
SR-2BE	BEF, 2-pole pair, Q=5	Max. attenua-tion 60dB	40Hz to 1.6kHz	400Hz to 10kHz	-	4个外接电阻

RD-404

D1/2

型号	描述	频率范围	控制形式
RD-404D1/2	组合使用SR滤波器可以进行逻辑频率设定。	10Hz to 16kHz	数字调节

SRA 系列

SRA 系列 : 低功耗

型号	特性	Rolloff	截止（中心）频率范围	频率设定
型号	特性	Rolloff	Type 1	频率设定

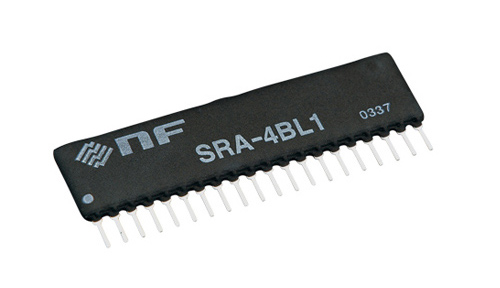

SRA-4BL	LPF, 4-pole Butterworth	24dB/oct	40Hz to 1.6kHz	4个外接电阻
SRA-4FL	LPF, 4-pole Elliptic	42dB/oct, equivalent	40Hz to 1.6kHz
SRA-4BH	LPF, 4-pole Butterworth	24dB/oct	40Hz to 1.6kHz
SRA-4FH	HPF, 4-pole Butterworth	42dB/oct, equivalent	40Hz to 1.6kHz
SRA-2BP	BPF, 2-pole pair, Q=5	12dB/oct BW	40Hz to 1.6kHz

SV 系列

SV Series : 5.5V 或 3.3V 的单电压电源

型号	特性	Rolloff	截止（中心）频率范围		电源电压	频率设定
			Type 1	Type 2
SV-4BL	LPF, 4-pole Butterworth	24dB/oct	10Hz to 10kHz	100Hz to 100kHz	5V 或 3.3V, 单电源电压	4个外接电阻

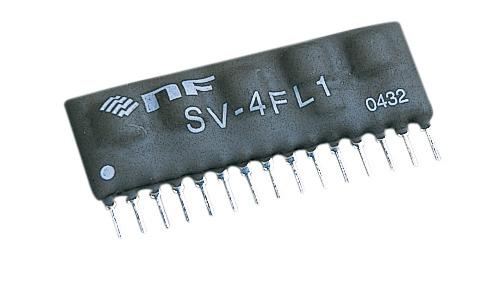

SV-4FL	LPF,4-pole Elliptic	42dB/oct equivalentt

下载：电阻调谐滤波器 SR/SRA/SV 系列
