有限且不断缩小的电路板空间、紧张的设计周期以及严格的电磁干扰（EMI）规范（例如CISPR 32和CISPR 25）这些限制因素，都导致获得具有高效率和良好热性能电源的难度很大。
复杂的电子系统中电源带来的严重问题：即EMI，通常简称为噪声。有时候找到问题源头，问题已经解决了一大半了，本系统能对单、三相电源低频电源谐波、闪烁、纹波、跌落、低频抗扰度等项目测试，按测试要求搭建系统。
单相系统测试能力
标准
项目
规格
备注
IEC
61000-3-2
谐波(≤16A)
单相3kW
推荐配置3kW，也可选4kW/6kW
IEC
61000-3-3
闪烁(≤16A)
IEC
61000-4-11
AC电压跌落
同上
IEC
61000-4-13
AC谐波、谐间波低频抗扰度
同上
IEC
61000-4-14
电压波动抗扰度
同上
IEC
61000-4-17
DC电源纹波抗扰度
440V/30A/3kW
IEC
61000-4-28
工频频率变化抗扰度
单相3kW
IEC
61000-4-29
DC电压跌落
440V/30A/3kW
选配高阻开关箱
IEC
62040-2(D6)
低频信号抗扰度
单相3kW
UPS产品
EN
50155 (13章节)
电源变动
440V/30A/3kW
轨道交通产品

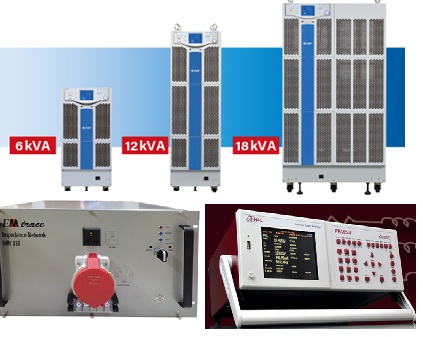

单相系统配置
设备名称
品牌
规格
说明
可编程电源
NF，日本
3kW，交直流
可测试包含谐波、闪烁等多个标准
分析仪
N4L，英国
50A，单相
阻抗网络
EMtrace，中国
16A，单相
|
设备名称 |
品牌 |
规格 |
|
说明 |
|
可编程电源 |
中国 |
4kW，交流 |
|
仅测试谐波、闪烁 |
|
分析仪 |
N4L，英国 |
50A，单相 |
|
|
|
阻抗网络 |
EMtrace，中国 |
16A，单相 |
|
* 测试软件根据客户选项报价
三相系统测试能力
|
标准 |
项目 |
规格 |
备注 |
|
IEC 61000-3-2 |
谐波(≤16A) |
单相9kW、三相54kW |
54kW已覆盖每相75A，也可配置为27kW |
|
IEC 61000-3-3 |
闪烁(≤16A) |
||
|
IEC 61000-3-11 |
闪烁(≤75A) |
三相54kW |
|
|
IEC 61000-3-12 |
谐波(≤75A) |
||
|
IEC 61000-4-11 |
AC电压跌落 |
同上 |
|
|
IEC 61000-4-13 |
AC谐波、谐间波低频抗扰度 |
同上 |
|
|
IEC 61000-4-14 |
电压波动抗扰度 |
同上 |
|
|
IEC 61000-4-17 |
DC电源纹波抗扰度 |
440V/32A/9kW |
|
|
IEC 61000-4-27 |
三相电压不平衡抗扰度 |
三相54kW |
|
|
IEC 61000-4-28 |
工频频率变化抗扰度 |
单相9kW、三相54kW |
|
|
IEC 61000-4-29 |
DC电压跌落 |
440V/32A/9kW |
选配高阻开关箱 |
|
IEC 61000-4-34 |
AC大于16A的电压跌落抗扰度 |
单相9kW、三相54kW |
|
|
IEC 62040-2(D6) |
低频信号抗扰度 |
单相9kW、三相54kW |
UPS产品 |
|
EN 50155 (13章节) |
电源变动 |
440V/32A/9kW |
轨道交通产品 |
三相系统配置
设备名称
品牌
规格
说明
可编程电源
NF，日本
18kW三相
（26A@230V）
可测试包含谐波、闪烁等多个标准
分析仪
N4L，英国
50A，三相
（11.5kW@230V
x 3）
阻抗网络
EMtrace，中国
32A，三相
（7.36kW@230V
x 3）
|
设备名称 |
品牌 |
规格 |
|
说明 |
|
可编程电源 |
中国 |
6kW x 3=18kW三相 （26A@230V） |
|
仅测试谐波、闪烁 |
|
分析仪 |
N4L，英国 |
50A，三相 （11.5kW@230V x 3） |
|
|
|
阻抗网络 |
EMtrace，中国 |
32A，三相 （7.36kW@230V x 3） |
|
* 测试软件根据客户选项报价
