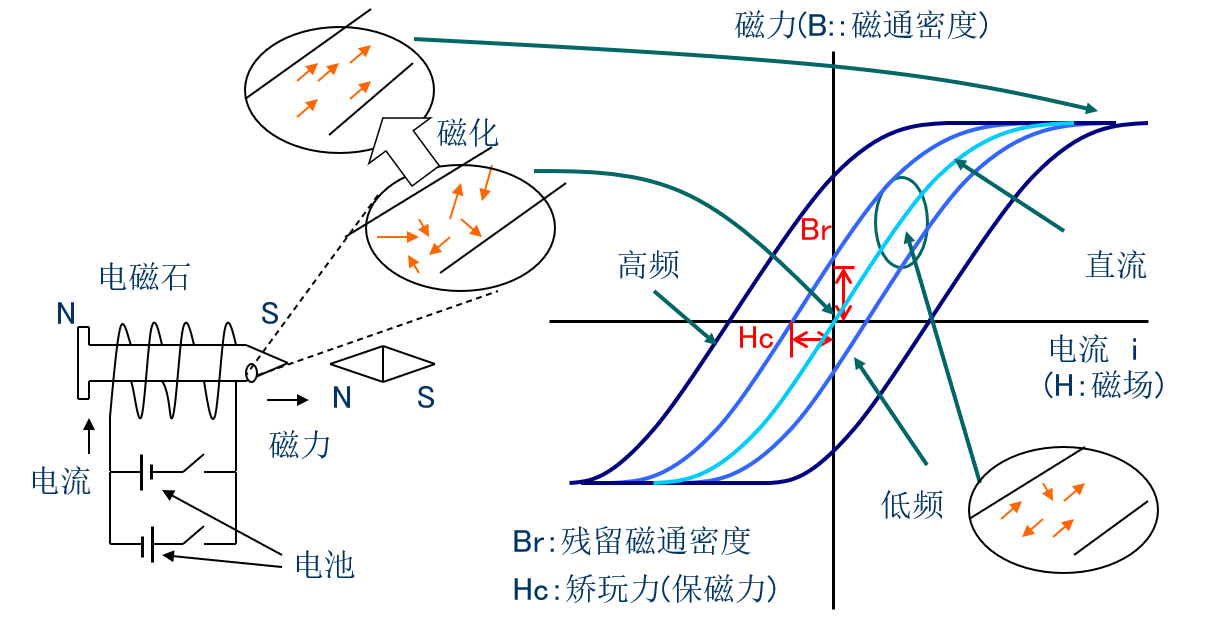

1、磁性材料的交流磁特性：

软磁材料具有不同的磁导率、磁饱和及磁滞现象。如其磁导率远大于1，即使在铁心线圈中通过很小电流，也能产生出明显的磁通和磁感应强度。而磁饱和现象则表现在--当在磁场强度由小变大的作用下，磁感应强度会逐渐上升，最终趋于稳定的状态。此外，当铁心线圈中通过交流电时，铁心会受交变磁化的作用，形成闭合的磁滞回线，表现出磁滞性。这些特性使其在受到不同磁场作用时表现不同的磁滞现象。

磁性材料的交流磁特性

2、交流磁特性的测量原理：

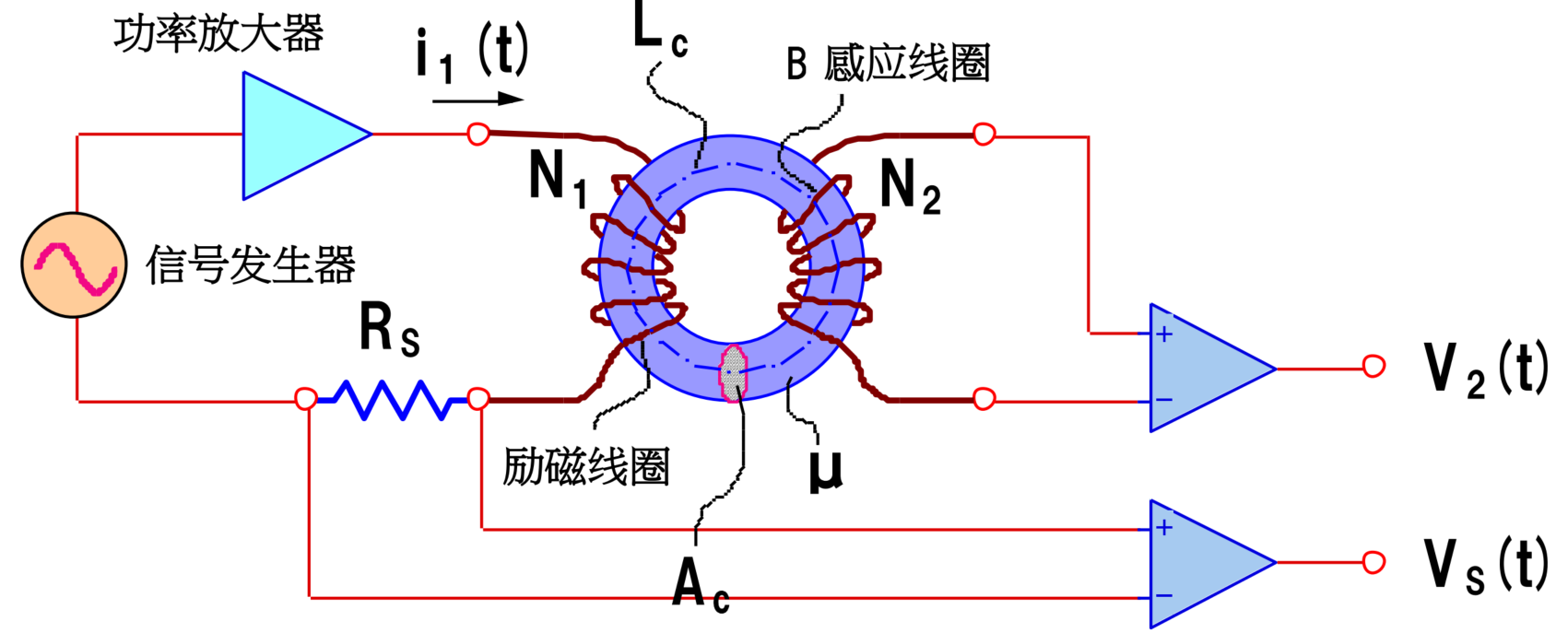

在测量交变磁特性时，通常使用信号发生器驱动功率放大器施加到被测线圈上，测得施加的交变电流和次级的感应电压及两者之间的相位差，再根据磁环的物理尺寸等信息最终得到所需要测量的参数。

交流磁特性的测量原理

3、如何测量软磁性材料的磁特性，目前有两种方式：

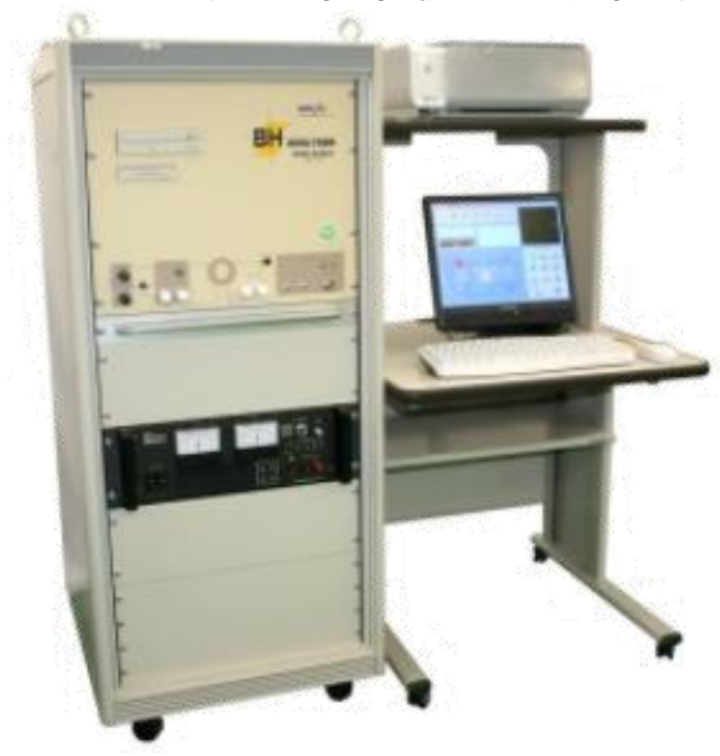

（1）通过施加非常低频率的交流电流来测量磁特性的直流B-H分析仪,

直流B-H分析仪

（2）从低频到高频都能够测量磁特性的交流B-H分析仪

交流B-H分析仪

4、适合测量的材料形状 ～ 单独可构成闭磁路的样品，例如以下形状：

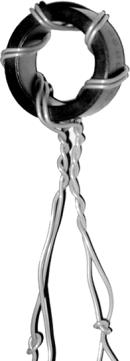

• 环形磁芯

•

•

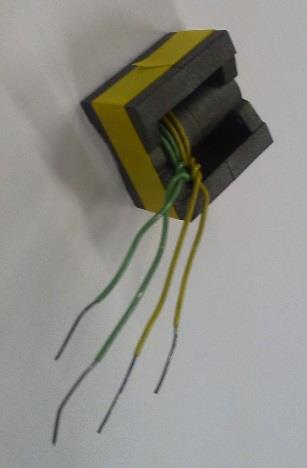

• EE磁芯

5、软磁材料特性测量可得到的参数汇总

（1） 常规模式（Normal mode）

该模式主要测试软磁材料的损耗与磁特性：

• 损耗类：Pcv（单位体积铁损）、Pcm（单位质量铁损）、Pc（总铁损），用于评估材料在交变磁场下的能量损耗。

• 磁特性类：Bm（最大磁通密度）、Br（剩磁密度）、Hc（矫顽力）、μₐ（振幅磁导率），这些是表征软磁/硬磁材料性能的核心指标。

• 电气类：V₂ₘ（最大感应电压）、I₁ₘ（最大励磁电流）、VA（视在功率），反映了测试回路的电气响应。

（2） μ模式（μ mode）

该模式更侧重材料的高频/动态磁性能与电路参数：

• 复数磁导率：μ'（实部，存储磁能）、μ''（虚部，损耗磁能）、μ_z（阻抗磁导率），是分析高频下磁芯损耗的关键。

• 电路参数：L（电感）、R（电阻）、Z（阻抗），直接关联磁性元件在电路中的电气行为。

• 损耗与品质：tanδ（损耗系数）、Q（品质因数），用于评估磁芯在特定频率下的效率与稳定性。

6、功率损耗测量--软磁性材料在交变磁场作用下产生的能量损耗，称为铁损（功率损耗）

近几年，由于磁性组件趋于小型化，低损耗化要求的高涨，如何降低铁损(功率损耗)变得非常重要。BH分析仪能够从低频到高频的磁特性，在市场中得到广泛应用。
