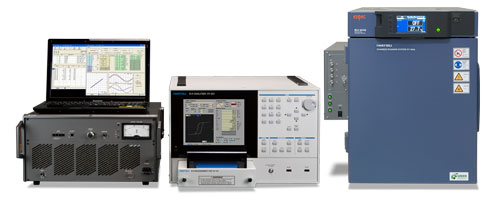

精确测量软磁材料的高频交流磁性能
本装置用于测量软磁材料的交流磁性能。适用于材料、芯件、设备制造商的研发部门、质量保证部门、制造部门的新产品开发和产品检测。除了 BH/Pc 测量功能外，还可以进行 m/L/Q 测量。
（规定最大磁场、最大磁通密度、最大励磁电流、最大感应电压）施加衰减交变磁场退磁，不留剩磁。
价格因系统配置而异。请联系：15212781189。
规格
物品
规格
测量方法
交叉功率法
测量项目
最大磁通密度（Bm）、剩余磁通密度（Br）、最大磁场（Hm）、矫顽力（Hc）、方形比（Br/Bm）、相对振幅磁导率（μa）、铁损（Pc、Pcv ,Pcm) ,相角(θ),总磁通量变化(2Φm),最大感应电压(V2m),最大励磁电流(I1m),视在功率(VA)阻抗磁导率(μZ),复磁导率(μ',μ ''）、损耗因数（tanδ）、电感（L）、电阻（R）、阻抗（Z）、品质因数（Q）、总谐波失真（THD）
测量波形
BH曲线、励磁电流/感应电压/磁场/磁通密度波形
测量频率
正弦波
10Hz 至 10MHz (SY-8218)
10Hz 至 1MHz (SY-8219)
方波
10Hz 至 1MHz（占空比 50）
磁场信号检测
无感电阻压降法最大允许电流±6A
磁通密度信号检测
感应电压检测线圈电压检测方式
最大允许电压±200V
数字转换器
分辨率 16bits (8192points/cycle)
样品连接方式
2绕法或1绕法
显示方式
8.4 英寸 TFT-LCD SVGA 800 x 600 像素
电源
100V 至 240V 50/60Hz 功耗约 130VA (MAX)
尺寸（毫米），质量
420W x 266H x 480D（不包括突出部分），约 12.5kg
外部存储器
USB（数据存储）
配件
POD盖、AC耦合模块、功放线（BNC-BNC）、OSC线（BNC-SMA）、电源线、用户指南、使用说明书（CD）
