在实际电路中，车载电器用功率电感器和光伏逆变器用电感器，电感上叠加直流电流，电感制造出厂前是用交流信号测量的，然而，当在电感器上叠加直流电时，由于磁导率降低而磁饱和，电感值降低，会偏离设计值。当有直流电流的电路中使用电感时，该直流偏置必须包含在电感的测量中。‍

---

LCR表与直流电流叠加单元的组合

测量具有直流偏置的功率电感器

• 问     题

车载用功率电感器和大型逆变器可承载数十安至数百安的直流电流。一般来说，LCR表不能直接测量带有直流偏置的电感量。‍

• 解决方案

通过将LCR表与直流电流叠加单元组合，可以测量叠加电流高达100A的电感。这使得可以在接近实际使用条件下对车用和逆变器用的功率电感的电感量进行测量。‍

• 组合设备

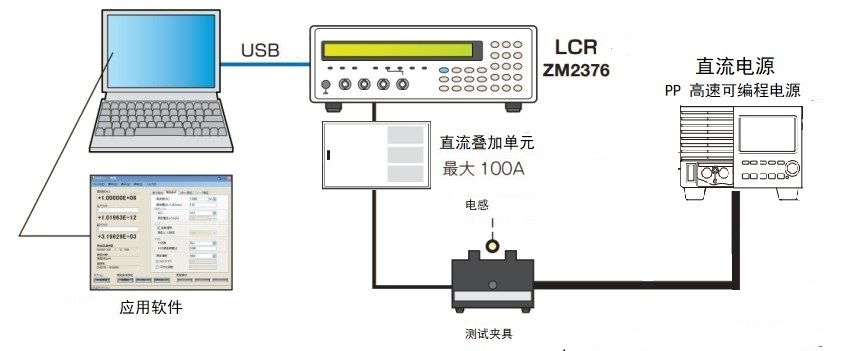

使用力高大同研发的直流偏流单元与千代田恒流源组合，防止直流电流流入ZM2376 LCR表中, 专用夹具能够向样品提供需要的直流电流并可以长时间稳定加载。

• 频率特性测量

ZM2376 一次测量一个频点，通过使用随机的应用软件和EXCEL电子表格软件，可以测量电感频率特性并在PC上显示DC电流VS电感量的曲线，测量点最大可设置10000个。

• 测量数据

33μH电感器的测量示例

• 组件设备

NF  LCR测试仪

ZM2371/ZM2372 (≤100kHz)、ZM2376 (≤5.5MHz)

直流偏置适配器（定制产品）

DT-ZM01（仅适用于ZM2371/ZM2372）、DT-ZM02（仅适用于ZM2376）

直流电流重叠单元（定制产品）

 这是为LCR表外部直流电流偏置功能的单元。通过将此装置连接到直流偏置适配器和LCR测试仪，即可测量带有DC偏置的参数（电压或电流偏置二合一），直流偏置时从千代田直流恒流源向样品施加高达100A的直流电流。‍

最大直流偏置电流100A

通过配置直流电流叠加单元，可以定制有效测量频率范围、测量电感范围和附加误差范围。‍

附加误差（参考值）

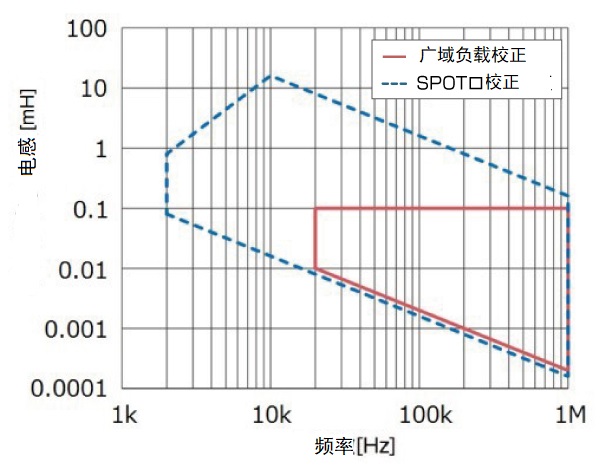

• 不同配置的电感测量范围

                  频率VS电感                                                                                                       频率VS 偏置电流

• 应用：

除上面的直流偏置外，我们还可以根据客户需求，提供大信号的交流测量能力。比如60V 100A交流测量信号。‍
