CS-3000、5000、10000系列

从小容量到大容量的IGBT、MOSFET、三极管、二极管等各种半导体的特性测量

通过自动测量（半导体参数测量软件CS-810），可以作为证据记录和判断。

优势介绍

1. 按测量程序准确测量无遗漏
2. 保存测量数据作为证据
3. 可自动判断
4. 可选产品的控制也可以自动化（例如通过热板进行温度控制）

1. 请查看此以了解详细信息。

高级功能，易于使用

“CONFIGURATION”允许您以图形方式检查接线状态

测量设备时避免错误连接。

波形模式可以确认波形中施加的电压和电流

• 您可以一边像示波器一样在时间轴上检查施加到设备的波形（电流、电压），一边指定脉冲宽度和测量点（定时）。
• 通过查看波形，您可以确定合适的脉冲宽度和测量时间。
• 由于用示波器探测，可以在波形没有变化的情况下确认异常信号。
• 很容易检查热异常，例如由于发热引起的振荡。

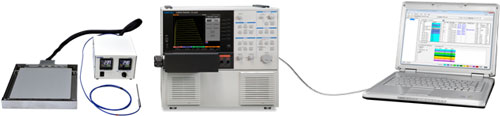

完全自动化，与个人电脑高度兼容

通过主机的远程控制实现各种自动测量的软件 传统曲线示踪仪难以进行的应力测试，以及热板和恒温箱的同时控制全自动执行，以测量多个元素的温度特性。

USB存储器

图像可以是 TIFF、BMP、PNG，背景可以从黑/白和彩色/单色中选择。波形数据可以同时保存为文本和二进制

远程控制工具（免费）

出于安全考虑，即使无法使用USB存储器，安装在PC上的远程控制工具也能解决问题。

以太网标准设备（在主机背面）

功能介绍

点数是可变的。可根据扫描速度和分辨率进行设置。扫描方向可以根据应用程序进行更改。此外，自定义扫描允许您仅扫描所需区域，从而实现高速、高分辨率测量，尤其是在自动测量期间。

Vth/hFE 自动搜索功能（选件 CS-800）

传统测量需要复杂的操作，但可以通过设置条件进行自动测量。

极限扫描功能（选件 CS-800）

此功能通过电流和电压限制正常的 SWEEP 测量。可用于限制施加在被测器件上的电流值和电压值、SWEEP停在目标值等保护。

追求易用性 基本操作是独立的旋钮

产品名称	型号	测量项目
半导体曲线描绘仪 CS-3100半导体 曲线描绘仪 CS-3200/3300	CS-3100	无大电流模式
	CS-3200	最大峰值电压：3000V（高电压模式）  最大峰值电流：1000A（CS-3300 高电流模式）
	CS-3300
半导体曲线描绘仪 CS-5000系列	CS-5100	无大电流模式
	CS-5200	最大峰值电压：5000V（高电压模式） 最大峰值电流：1500A（CS-5400 高电流模式）
	CS-5300
	CS-5400
半导体曲线描绘器 “功率曲线描绘器” CS-10000系列 订制	CS-10400	最大峰值电压：15kV（高压模式） 最大峰值电流：8000A（CS-10800/12800/15800 大电流模式）
	CS-10800
	CS-12800
	CS-15800
