型 号： DF1906

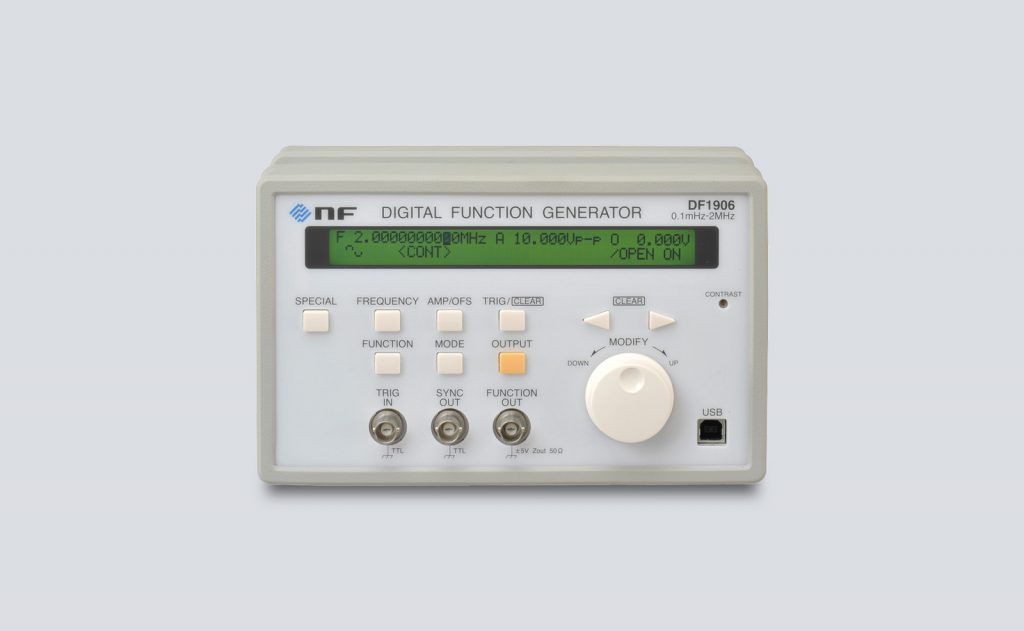

名 称：数字式信号发生器 DF1906
品 牌：NF
简 述： DF1906是采用 DDS方式的高精度·高性能·低价位的测量用的信号发生器,频率范围为0.1mHz～2MHz.
通过DDS方式实现了精确度达到: ±25ppm的频率输出
0.1mHz∼2MHz 的宽频率范围、分辨率0.1mHz
输出波形为正弦波、方波、三角波、任意波、DC
方波占空比可变（0%∼100%）
三角波对称性可变（0%∼100%）
任意波可从外部读入最多4项波形数据
信号连续发生以外，触发（Trigger）/门控（Gate）/猝发（Burst）可能
标准配备任意波形制作软件
配备输出On/Off 功能、设定存储（20项）、Load功能、Backup功能、设定初始化功能等
配备USB接口，便于电脑连接
电源输入为可以对应Worldwide规格的100V∼240V
重量轻小，便于携带（约1.2kg，宽93.5mm）
*复杂的波形也能简单地制作
波形生成功能
波形编辑功能
传送功能
显示功能
文件操作功能
| 振荡频率 | 0.1mHz ∼ 2MHz |
| 波形 |
正弦波,三角波(对称可变), 方波(占空比可变), 任意波(ARB),直流(DC) |
| 垂直分辨率 | 12比特 |
| 频率范围 |
正弦波,方波(占空比50%时): 0.1mHz ∼ 2MHz 三角波,方波(占空比50%以外时):0.1mHz ∼ 50kHz 任意波: 0.1mHz ∼ 50kHz |
| 频率设定分辨率 | 0.1mHz |
| 频率精确度 | ±25ppm |
| 方波占空比可变 |
设定范围: 0%～100%, 分辨率: 0.1% |
| 任意波数据长度波形数 |
4K字, 4波 |
| 最大输出电压 | 10Vp-p/开路 |
| 输出电压设定分辨率 | 0.001Vp-p |
| 直流偏置 | 0.001Vp-p |
| 直流偏置 | ±5.000V/开路,分辨率0.001V |
| 输出阻抗 | 50Ω,不平衡 |
| 振荡模式 | 连续振荡, 猝发(burst）,门控(gate), 触发(trigger) |
| 其他功能 | LOAD功能(负载开路/ 50Ω时,显示输出终端电压), 输出on/off 功能,设定储存20项, backup功能,设定初始化功能, |
|
任意波形 制作软件 |
标准配备 |
| 接口 | USB接口, USBTMC |
| 电源 | AC 90V ∼ 250V |
| 消耗功率 | 20VA以下 |
| 外形尺寸(mm) | 216(W)×132.2(H)×93.5(D) |
| 重量 |
约1.2kg |
| 附件 | |
| • 电源线 | |
| • CD-ROM (使用说明书，任意波生成软件) |
|
