实现高精度测试的可靠规格&功能

测试频率 10 μHz ∼ 15 MHz

从 10 μHz 的低频到 15 MHz 实现全覆盖。分辨率也提高到 10 μHz 。支持电化学阻抗测试所需的超低频。

测试速度 0.5 ms/point

扫描速度最快 0.5 ms/point。可帮助缩短生产线上的节拍时间。

基本准确度 增益 ±0.01 dB, 相位 ±0.06°

通过数字傅立叶计算方法与自校准功能，随时进行高精度测试。与原来型号相比，增益 / 相位的准确度均有所提升。

* 准确度根据测试条件而不同。

动态量程 140 dB

通过高分辨率 A/D 转换器和对每个测试频率点分别进行量程优化的自动切换量程功能，确保较大的动态量程。对于测试过程中发生的变化，也能准确地测试出来。

隔离电压 600 V CAT Ⅱ ／ 300 V CAT Ⅲ

振荡器输出（OSC）与 2 个分析输入（CH1/ CH2）在机壳与端子间相互被隔离，额定绝缘为 600V CATⅡ 或 300V CATⅢ。

高压电需求增大的逆变器和 PFC 回路等以电源回路的环路 / 增益测试为首，其应用范围越来越大。

自动切换量程

追随输入信号的电平，设定最佳量程后再进行测试。如检测到超出量程的噪声，则自动设定大的量程进行重新测试。测试数据成为未出现量程饱和的数据。为消除随着量程变化而出现的测试值不连续，也可选择固定量程。

自动高密度扫描

支持最高 20,000 点的高密度测试，仅针对测试数据急剧变化的区间，自动提高频率密度进行测试。

振幅压缩功能

为防止被测试系统的饱和或破损，对振荡器的电平进行控制，以使被测试系统的振幅水平保持稳定。

积分功能

消除噪声影响进行测试的数据积分功能。重复测试期间按循环数或时间进行设定。

自动积分功能

进行反复积分、直至噪声引起的测试波动成分达到设定值以下的功能。

延时功能

为减轻由于频率改变时的瞬态响应而引起的误差，将时间延时至测试开始的功能。还追加了仅在扫描或开始当场测试时，将时间延时至测试开始的功能。

微分 / 积分运算功能

在测试数据的时间区域里进行微分／二次微分／积分／二次积分的功能。对于来自加速度传感器和激光多普勒振动计的信号，在扫描的同时进行运算，变换成位移／速度／加速度并显示。

接口 GPIB，USB，LAN，RS-232，VGA

标准配备 GPIB, USB, LAN, RS-232 接口。可构建自动测试系统。

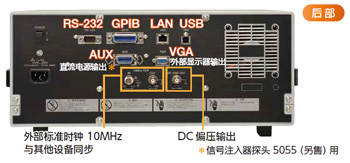

另外，在背面配备了 VGA 连接器作为外部显示器。关于其他输出连接器等，请参阅右侧的背面照片。

测试作业的效率UP!

顺序测试

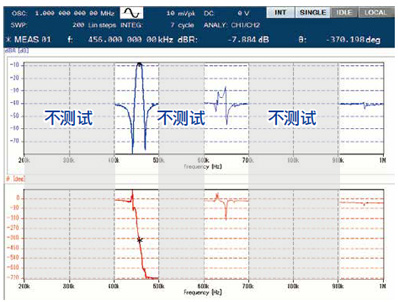

对于设定存储的内容，按照编号顺序读出并扫描测试的功能。对于一个扫描，可将频率范围最多分割成 20 个部分，在各自的频率范围内分别按不同的振幅、积分设定等进行测试。滤波器和压电元件等想要高密度地测试特定的频率范围时，多层陶瓷电容器（MLCC）、电感器和变压器等具有偏压依存性的零部件的测试等较为方便。

滤波器的通带测试

仅必要频率范围的测试

MLCC的电容测试

在相同频率范围内，改变测试条件进行测试

标记搜索功能

除让标记移动并读取数值外，还可自动搜索符合设定条件的点。

群延时测试

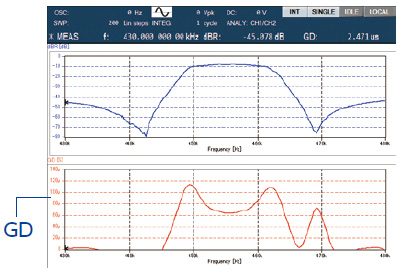

可显示用于滤波器等电子电路波形再现性评价的群延时（GD： Group Delay，用 角频率对输入输出间的相位进行微分）。

频率变化时相位控制

在振荡器输出信号的相位为 0°时改变频率。由此，从频率扫描开始到结束期间的直流成分变为零，在电池的阻抗测试中，充放电状态不发生变化。另外，在高通滤波器（HPF）的频率特性测试中，不会由于直流而产生瞬态响应。

误差校正

开路校正／短路校正／负载校正，端口延长功能，电位梯度消除功能，补偿

• 开路校正／短路校正

开路时通过浮动导纳、短路时通过残余阻抗校正测试误差。（阻抗测试）

• 负载校正

将已知数值的样品作为标准阻抗来校正误差。（阻抗测试）

• 端口延长功能

在使用较长电缆时校正因传输延时引起的误差。（阻抗测试）

• 电位梯度消除功能

假定测试信号是由正弦波和锯齿波（电位变动波形）构成的，分别测出正弦波与锯齿波各自的大小与相位。消除由于电池等充放电造成的电位变化的影响。

（阻抗测试）

• 补偿

对于连接到外部的传感器和电缆等测试系统的频率特性

进行预先测试，校正测试系统的误差成分。

（增益 / 相位测试）* 在各个（ ）内的测试中使用的校正功能。

图表显示

• SPLIT 显示

可选择在 1 个画面上显示 1 个图表的“SINGLE”和上下显示2 个图表的“SPLIT”。

• 数据迹线

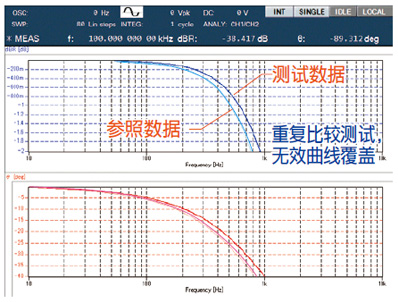

可覆盖参考数据迹线（REF）和测试数据迹线（MEAS）。

• 相位 UNWRAP 显示

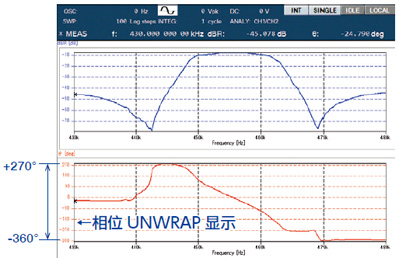

按 0°、180°、360°不折回地连续显示相位。还可显示超过 ±360°的相位。

电阻测试

压电元件的共振特性测试

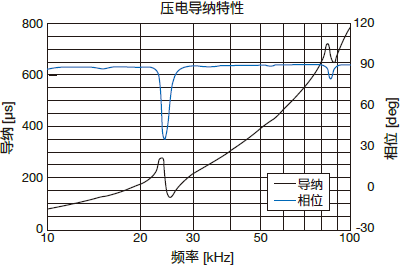

可对压电驱动器等使用的压电元件的电气共振特性进行高精度测试。FRA51615 与 FFT 分析仪等不同，可细緻的对特定频率范围进行分辨，拥有高相位精度，可得详细得知共振点附近的特性。

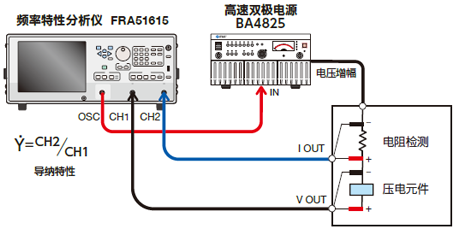

• 测试线路图

与双极电源组合的情况下，不仅小振幅特性，大振幅特性（实际驱动电压的特性）的测试成為可能

• 实测数据

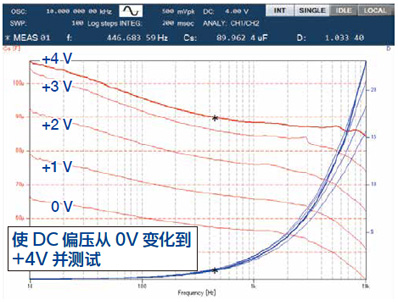

• 有外施电压的积层陶瓷电容特性测试

• 电池内部电阻测试

增益/相位测试

电源迴路环形增益测试

进行实际驱动状态的 DC-DC 转换器的环路增益特性测试，通过对相位裕度·增益裕度对迴路稳定性的定量进行评价。依靠 600V CAT Ⅱ / 300V CAT Ⅲ，非绝缘型 PFC 迴路可以直接与商用电源连接进行测试。

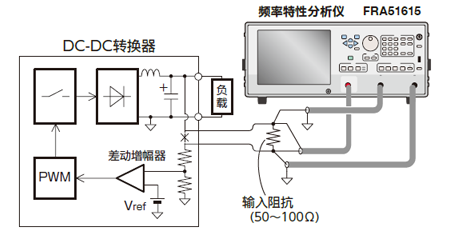

• 测试线路图

• 测试条件

负载 ：开关频率 1MHz的DC-DC转换器

测试条件 ：扫频频率 100Hz∼1MHz, 输入阻抗51Ω

• 实测数据

• 测试结果

相位裕度⋅增益裕度

裕度越大，越抑制振铃及发振。

穿越频率

负载变动时的响应性大致推测。

• 此处非常便捷!!

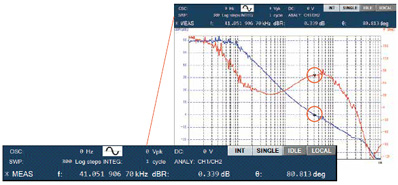

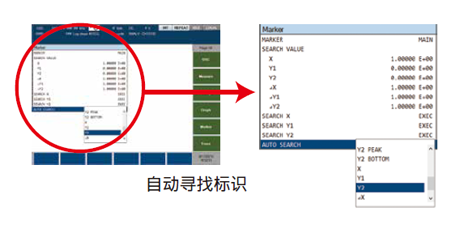

自动寻找标识功能

扫频结束时，Value 自动搜索「0dB」的“ 相位裕度 ”

自动搜索「0°」便可检测到“ 增益裕度 ”，可以读取测试值。

• 无线供电传送效率测试

• 滤波器的输入输出特性测试

• 振动分析

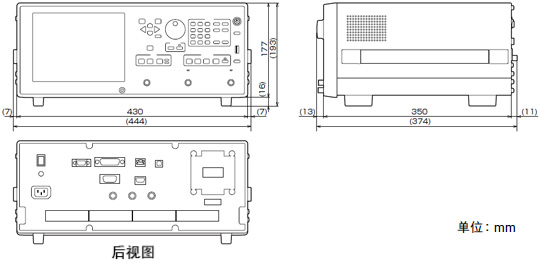

外观尺寸
