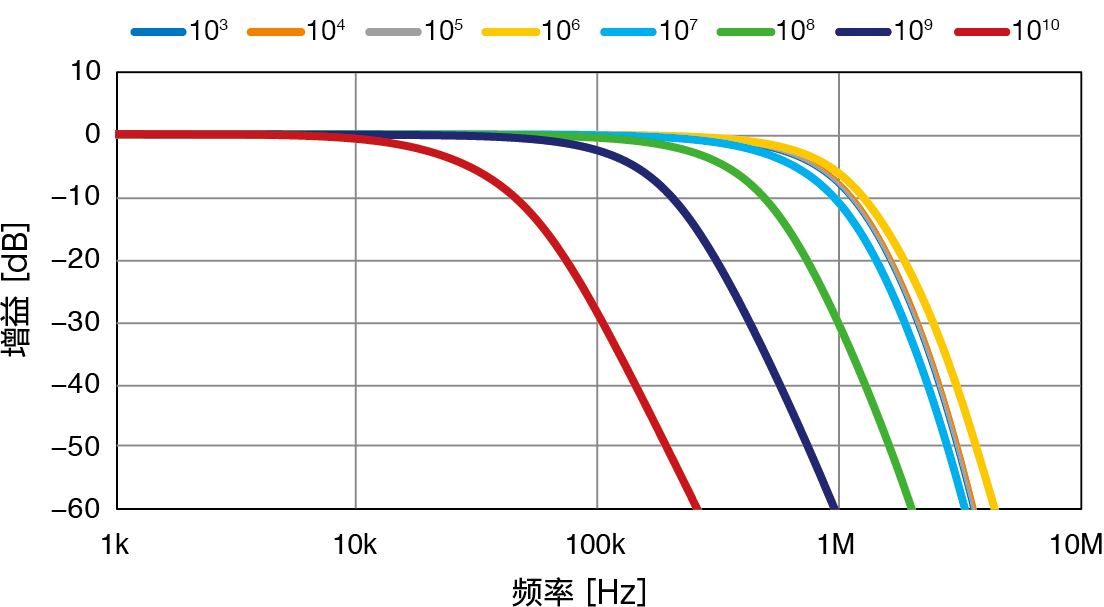

高增益·宽频带

1010 V/A时，可支持频带为DC~14 kHz, 109 V/A时，可支持频带为DC~70 kHz。 CA5351实现了前所未有的高增益与宽频带。

此外，当增益为106 V/A以下时, 可支持频带为DC～500kHz，响应速度为0.7µs ，所以还可以支持高速信号。

可调增益 103〜1010 V/A

103/ 104/ 105/ 106/ 107/ 108/ 109/ 1010 （V/A）共8档量程，以10的幂数倍设定增益，根据测量条件，并配合变化的电流和传感器，可以设定最匹配的增益。

高速响应·工作稳定

增益为106 V/A时，实现了0.7µs的响应速度，从而使光学上的高速脉冲响应信号处理也成为了可能。

凭借独有的电路技术，对传感器或接线的输入附加容量也能够稳定工作，没有发生共振的担心，另外，对脉冲响应也不会出现过冲或振铃的现象。

高速响应且宽频带，还对输入端容量稳定，适合应用于不同类型的传感器。

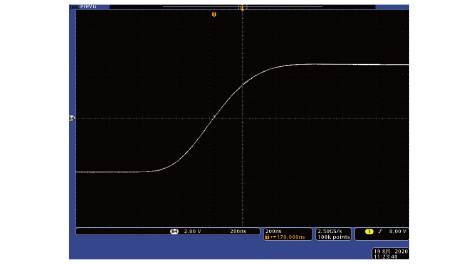

高速响应

增益为106 V/A时，上升时间为0.480µs.

横轴：200 ns/div. 纵轴：2 V/div.

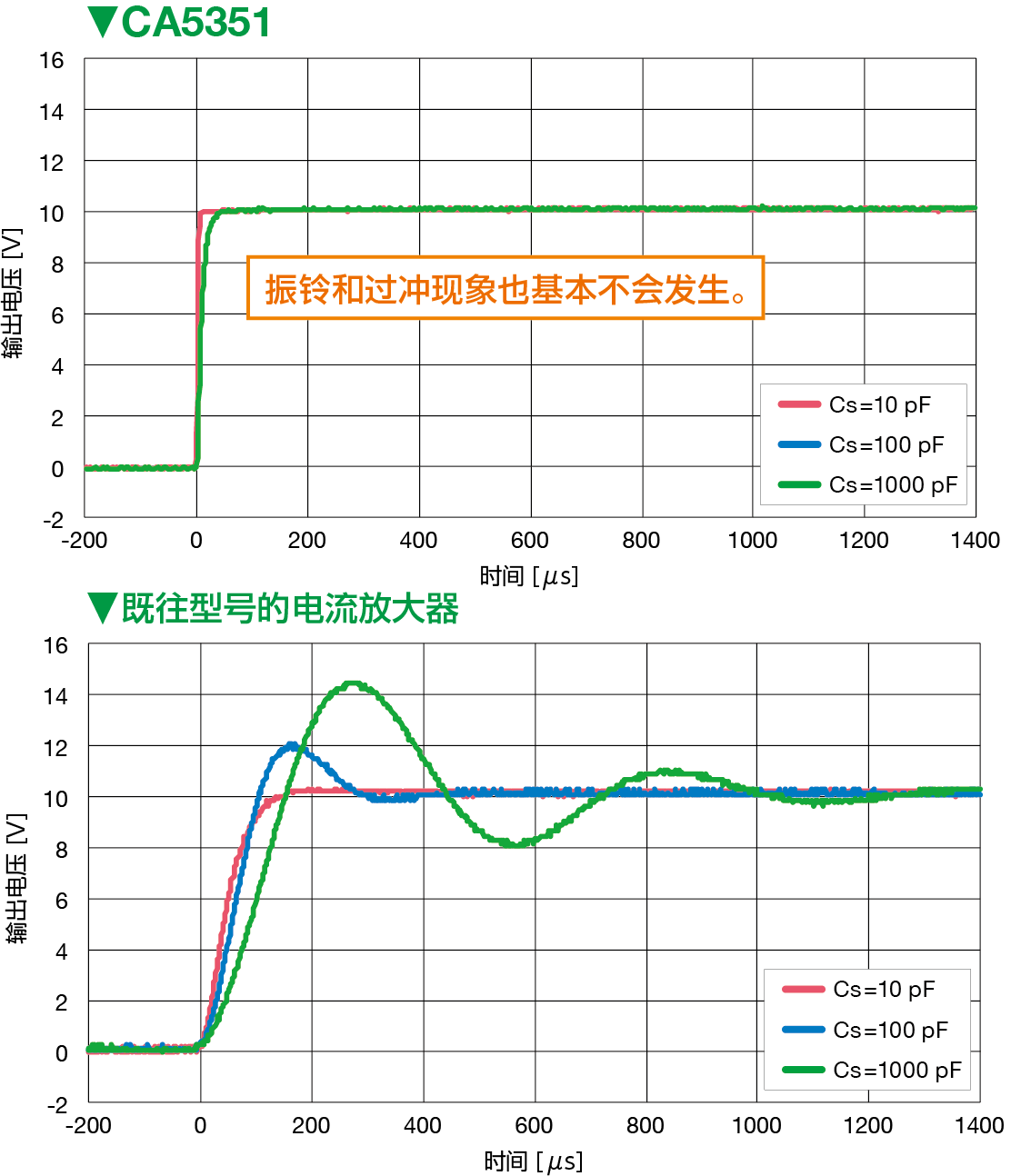

脉冲响应特性

增益 ：109 V/A、Cs : 输入-GND间容量

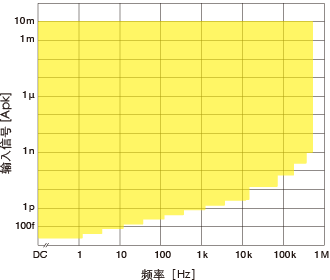

覆盖广泛的电流输入范围，可对应多类型的传感器信号。

■ CA5351覆盖电流范围 S/N比: 20dB以上

抑制电流 ±8 nA 〜 ±8 mA

当无入射光时，在光电二极管，光电晶体管等光电转换元件中流动的微弱电流，叫做暗电流。在高增益的电流放大器中，少量的直流电输入被放大为较大的电压信号后输出，放大器有可能发生饱和，使测量无法实现。

CA5351内置低噪声，高稳定度，且高分辨率的抑制电流源。

该电流源可以叠加或抵消输入电流。例如，通过消除暗电流或漏电流，可以提高需测量信号的信噪比，从而使得测量成为可能。

除手动设定外，还有“自动抑制” 功能，可以将暗电流等不要的直流电成分自动消除。

重叠了10 µA的DC电流

● 无电流抑制的状况下

当增益为106 V/A以上时，输出饱和

● 有电流抑制的状况下

通过消除10µA的电流，可以将增益设定到106 V/A以上，

从而可以测量到更详细的信号变动。

低噪声 内置可变滤波器·低噪声直流电源

实现了输入换算噪声为 2.5 fA/√Hz (在1010 V/A, 55 Hz时)的低噪声水平。此外，内置可在1 µs~300 ms的响应速度范围内，并可以进行1-3个时序和12档设定的滤波器，以去除内部噪声成分来提高信噪比。

配合具体应用，可以使用最适合的信噪比与响应速度。

另外，内置低噪声直流电源采用了我司独特的电路设计技术，是放大微小电流时所不可缺少的。

Data 高性能测试数据再现

CA5351机型不但宽频带且高增益，还实现了低噪声。

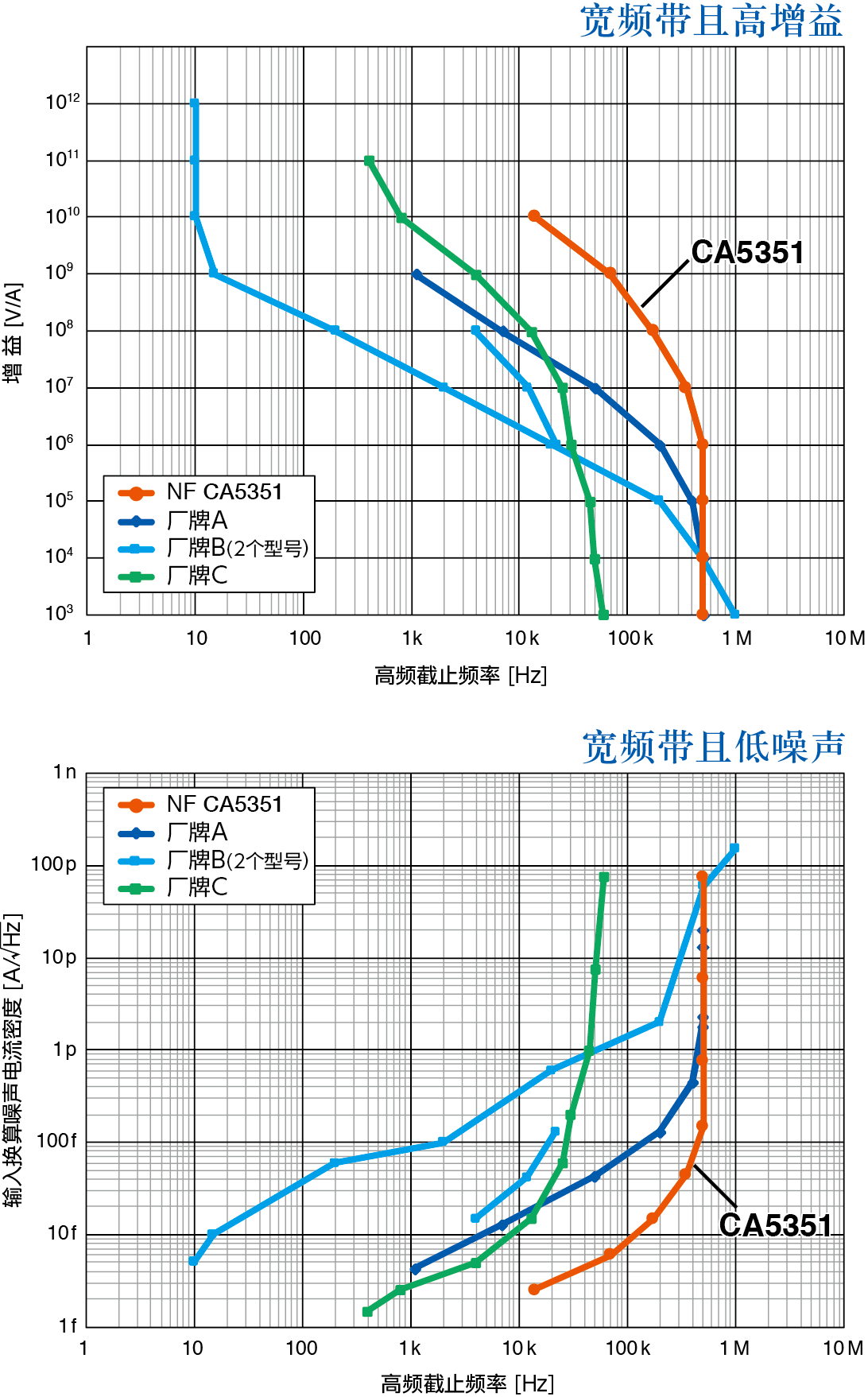

下图，为CA5351与其他厂牌的电流放大器性能对比的数据。

横轴所显示的截止频率越高，频带就越宽。

（NF于2020年9月的测试数据）

其他功能

显示器背景光亮度

4档可选亮度和OFF

在易受光影响的实验中可以使用

保存设定的内存 共10组

超出检测

检测出过大的信号并显示状态

检测出电流-电压转换后的信号和输出接头的信号，

并分别显示

应用

发挥高增益且宽频带，高速响应和低噪声等特长

以满足从尖端研究到工业领域的多类型微小电流的测试

■ 同步辐射光设施

检测电离箱中产生的微小电流

■ 生物化学领域

使用库尔特计数法测试电解质中的粒子

■ 汽车领域

在PWM控制式前灯（例如LED)的光分布测量中，

检测来自接收器（光电管）的微弱光电流

● 用于同步加速器和储存环的光束位置监控

● 用于有机薄膜设备的I-V特性测量

● 用于FET,IGBT等栅极泄露电流的测量

● 用于STM（扫描隧道显微镜）的电流检测

● 用于电流测量AFM（原子力显微镜）的导电性探针电流的检测

● 用于锁相放大器的前置放大器

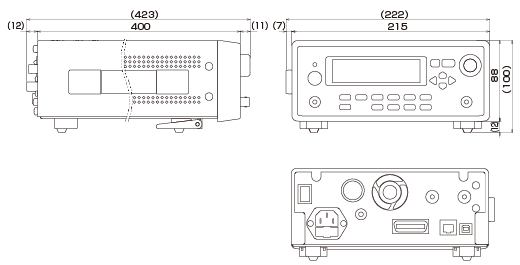

外观尺寸
