型 号： LI 5660

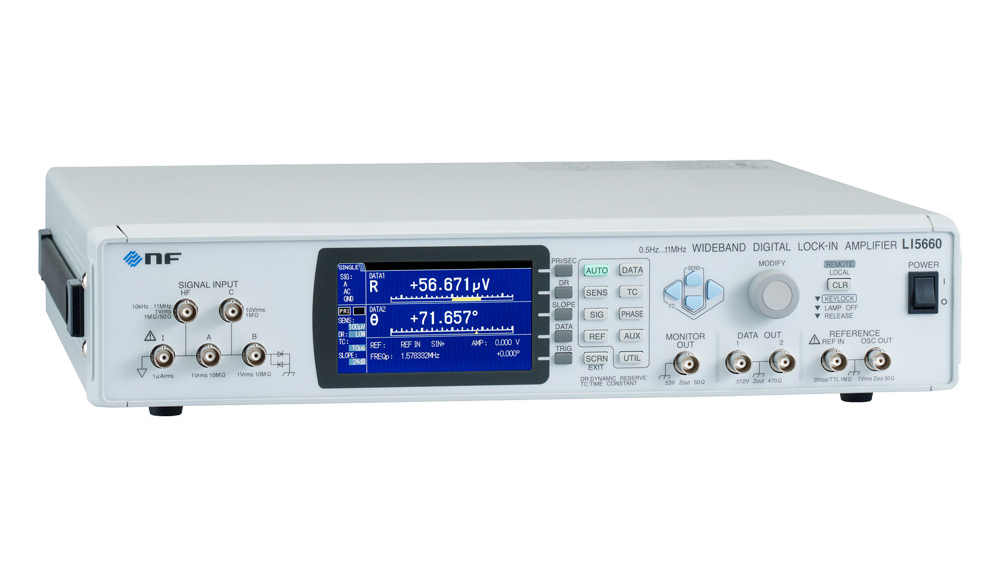

名 称：宽频数字锁相放大器 LI 5660
品 牌：NF
简 述： LI5660系列配备最新功能，如同步 2频率测量 (不包含 LI5645) 和分数谐波测量等新功能，可支持各种应用领域的高水平测量要求.
| 高速响应和高稳定度 |
|
|
|

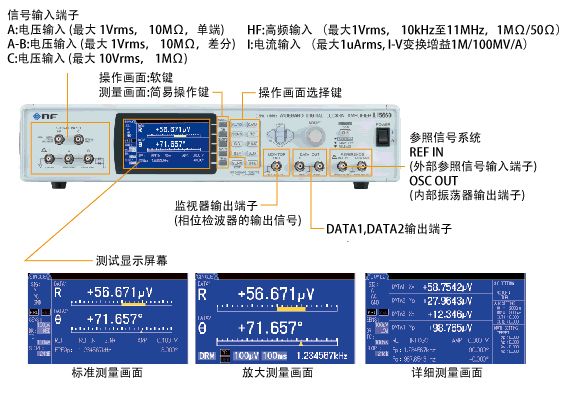

| 电压测量可由单端完成（A）或差分（A-B）输入，LI5660终端既有10 Vrms输入（C）也有高频（HF）输入。HF输入端可用于高达11MHz的测量. |
|
|
|
|
|
测量可以在基础波型因数的频率因数（1至63）/（1至63）进行. 提供基本波型次数倍频率的测量。在LI5660/LI5655/LI5645双频测量模式，可设置首次PSD和第二次PSD的个体频率。例如，首次PSD设置为N / M与参考信号的频率，和二次PSD设置为N次类似参考信号的频率或设置为与主要频率不同的频率. |
 分次谐波 |
| 谐波测量是由两个测量频率之间的整数倍 (f2 = (f1 x n) ). 在这种情况下, 在f1 端信号结果在一个积分多频 (谐波)失真, 不能区分于f2信号. 如果是分数谐波测试, 测试可以以f2 = f1 x n/m 的关系式进行, 这意味着即使失真的谐波产生于f1, 频率也可被设定以便不影响f2. f2 高灵敏度谐波测量是可行的，且不受 f1谐波影响. | |
|
|
|
|
|
||||||||||||||||||||||
|
LI5660/LI5655/LI5650 搭配2相位敏感检波器 (PSD), 允许包括在一个单一输入信号中的两个频率分量的同时测量. 以往需要使用两台锁相放大器，使用双子束方法只需一台锁相放大器. 可求出测定量与基准值之比的比例运算，以及主检波器进行与副检波器的联级，可在主检波器对信号进行检波后，再用副检波器进行检波. |
 检测模式 (Dual 1) |
|||||||||||||||||||||
|
|
||||||||||||||||||||||
|
||||||||||||||||||||||
| * LI5645的检测模式仅为 "单一"模式. | ||||||||||||||||||||||
|
|
|
|

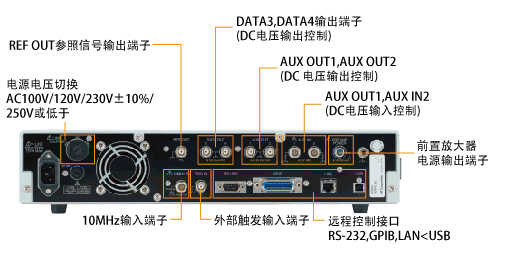

| 使LI5600系列按通用的10 MHz频率源于信号发生器等其他设备同步运行 (可设置) 无需使用外部参考信号(REF IN). |
 外部10 MHz 参考信号输入设置 |
|
|
|
|
|
LI5660 |
|
|
|
|

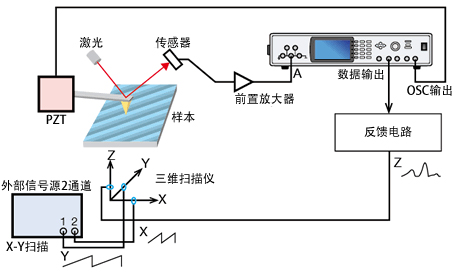

SPM (扫描探针显微镜)的信号处理
以 STM (扫描隧道显微镜) 和 AFM (原子力显微镜)为代表的扫描探针显微镜使用纳米级的探针在样本表面上扫描，检测探针与样本之间的信号.观察样本表面的电子状态和结构，物理及化学性质。
锁相放大器用于控制样本与探针的距离等.
如采用 LI5600系列，不仅支持 MHz 量程的高谐波频率, 还可通过缩小时间常数 (从 1 μs)实现高速扫描，并可短时间内形成图像.
另外，通过同步滤波器，大幅降低相位检波输出的波动，不仅提高速度，还有助于实现高画质.
除STM和ATM，锁相放大器还应用于 KFM (表面电位显微镜)的调制信号解调等信号处理.

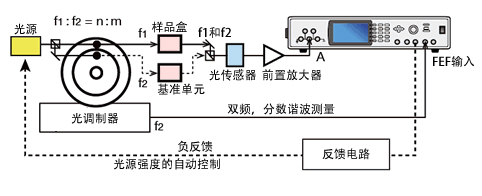

透光量的测量 (光源波动的消除)
如并用双频同时测量和分数谐波测量的功能，则1台 LI5660/ LI5655/LI5650就可进行双光束法(比例测量)的光源等的波动校正.
通过基准单元的信号施加负反馈，还可实现光源强度的稳定化.
可设定参照信号的整数倍(n x), 整数分之一 (1/m x)，分数比 (n/m x) ，因此可灵活对应光调制的频率比。另外，在整数比的情况下，与信号失真引起的谐波分量无法区别，而采用分数比就不受到谐波的影响.
并采用10 MHz同步功能与外部的信号发生器保持同步后，还可进行采用任意2个频率的检测.

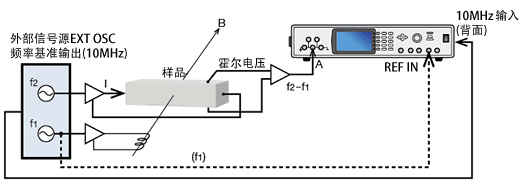

霍尔系数的测量 (差频的测量)
霍尔电压与2种信号(电流与磁场)之积成正比,其频率为2种信号之差 (或和)频率.使产生电流和磁场的外部信号源 LI5600系列在外部 10 MHz下同步，针对任意不同的两个频率，即使没有外部参照信号 (差频)，也可进行差频信号的测量 (如使用双通道输出和频率基准输出的信号发生器等)
如果原有的频率为整数*比,则还可利用分数谐波测量功能进行差频信号的测量。并且，都可以避免由于外部参照信号而造成的串扰.
其它应用
光谱（材料科学使用俄歇电子能谱，光声光谱，拉曼光谱等）
测量光学性能（强度，吸收，散射，传输等）
光学应用测量（光学陀螺，距离检测，速度，振动等）
磁测量（评价磁性材料，振动式磁力计，利用SQUID的磁检测）
评价各种传感器（测量的物理量的光学，磁，和压电元件，化学变化等）
阻抗电桥的零点检测
阻抗测量（分钟阻抗，分钟容量，化学阻抗）
薄膜材料的热扩散系数测量
