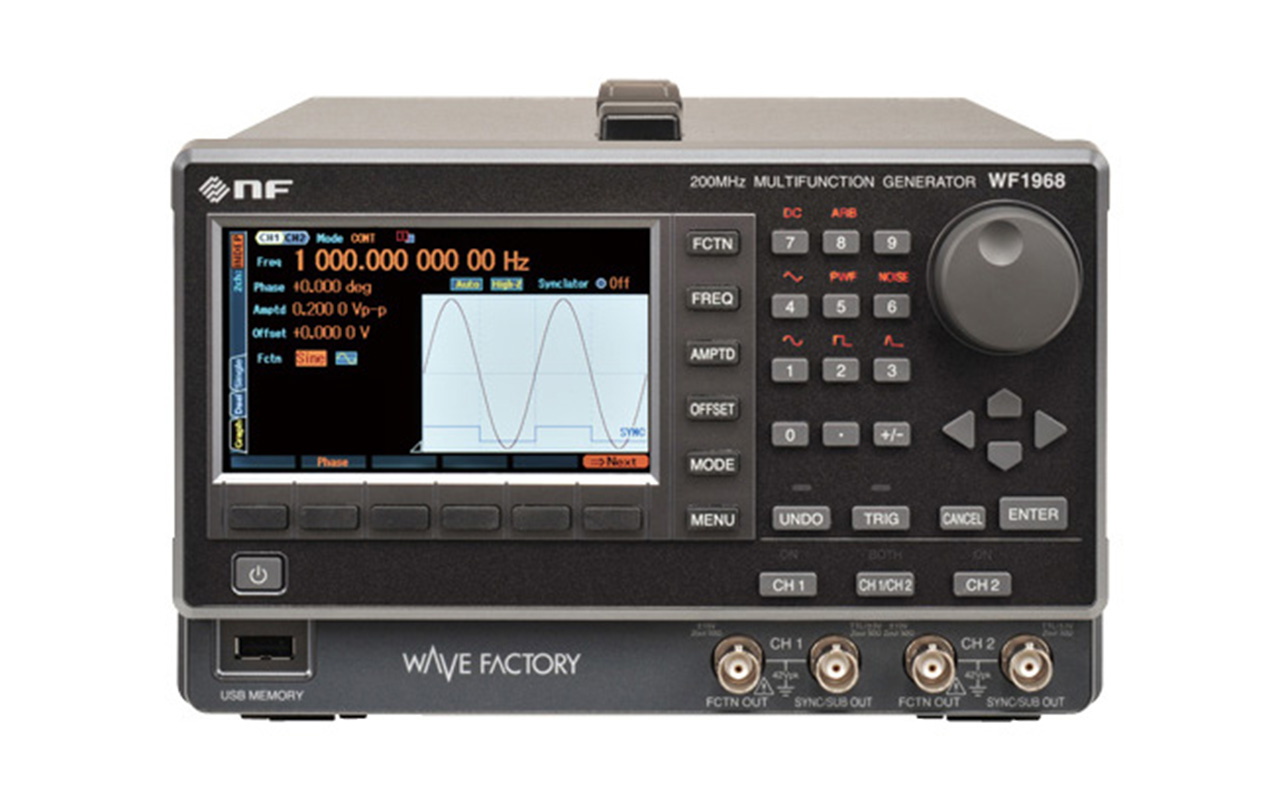

型 号： WF1967/WF1968
名 称：多功能信号发生器 WF1967/WF1968
品 牌：NF
简 述： NF信号发生器的基本理念是覆盖所有基本波形并充分响应高品质信号要求. 并且配有其它产品无法比拟的NF独特技术.
最高频率: 200 MHz (正弦波), 70 MHz (方波, 脉冲)
最高输出电压: 20 Vp-p/开放式 (10 Vp-p/50 Ω, 110 MHz 或低于)
波形振幅分辨率: 约为. 16 bit
输出波形种类:
正弦波,方波, 脉冲, 斜波, 噪音, DC, 参数变量及任意波
方波和脉冲具有高分辨率, 可变精度为 0.0001%
高速,大容量任意波: 420 MS/s, 4 Mi* words
* Mi represents 220 = 1048576
不同震荡模式:
连续，突发/触发/门控，内部/外部调制，扫描，突发和调制，扫描和调制
程控功能
“同步震荡信号” 功能:
自动同步信号输入由外部源至主输出信号.
外部接口: USB, GPIB, LAN (optional)
控制软件:
任意波形/程控编辑, 远程控制和记录
|
|
标准波形 |
 正弦波 |
 方波 |
 脉冲波 |
|
||
 斜波 |
 噪音 (高斯分布) |
 参数可变波形 (CF控制信号) |
|
|
作为脉冲发生器 |
 可变脉冲宽度 |
 上升/下降时间变量 |
|
|
|
扫频 |
 扫频 |
 控制扫频 |
. |
|
|
调幅 |
|
扫频 |
控制扫频 |
 调幅 (AM) |
 DC Offset 调节 |
 脉冲宽度调节 (PWM) |
|
|
突发/触发/门控 |
 自动突发 |
 触发突发 |
 门控 |
|
|
||
 触发门控 |
 全波整流波形 (突发和触发) |
 半波整流波形 (突发和触发) |
|
|
||
 3值脉冲 (突发和触发) |
||
|
|
2通道联动操作 |
 2通道独立 |
 不同输出 |
|
|
外部附加输入 |
 DC Offset 调节 |
 浪涌波形 |
|
|
4通道输出 (使用辅助输出) |
|
|
|
||
|
|
突发及调节,扫频及调节 |
 独立双通道 |
 不同输出 |
|
|
|
 独立双通道 |
|
|
|
任意波形 |
 梯形波 |
 梯形波 |
|
|
|
 整流回路纹波全波形 |
 间歇性正弦波 (3 波形 + 1 波形) |
|
|
应用特定波形 |
|
|
| 使用多种功能的程控应用特定波形实例 |
|
|||||||

|
|||||||
|
|
||||||
|
整流回路纹波全波形 |
间歇性正弦波 (3 波形 + 1 波形) |
||||||
|
|
||||||

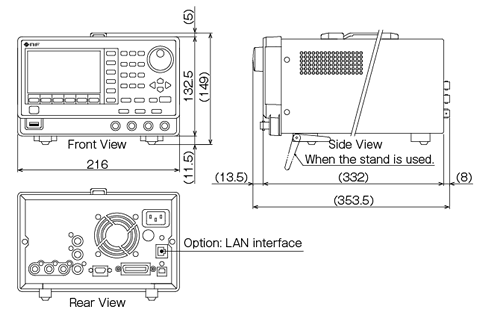

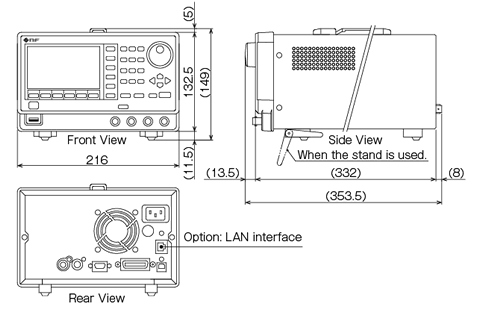

外观尺寸

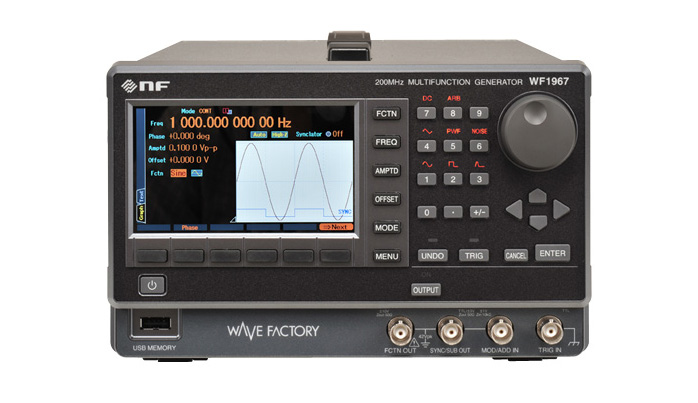

WF1967

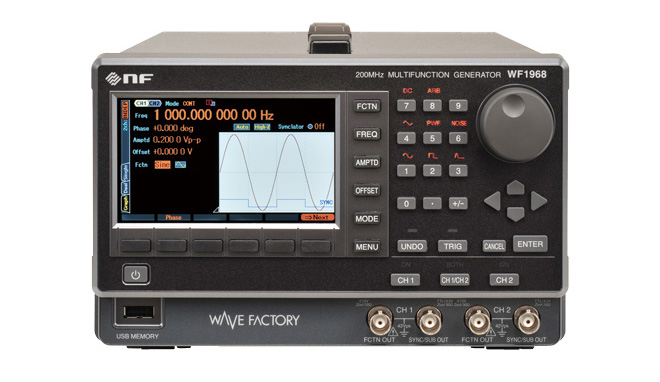

WF1968
附件&选购件
|
 多功能 输入/输出 连线 (选购) |
||||||
|
|||||||
