型 号： ZGA5920
名 称：阻抗/增益·相位解析仪 ZGA5920
品 牌：NF
简 述： 在数字家电、车载电子装置、节能化的功率电子装置等电子机器的性能日益提高的今天，对电子装置中使用的电子材料、电子零部件、电路的高性能及可靠性也有着更高的要求。 ZGA5920是为了测量阻抗、增益和相位，“正确掌握”其特性和性能而开发的综合解析装置。 为了给研究人员、技术人员提供需要的“计测信息”，配备了可实现高再现性的“测量环境”。
|
|
|
|

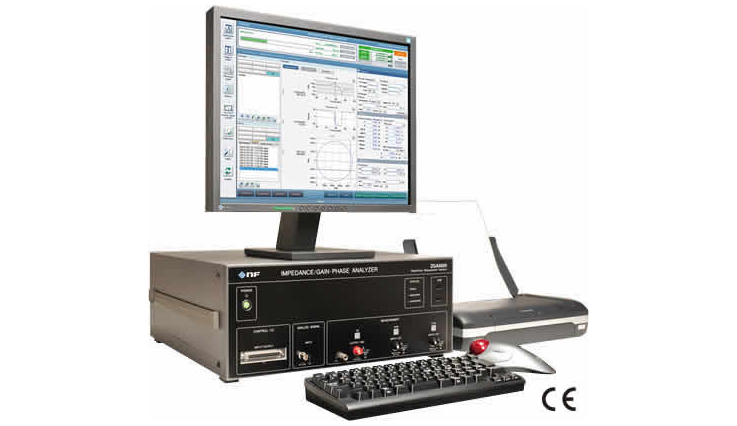

Configuration: Main unit (measurement and analysis), monitor (display), keyboard, trackball (pointing device), * Can be connected a printer to the main unit. (Recommended printer: HP Officejet 100, HP Officejet H470) |
|
|
|
|
能够从超低频率领域开始进行测量: 测量频率范围0.1mHz~15MHz |
|
|
|
|
|
对应功率器件和高压电路的测量: 最大输入电压250Vrms、 动态量程140dB |
|
|
|
|
|
丰富的测量扫描参数和频率轴高密度扫描: 频率、AC振幅、DC偏压、时间 |
|
|
|
|
|
输入输出完全绝缘: 绝缘电压250Vrms |
|
|
|
|
|
提高测量数据可靠性的各种功能: 开路、短路补偿功能、均衡功能 |
|
|
|
|
|
振幅压缩功能（模拟固定电流输出测量） |
|
|
|
|
|
产品阵容中备有驱动信号增幅用功率放大器、适合测量对象的夹具等丰富的外部装置 |
|
|
|
|
||
|
|
测量条件和测量结果的数据管理功能 |
PC感的操作性和数据管理能力 |
|
|
|
|
|
|
|
|
重复测量的自动化 | ||
|
|
|
||
|
|
测量辅助功能 提供与试样的连接方法等有助于测量的信息 |
||
|
|
|
||
|
|
与外部装置的连接 控制I/O 8通道 |
||
|
|
|
||
|
|
数据记录 配备模拟信号输入 |
||
|
|
|
||
|
|
与用户系统的连接 提供软件开发人员用的工具包（SDK） |
|
用模拟器无法了解！ 用LCR测量仪或阻抗解析仪无法测量！ |
|
|
|
| 要正确评价特性，必须在实际的运行环境中测量 | |
|
|
|
| 测量电子零部件的阻抗 |
|
电子装置中使用了大量的线圈及电容。要设计高性能的装置，正确的掌握并运用这些电子零部件的特性极为重要。电子零部件的测量使用LCR测量仪或阻抗解析仪等，测量电压、电流一般较小，只有几V、1A左右，对于在100V以上和10A条件下使用的零部件，测量值与实际条件下的使用值不同。 如果是ZGA5920···· ●高电压输入 ●宽动态量程 ●输出入间绝缘 ●高电压、大电流驱动用功率放大器 ●带电流检测回路测量适配器 上述条件使在实际运行条件下测量成为可能。 对测量、评价作为驱动器使用的压电元件等也极为有效。 |
|
|
| 测量开关电源的环路增益 |
|
评价回路的稳定性时，要测量环路增益。如果是ZGA5920···· ●在环路中加载信号，在闭环的动作状态下测量开环增益 ●自动算出可定量评价稳定性的相位容限、增益容限。 |
