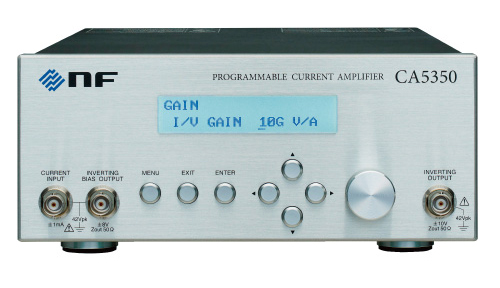

可编程电流增幅器 CA5350

型　　号： CA5350

名　　称：可编程电流增幅器 CA5350

品　　牌：NF

简　　述：独有的回路设计，高增益且宽频，在此基础上针对输入附加容量可稳定运行。可编程电流增幅器CA5350，为增益可变型的电流输入-电压输出增幅器。增益可在104 V/A到最大1011 V/A设定。并且，装备电流抑制功能，光电二极管等光电变换素子不可避免的暗电流可以得到避免。输入输出采用BNC连接，不需特殊连线及外部电源。

立即咨询： 18922995227 0769-22802588

产品特点
产品参数
应用说明
资源配置
资源下载

高增益宽频

1010 V/A时DC～14kHz，109 V/A时DC～70kHz 实现其他产品不具备的高增益·宽频。
并且，在106 V/A以下，也可对应DC～500kHz和高速信号。

增益-频率特性

增益可变

104/105/106/107/108/109/1010 （V/A）的7个量程，可按10的倍数（最大10的10次方）进行增益设定。
依据测试条件的电流值及感应器，可设定最适宜的增益值。
并且，使用输出增幅器增益∗10,最大可设定1011 V/A的增益。

高速响应·稳定运转

实现增益106 V/A的0.7µs高速响应，可对应光学系的高速脉冲响应的信号处理。依靠独有回路设计，针对感应器及连线的容量可稳定运转，无需担心发振现象。并且，针对脉冲响应也不发生ringing及overshoot。告诉响应和宽频功能并存，并且针对输入端容量可稳定运转，可应对多种感应器。

脉冲响应特性（增益:109 V/A，Cs：输入-GND间容量）
以往型号电流增幅器 (X-axis: 100 µs/div., Y-axis: 2 V/div.)	CA5350 (X-axis: 20 µs/div., Y-axis: 2 V/div.)

电流抑制

光电二极管，光电晶体管等的光电变换素子在没有入射光的情况下，会有叫做暗电流的微弱电流流动。
高增益电流增幅器，输入端仅为很少的直流电流输出也产生较大电压，造成增幅器饱和，使测试无法进行。
CA5350内部配备电流抑制功能，通过产品自身设定可解除输入的暗电流。设定有±8nA～±800µA范围内的6个量程可供选择。
并且，依靠自动电流抑制功能，可自动设定抑制暗电流的必要量程和电流值。

电流抑制设定画面

低噪音（内藏可变过滤器，低噪音直流电源）

实现输入换算噪音2.5fA/√Hz（基于1010 V/A, 55Hz）的超低噪音。
并且，去除噪音成分，为使SN比率（信号噪声比）得到改善，内部配备响应速度为1µs～300ms范围的可调滤波器，SN比率及响应速度可依据应用进行最适化调节。
另外，电源部分采用敝司独有技术的低噪音直流电源等，可追求微弱电流的增幅必不可少的"低噪音"。

过滤器响应速度
（启动时间）设定画面

系统集成（界面，输入输出端口）

配备标准USB，GPIB接口，远程控制，对应自动测试系统集成。
输入端子在前面面板和背面面板都有配备，与感应器及其它设备连接时，配合使用方法选择连接端口。
并且，依照机架尺寸，可便捷集成多台。

各种相应功能可配合研究需求

	偏置电源 -8V ～ +8V
	作为提供给各种感应器偏置电压的偏置电源

	显示器背景亮度
	包含OFF在内3阶段设定，易受光亮影响实验也可使用。

设定保存组数 10组

同步加速器及存储环的移动位置监视

有机薄膜半导体的I-V特性测试

FET, IGBT等门泄露电流测试

STM（扫描隧道显微镜）的穿隧电流检测

电流测试AFM（原子力显微镜）的导电性探针电流检测

作为锁相放大器的前置放大器存在
