型 号： EC750SA/EC1000SA

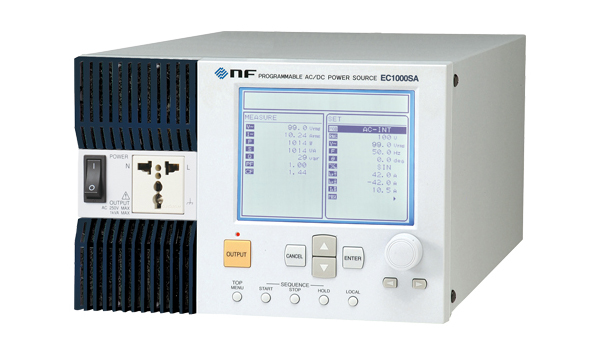

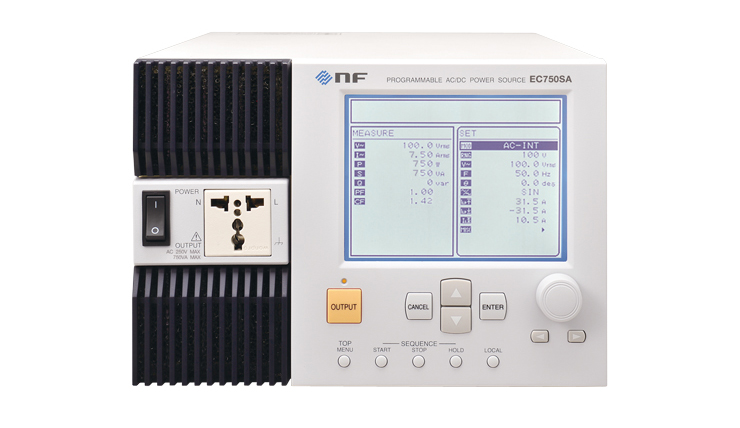

名 称：可编程交流电源EC750SA/EC1000SA
品 牌：NF
简 述： 除提供稳定的交流/直流之外，还搭载电源试验所须的测量功能，电流限制，序列编程等功能。 而且，小型，轻量，具有大屏幕的显示器。在研究室，生产线都可简便使用。充实的保护功能和接口，也可作为嵌入式电源使用。
混合功率控制，实现稳定输出的NF技术
融合了NF的核心技术负反馈控制（模拟控制技术）与智能型数字控制的混合功率控制。
需要宽频带，高速响应控制的，使用模拟技术。配合了负载条件的灵活控制的，则使用数字技术。充分发挥数字/模拟双方的特点，提供高稳定的强劲输出。
|
||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
| 对于电容器输入型整流负载，最大峰值电流可达到额定输出电压下最大输出电流（实效值）的4倍。（波峰因数4） |
|
||
|
|
||
| 可用正负峰值和有效值设定最大输出电流，并控制输出电流。在突入电流的测定，试制品的评价过程中，由于负荷的异常运行发生异常电流时，起到保护作用。 |
|
||
|
|
||
| 查出过电压输出，过电流输出，电源部异常，操作面板等内部控制异常和内部温度异常时，在面板上显示并切断输出。 |
|
||
|
|
||
| 本产品具有高精度的测量功能，不仅能精确测量电压和电流和功率，还可以测量同步频率、负载的功率因数和谐波电流。在大型显示屏上，同时显示设定值和测量值，具有良好的视觉效果。 |
| 测量项目 |
|
输出电压（有效值、直流平均值、峰值） |
|
|
输出电流（有效值、直流平均值、峰值、峰值保持） | |
|
|
输出功率（有功功率、视在功率、无功功率） | |
|
|
频率（外部同步） | |
|
|
负 载功率因数 | |
|
|
峰值系数（CF） | |
|
|
输出谐波电流（基波：50/60Hz、最高40次谐波） |
|
|
| 测量结果与设定值 | 输出谐波电流的测量 |
|
|
|
||
|
|
| 编程重复试验，多种条件的组合及长时间试验等试验模式并输出。使用附带的控制软件，复杂的输出式样也可轻松编辑。可高效进行不同地域电源试验及规格试验的预备试验。 |
|
| 序列功能简介 |
|
步骤数 | ： | 步骤数：最多255（1个序列内）、最短0.1ms/步 |
|
|
参数 | ： | 直流电压、交流电压、频率、波形、阶跃同步输出 2bit |
|
|
|
||
|
|
||
|
通过各种接口和外部控制输入输出，灵活应对系统化、自动化。 也可以从PLC控制、用触点控制。 |
|
|
接口 RS-232、USB |
|
|
外部控制输入输出 |
| 控制输入：输出ON/OFF、序列控制、读取存储内容 | |
| 状态输出：电源ON/OFF、输出ON/OFF、保护动作、限流动作、输出量程、序列 等 |
|
|
||
|
|
|
|
外部信号输入 | EXT | ： | 放大外部信号、作为功率放大器来使用 | |
| SYNC | ： | 内部信号源的频率与外部信号同步 | |||
| ADD | ： | 在内部信号加算外部信号 | |||
|
|
输出ON相位的设定 | 输出ON时的相位可设定在0°-359.9°之间 | |||
|
|
设定范围限制功能 | 设定正负输出电压和频率的上限，下限 | |||
|
|
设定存储 | 基本设定30套 | |||
|
|
|
|
|
|
|||||
|
|
|||||

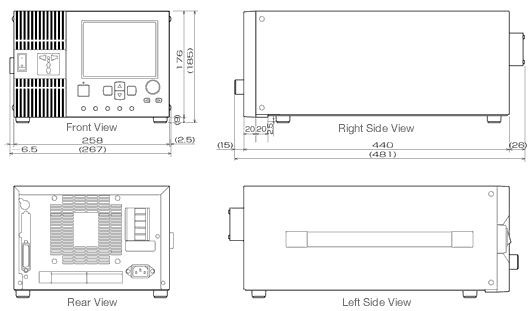

| 实现了小型化和轻量化，重约9.7kg。节省空间，便于携带。 | 5.7英寸的大型液晶显示屏同时显示设定值和测量值，提高作业效率。 |
|
|
|||||
|
|
|
|||||
| 在前面板上配备了万能型AC输出插座。对应世界各国的电源插头。 |
电源输入为AC90V〜250V，世界各国均可适用。 使用不受电源环境限制。 |
|
|
|
|
| 使用序列功能及任意波形制作功能，对应各种电源环境试验。 |
|
|
|
1个周期的瞬时停电 （序列功能） |
相位0°到90°的瞬时停电 （序列功能） |
|
|
|
包含相位连续和相位不连续的瞬时停电 （序列功能） |
在基波上加算3次、5次、7次谐波 （任意波形制作功能） |
|
|
|
半波整流 （序列或任意波形制作功能） |
