型 号： CS-3000系列
名 称：半导体曲线图示仪 CS-3000系列
品 牌：IWATSU
简 述： 适用于IGBT、MOSFET、三极管、二极管等各种半导体特性测试的标准型号
适用于IGBT、MOSFET、三极管、二极管等各种半导体特性测试的标准型号
最大峰值电压3,000V（高压模式）
最大峰值电流1,000A（HC脉冲模式）
LEAKAGE模式（游标分辨率 1pA）

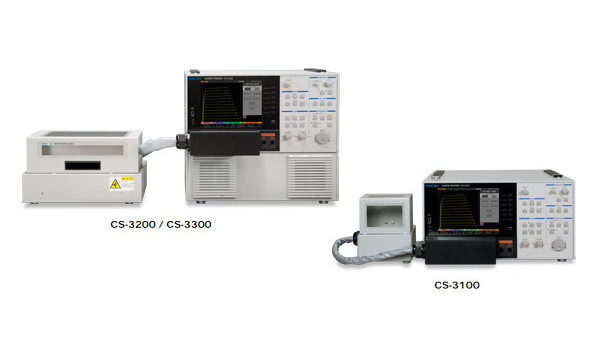

CS-3100, CS-3200, CS-3300
简单易用，追求人性化的先进功能

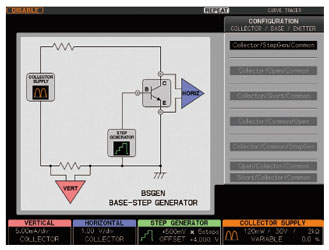

■采用电路图模式显示内部的配线状态
可通过确认实际波形，适时调整脉宽和测试点。

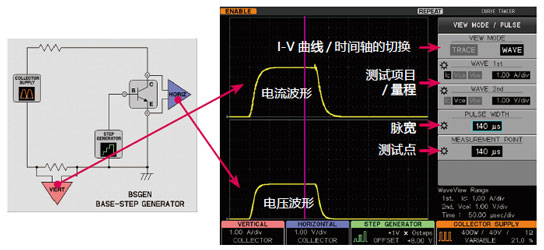

■具有能确认实际印加电流/电压波形的Wave模式
可以像示波器一样通过观测模块上实际印加的波形 （电流、电压）来确定脉宽和实际测试点 （MEASUREMENT POINT）。
可通过确认实际波形，适时调整脉宽和测试点。
避免了示波器的探棒影响，可确认到实时的异常信号。
可非常容易地确认到模块发热等引起的振荡等热异常情况。
| 模型 | CS-3000系列通用 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 模式/极性 | 全波整流/+-, DC/+-, LEAKAGE/+-, AC | ||||||||
| 最大峰值电压/电流 |
|
||||||||
| 最大峰值功率 | 120mW / 1.2W / 120W / 390W（使用最大峰值电压3kV时无法设置） | ||||||||
| 水平范围 | 50mV 至 500V/格 |
| 模型 | CS-3100 | CS-3200 | CS-3300 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 模式/极性 | 未安装 HC 模式 | 脉冲/+- | ||||||||||||||
|
最大峰值电压 最大峰值电流 最大峰值功率 |
|
|
||||||||||||||
| 脉冲宽度 | 脉冲宽度在 50μs 到 400μs 之间可变（10μs 分辨率） | |||||||||||||||
| 测点 | 可指定测量点（10μ分辨率） | |||||||||||||||
| 纵轴范围 | 100mA 至 50A/格 | 100mA 至 100A/格 | ||||||||||||||
| 测试治具 | CS-301 | CS-302 | ||||||||||||||
| 回路补偿 | 硬件 | 补偿集电极电源和地之间的杂散电容 | |
| 软件 | 软件细化处理中的伪循环处理 | ||
| 步进发生器 | 抵消 | 设定范围分辨率 |
STEP AMPLITUDE 设置的 -10 倍到 +10 倍 STEP AMPLITUDE 设置的 1% |
| 当前模式 |
振幅范围 最大电流 最大电压 |
每步 50nA 至 200mA，21 步 1-2-5 切换 2A 10V 或更多 |
|
| 电压模式 |
振幅范围 最大电流 最大电压 |
50mV ~ 2V per step, 6 steps 1-2-5 switching ±40V 500mA ~ (~8V), 200mA ~ (~15V), 10mA ~ (~40V) |
|
| 步进率 | 50Hz 或 2x 60Hz（AC 模式下为 1x），HC 模式下的脉冲间隔 | ||
| 脉冲阶跃 | 脉冲宽度 |
50 μs 至 400 μs（步长为 10 μs） 在 HC 模式下，集电极电源脉冲前后的脉冲宽度为 100 μs |
|
| 步数 | 0 到 20 步 | ||
| 辅助输出 | 范围 | 关闭，-40V 至 +40V（以 100mV 为步长可变） | |
| 测量模式 | 重复、停止/单次、扫描 | ||
| 垂直轴（满刻度 10div） | 集电极电流 | 范围 | HV 模式：1μA/div 至 2A/div，20 步 1-2-5 切换（HC 模式单独列出） |
| 准确性 |
读数的 2% + 0.05 x VERT/div 加上每个最大峰值电压的环路校正误差： 0.5μA (30V)、1μA (300V)、6μA (3kV)、12μA (5kV) 30V、300V、3kV 最大值指定为 10%或更多的峰值电压，30%或更多在 5kV |
||
|
发射极电流 （LEAKAGE） |
范围 |
1nA/div 至 2mA/div，20 步 1-2-5 切换 （集电极供电模式为 LEAKAGE） |
|
| 准确性 | 读数的 2% + 0.05 x VERT/div + 1 nA 或更少 | ||
| 水平轴（全刻度 10div） | 集电极电压 | 范围 | HC 模式：50mV/div 至 5V/div，7 步 1-2-5 切换（HV 模式单独列出） |
| 准确性 | 读数的 2% + 0.05 x HORIZ/div 或更少 | ||
| 基极/发射极电压 | 范围 | 50mV/div 至 5V/div，7 级 1-2-5 切换 | |
| 准确性 | 读数的 2% + 0.05 x HORIZ/div 或更少 | ||
| 展示 | 展示 | 8.4寸TFT液晶屏 | |
| 数据个数 |
1,000 点/迹线（AC，全波整流） 20 至 1,000 点/迹线（SWEEP 模式） |
||
| 迹线显示 | 点对点插值显示，点显示 | ||
| 平均的 | 关闭，2 至 255 次 | ||
| 坚持 | 关、短、长、无限长 | ||
| 内部波形存储 (REF) | 4个屏幕 | ||
| 光标测量 | 点 | 垂直、水平、β 或 gm | |
| 线 | 垂直、水平、1/grad、截距 | ||
| 自由的 | 垂直、水平、β 或 gm | ||
| 视窗 | WINDOW 区域中的 Vert、Horiz、β 或 gm | ||
| 数据保存/读取 | 内部存储器 | 设置：256 件，参考：4 个屏幕 | |
| 外部存储器 | USB1.1：设置、波形、屏幕硬拷贝（BMP、TIFF、PNG） | ||
| 偏僻的 | 内置远程 10BASE-T/100BASE-TX1 端口用于 LAN 连接 | ||
| 电源 | CS-3xxx | AC100-240V 50/60Hz，最大工作功率：500VA，待机：7W Max | |
|
外形尺寸（mm） ，质量 |
CS-3100 | 约 424W x 220H x 555D （不包括突出物和附件），约 28kg （不包括附件） | |
| CS-3200,3300 | 约 424W x 354H x 555D （不包括突出部分和附件），约 43kg （不包括附件） | ||
| CS-3100标准配件 | ||
 CS-301 夹具 S |
|
|
| CS-3300 / CS-3200 标准配件 | ||
 CS-302 夹具 M |
 CS-500 测试适配器 |
|
 电线组 |
||
