型 号： SY-8218
名 称：SY-8218 BH分析仪
品 牌：IWATSU
简 述： 该装置测量软磁材料的交流磁性能。非常适合材料、核心、零部件和设备制造商的制造部门的研发部门、质量保证部门以及新产品开发和产品检验。除了BH/Pc测量功能外，还可以进行m/L/Q测量。
-软磁材料从研发到生产检验的事实标准-
高精度磁芯损耗测量
Iwatsu的BH分析仪采用CROSS-POWER方法（IEC62044-3采用），通过频谱上相位误差很小的积分处理以及电流检测电阻和检测电路的幅度和相位特性的补偿，实现高精度和高精度。实现测量。
岩津的BH分析仪自1984年发布以来经历了多次型号变更，其准确度和准确度稳步提高，将为电力电子的进一步发展做出贡献。

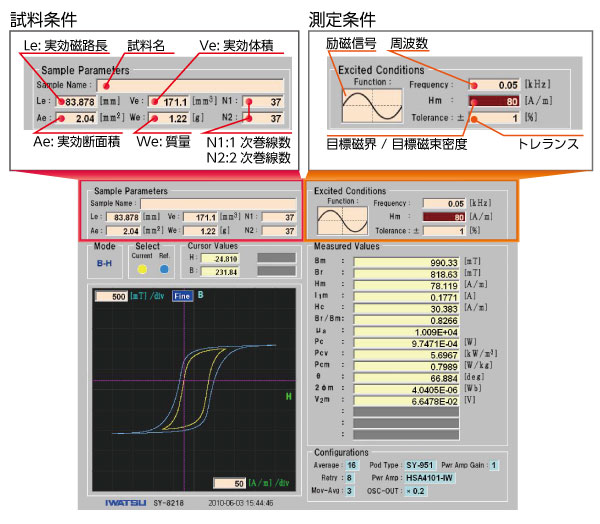

只需设置样品参数（有效磁路长度、有效截面积、匝数等）和测量条件（频率、最大磁场、最大磁通密度、最大感应电压、最大励磁电流），以及各种全自动测量磁参数。

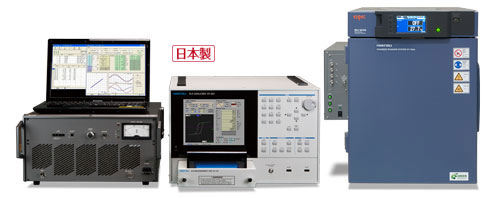

恒温扫描仪、小型单板磁力计和直流偏置测试仪等选件可以使用远程控制软件 SY-810 进行全自动控制。

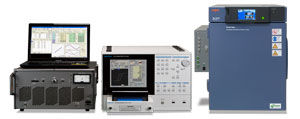

温度烘箱扫描系统
小型单板磁力测量装置
直流偏置测试仪
为了使开关电源和DC-DC转换器变得更小、更高效，它们的开关频率变得越来越高。随着频率的增加，这些设备中使用的变压器和扼流线圈通常具有更高的损耗。产生损耗的原因是这些部件的磁芯材料中的磁芯损耗（磁芯损耗），主要分为磁滞损耗和涡流损耗，有时这些损耗产生的热量会改变磁芯材料本身的磁性能，造成严重损坏。这可能会导致严重问题。BH 分析仪是唯一可以在从软磁材料的低频到 MHz 频段的高频的广泛范围内精确测量磁芯损耗的测量仪器。
磁饱和对于磁性材料非常重要，具体取决于其用途。磁饱和度可以通过测量BH曲线来确定。如果 BH 曲线在所需的使用条件下变得饱和，则不能再期望其充当电感器。
BH分析仪是唯一能够在所有条件下高精度测量从软磁材料低频到MHz频段高频的宽范围BH曲线的测量仪器。

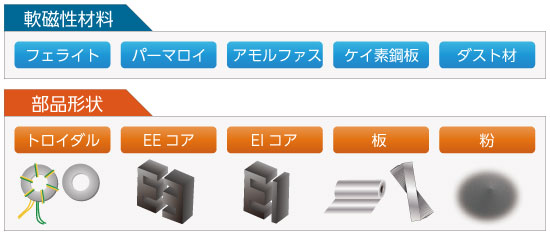

电机、执行器和继电器中使用的核心材料包括硅钢、软铁和坡莫合金。众所周知，这些材料的磁性能会因加工和热处理而发生变化。BH 分析仪是唯一可以测量这些零件的磁性能（包括从 MHz 频段低频到高频的磁导率）的测量仪器，并提供有关加工和热处理对材料的影响的数据。
| 物品 | 规格 | |
|---|---|---|
| 测量方法 | CROSS-POWER 方法（符合 IEC62044-3） | |
| 测量项目（符号） | 最大限度。磁通密度(Bm)、剩余磁通密度(Br)、最大磁场强度(Hm)、矫顽力(Hc)、矩形比(Br/Bm)、相对振幅磁导率(µa)、磁芯损耗(Pc、Pcv、Pcm) , 初级励磁电流(I1m), 次级感应电压(V2m), 相位(θ), 总磁链(2φm), 视在功率(VA), 阻抗磁导率(µ;z), 复磁导率(µ',µ" ), 损耗系数(tanδ), 电感(L), 电阻(R), 阻抗(|Z|), 品质因数(Q), 总谐波失真(THD) | |
| 波形显示 | BH曲线、励磁电流、感应电压、磁场、磁通密度 | |
| 测试频率 | 正弦曲线 |
10Hz 至 10MHz（SY-8218） |
| 正方形 | 10Hz to 1MHz（Duty50） | |
| 磁场信号检测 | 无感电阻压降，最大电流±6A | |
| 磁通密度信号检测 | 感应电压检测线圈电压检测，最大信号检测电压±200V | |
| 数字转换器 | 16bits（8192点/周期） | |
| 样品连接方式 | 可选择2或1线圈（绕组）方法 | |
| 展示 | 8.4" TFT-LCD SVGA 800x600 像素 | |
| 力量 | AC100V 至 AC240V，50/60Hz，约。130VA（最大） | |
|
尺寸 重量 |
约 约420W x 266H x 480D(mm) 12.5公斤 |
|
| 外部存储器 | 用于数据存储的 USB 端口 | |
| 配件 | Referencesample, POD cover, AC coupler module, Power amplifier cable(BNC-BNC), OSC cable (SMA-BNC), Power cable, Operation manual(CD-ROM), Users guide | |
-软磁材料研发的实际标准设备。-
精密、准确的磁芯损耗测量
高精度全自动高频磁芯损耗测量
Iwatsu 的 BH 分析仪采用 CROSS-POWER 方法（IEC62044-3），可实现精确、高精度的测量 嵌入式最小相位误差集成在频谱上，带有电流检测电阻和检测电路补偿，对幅度和相位进行全面补偿1984年的第三代型号现已上市，为未来电源管理的前沿发展做出贡献。
| 开关电源和 DC-DC 转换器中使用的高频变压器会发生漏电流，随着处理频率的增加，漏电流也会增加。泄漏的原因包括磁滞损耗和涡流损耗。损耗电流产生的热量会导致设备温度升高，从而难以减小设备的尺寸。测量软磁部件的磁芯损耗是最小化损耗并进一步减小设备尺寸的最佳解决方案。 |
|
磁饱和度将是评价磁性材料非常重要的参数之一。磁饱和度可以通过测量 BH 曲线来确定。 如果磁性元件在您想要使用它的条件下饱和，则很难期望它的固有性能。 BH Analyzer是目前唯一能够在从低频到高频MHz带宽的宽范围内对软磁材料在各种条件下进行高精度BH曲线测量的仪器。 |
|
电机、执行器和继电器中使用的磁轭材料通常由硅钢、软铁、坡莫合金和不锈钢制成。然而，这些材料根据加工和热处理往往会导致磁特性的差异。 BH 分析仪能够测量这些部件的磁特性，提供有助于改进这些材料的数据。 对于普通的铁氧体磁芯，BH分析仪可以测量电感特性和µ特性。 |
