对于输入/输出波形观察，请使用我们的电流探头、电压探头、高分辨率示波器等。

1.1特性

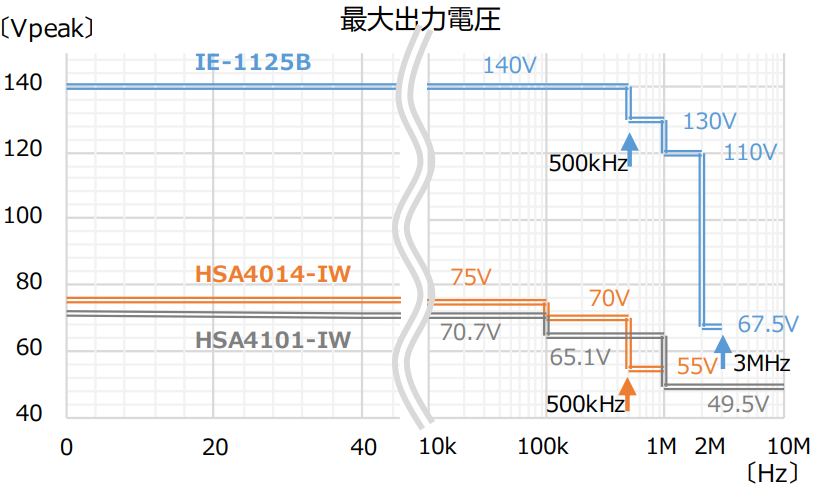

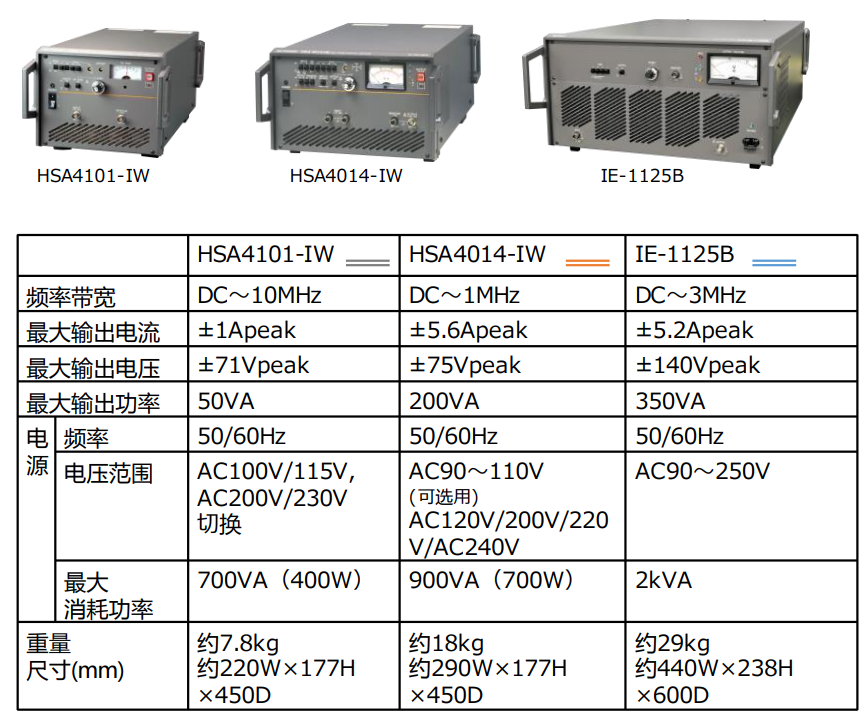

本机是频率范围DC～3MHz、最大输出功率350VA的宽带功率放大器。输出电压范围和

’1140 Vo-pMA（X，DC～3MHz，输入输出间增益从10、20、50倍中选择），2280 Vo-pMAX（

100kHz～3MHz，输入输出间增益从20,401002倍中选择）的范围。

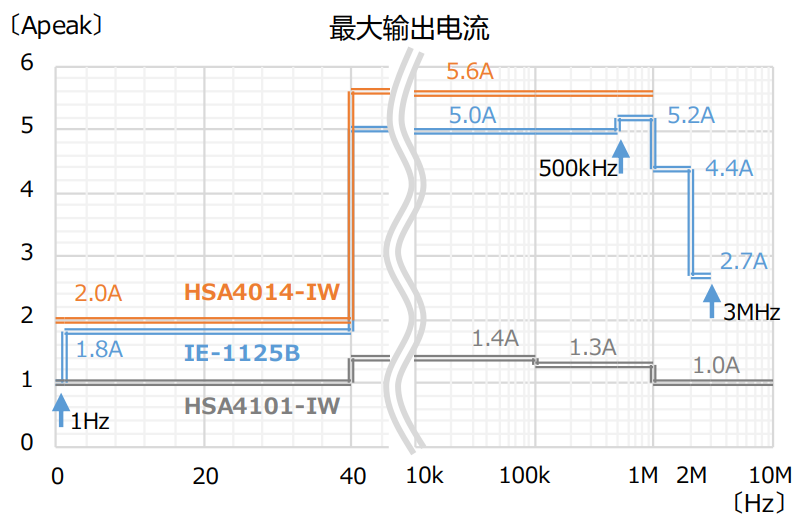

本装置为防止输出端短路等过载，保护输出级的电流限制方式的保护电路

内置。另外，限制的电流值因输出频率而异。

在单相90～250V（50/60Hz）的电源线上运行。

本仪器的特点如下。

●可输出最大输出电压280Vo-p（～100kHz500kHz）、最高频率3MHz的正弦波。

●内置有保护输出级免受过载的输出电流保护电路。

●电源输入可支持90V～250V。（无量程切换）
