轻松输出您需要的波形。
提高测试质量和效率。

具备轻松输出测量和测试领域所需的各种波形的性能和功能。
振荡频率为0至60MHz，低失真的高质量波形增强了测试再现性。除主输出外，还配备了支持波形输出的功能，例如可独立输出波形的子输出、用于功率器件评估的双脉冲等丰富的输出波形、各种振荡模式和序列功能。

主要特点

• 振荡频率0～60MHz，分辨率0.01μHz

• 高振幅分辨率 16 位

• 幅度设置 21Vp-p/开

• 低抖动小于 40ps rms

• 低应变0.03%以下

• 丰富的输出波形：正弦波、方波、脉冲波、锯齿波、噪声、DC等26种“参数可变波形”

• 高速、大容量任意波形：240M 样本/秒、64Mi 字

• 多种振荡模式：连续、扫频、内/外调制、突发/触发/门控、序列振荡、内/外调制可与扫频振荡/突发振荡同时使用

• 配备独立的子输出：1通道型号为2相，2通道型号为4相（子输出最大振幅±3.3V）

• 可变脉冲边沿：可自由编辑的上升/下降脉冲转换

• 同步器功能：用于外部信号的波形转换。可与外部输入信号同步输出

• 上下限功能：限制设定值，防止因操作失误等导致输出过大。

• 任意波形创建软件/序列编辑软件（以下载形式提供）

特征

• 高达60MHz，高精度、高分辨率

•  幅度分辨率 16 bit

•  幅度设置 21Vp-p/开放式

•  自动量程

•  低抖动

•  低噪声

•  快速上升/下降

•  低应变

•  高速、大容量任意波形

•  丰富的输出波形

•  多种振荡模式

•  Floating

选项

•

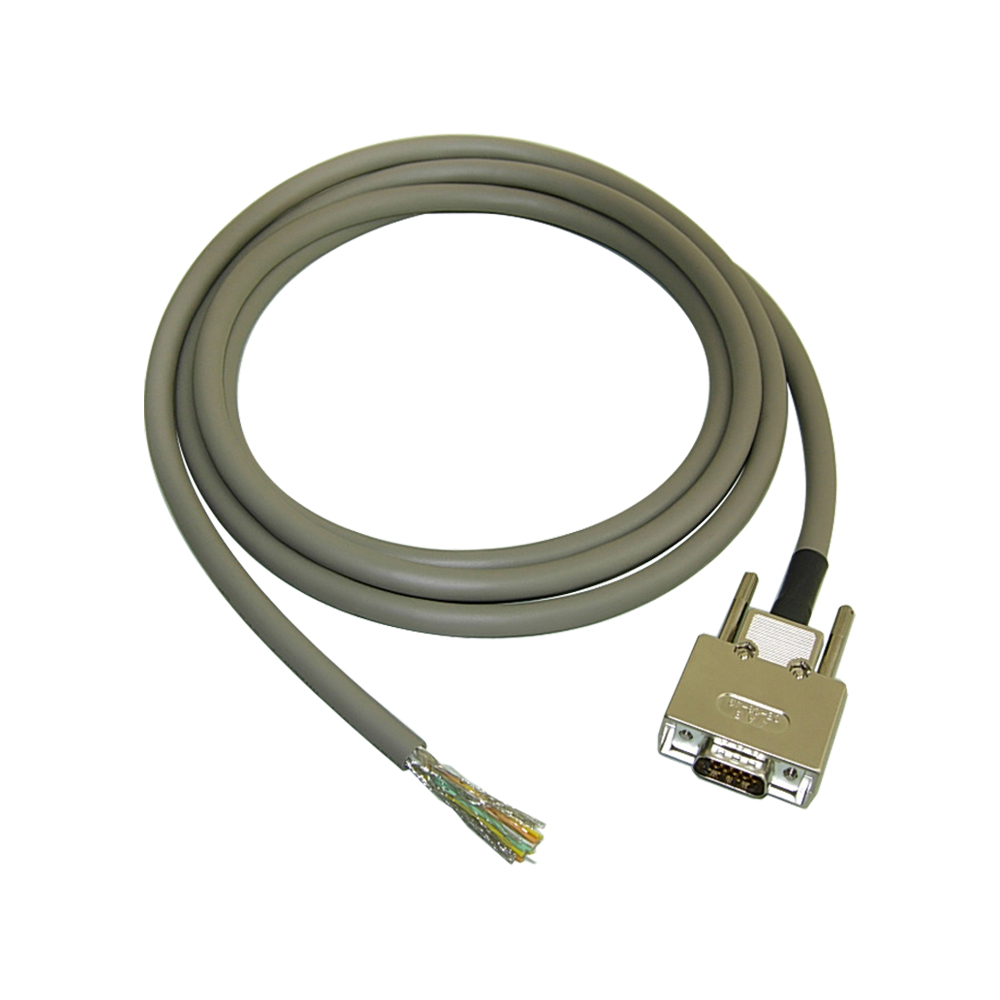

  PA-001-1318 多输入/输出电缆

  • 用于扫描外部控制和序列外部控制
  • 兼容型号 WF1967、WF1968、WF1973、WF1974、WF1983、WF1984

  • 用于扫描外部控制和序列外部控制
