轻松输出您需要的波形。
提高测试质量和效率。

具备轻松输出测量和测试领域所需的各种波形的性能和功能。
振荡频率为0至60MHz，低失真的高质量波形增强了测试的可重复性。除了主输出外，它还配备了支持波形输出的功能，例如可以独立输出波形的子输出、丰富的输出波形，包括用于功率器件评估的双脉冲、各种振荡模式和序列功能。。

主要特点

• 振荡频率0～60MHz，分辨率0.01μHz
• 高振幅分辨率 16 位
• 振幅设置 21Vp-p/开
• 低于 40ps rms 的低抖动
• 低应变 0.03% 以下
• 丰富的输出波形：正弦波、方波、脉冲波、斜波、噪声、DC等26种“参数可变波形”
• 高速、大容量任意波形：240M样本/秒，64Mi字
• 多种振荡模式：连续、扫描、内/外调制、突发/触发/门控、序列振荡，内/外调制可与扫描振荡/突发振荡同时使用
• 配备独立子输出：1通道型号为2相，2通道型号为4相（子输出最大幅度±3.3V）
• 可变脉冲边沿：可自由编辑上升/下降脉冲转换
• Syncrator功能：用于外部信号的波形转换。可与外部输入信号同步输出
• 上限/下限功能：限制设定值，防止因操作失误等导致输出过大。
• 任意波形创建软件/序列编辑软件（提供下载）

高达60MHz，高精度和高分辨率

正弦波输出覆盖0-60MHz宽频带，方波和脉冲波输出覆盖0-30MHz宽频带。
频率精度为 ±（设置 1ppm + 4pHz）。频率设置分辨率在 50 MHz 以下为 0.01 μHz，在 50 MHz 以上为 0.1 μHz，保持从极低频率到高频的高设置分辨率。
此外，各种参数均可高分辨率设置，如幅度设置分辨率0.1mVp-p、相位设置分辨率0.001°、方波/脉冲波占空比设置分辨率0.0001%等，可实现高精度信号输出。

幅度分辨率 16 位

提供 16 位幅度分辨率。正弦波、方波、任意波……您可以获得所有波形中杂散极少的信号。

振幅设置 21Vp-p/开

最大输出电压为 21Vp-p。最小设定分辨率为0.1mVp-p，也可设定为0Vp-p。有一点余量的输出允许在负载端施加适当的电压。

自动量程 (20Vp-p/4Vp-p/0.8Vp-p)

自动量程功能始终在整个输出电压范围内选择最佳输出电压范围。减少了由于设置级别而导致的幅度设置精度的下降。此外，如果由于量程切换导致幅度不连续成为问题，则可以选择量程保持。

低抖动 <40ps rms

抖动为 40ps rms 或更小（典型值为 100Hz 或更大），与传统产品相比大大降低，并可实现稳定的方波输出。触发抖动也降低到低于 300ps rms（典型值）。

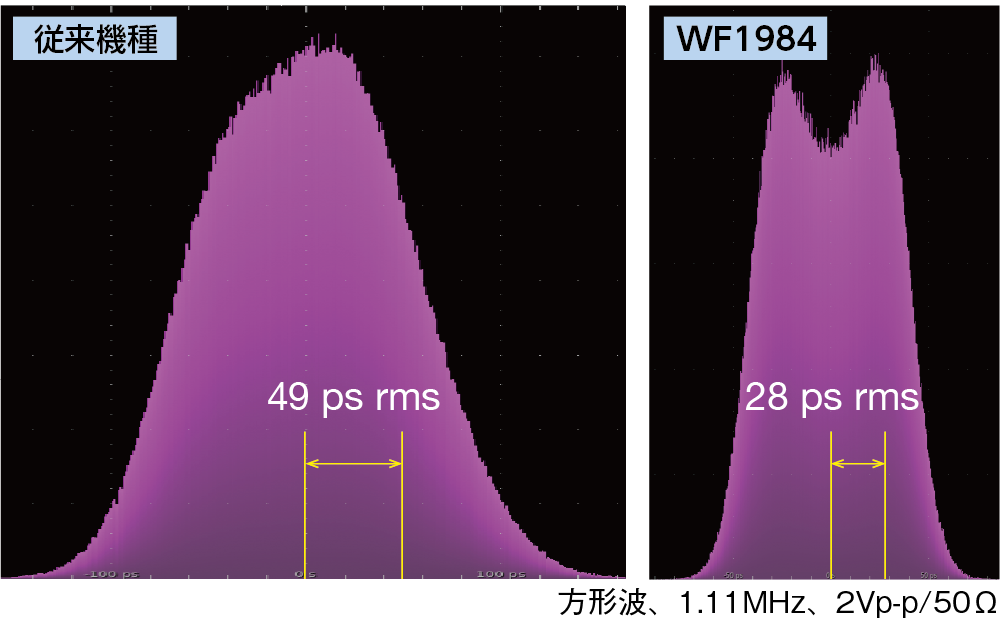

抖动直方图的比较，与传统模型相比改进了分布宽度

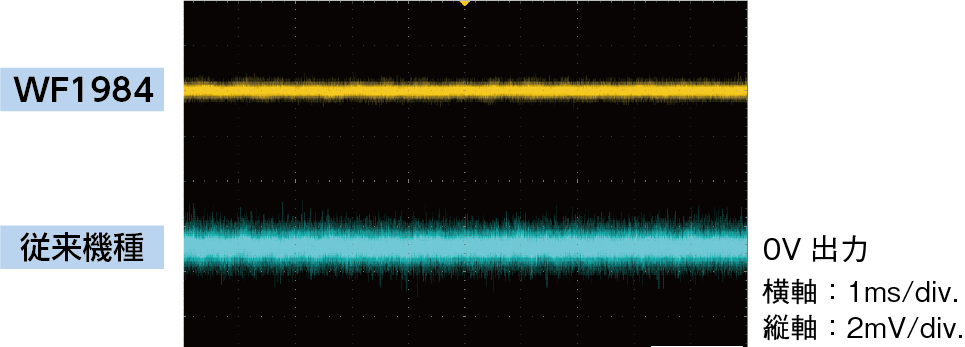

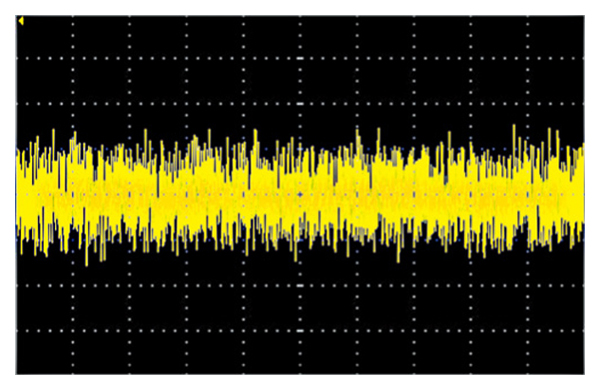

低噪声

与传统型号相比，噪音有所降低。结合 0.8Vp-p 输出范围，用于生成小振幅信号。

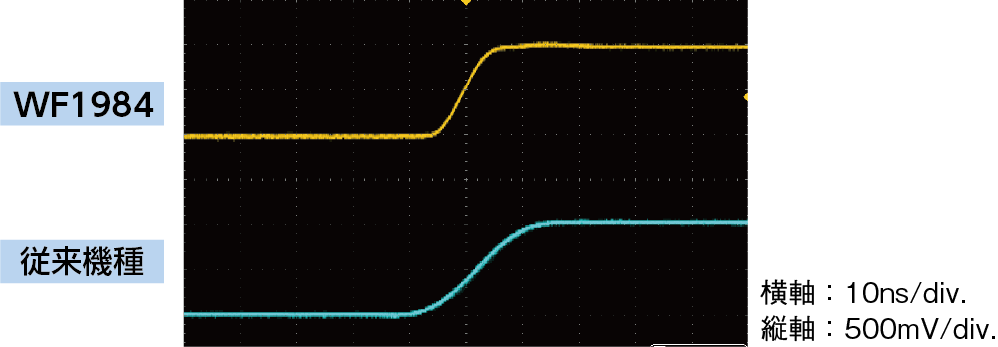

快速上升/下降 7.7ns

最小上升时间为7.7ns，可实现再现性更高的脉冲波形输出。

低应变 <0.03%

0.03% 或更低（典型值）的总谐波失真 (THD) 可实现低失真正弦波输出。

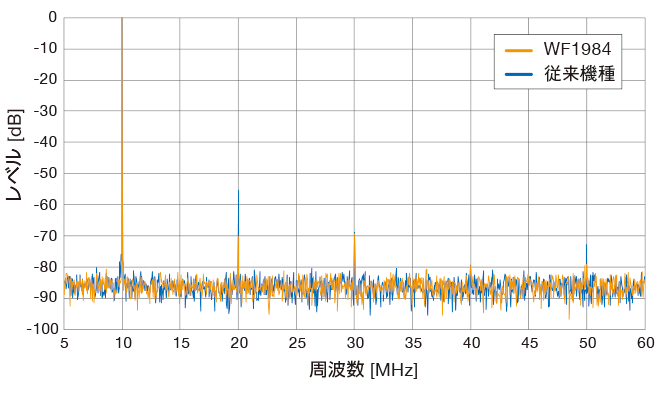

显着改善谐波寄生
-60dBc typ.(2Vp-p/50Ω)

正弦波，10MHz，2Vp-p/50Ω

高速、大容量任意波形 240M 样本/秒，64Mi 字

任意波形采样率最大为 240M 样本/秒，比以前的型号更快。配备大容量存储器，每个波形最大容量4Mi字，总容量4Gi字。还可以在外部 USB 存储器上保存和使用任意波形。此外，16 位幅度分辨率可实现复杂的用户定义信号的准确输出。

丰富的输出波形

正弦波、方波（可变占空比）、脉冲波（可变脉宽、占空比、上升时间/下降时间）、斜波（可变对称）、噪声（高斯分布）、直流等常用领域26种波形被安装为“参数可变波形”。此外，用户定义的任意波形最大可达 64Mi 字，可以在主机上或使用任意波形创建软件轻松创建。

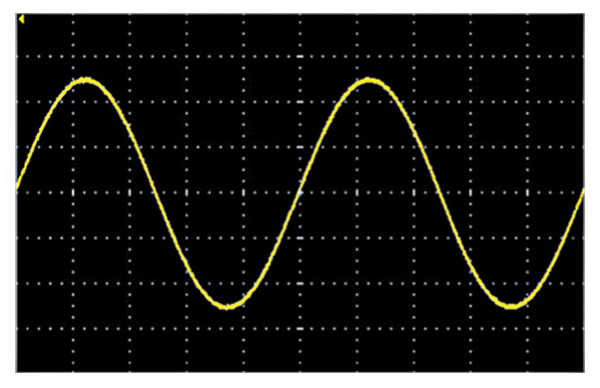

正弦波

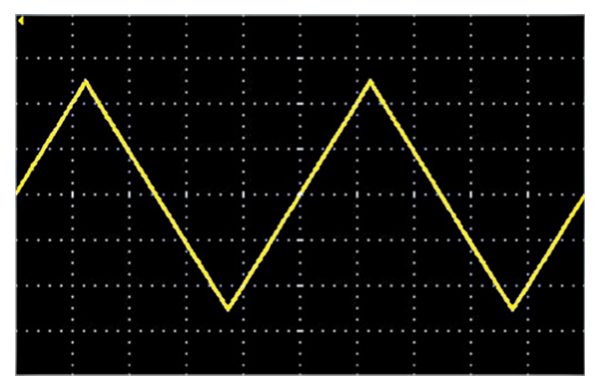

灯波

噪声（高斯分布）

多种振荡模式

振荡模式包括连续、扫描（频率、相位、幅度、直流偏移、占空比）、突发（自动突发、触发突发、门、触发门）、序列、内部调制/外部调制（FM、FSK、PM、PSK、AM 、直流偏置调制和 PWM）。
内部调制/外部调制可以与突发振荡/扫描振荡同时进行。由于可以在每种模式下进行各种设置，因此它支持各种测试信号的输出和复杂测试的效率。

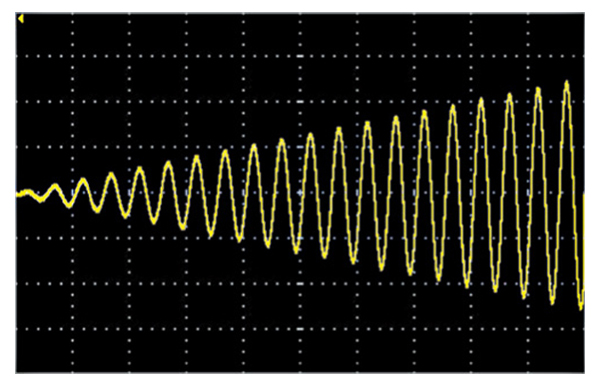

扫描

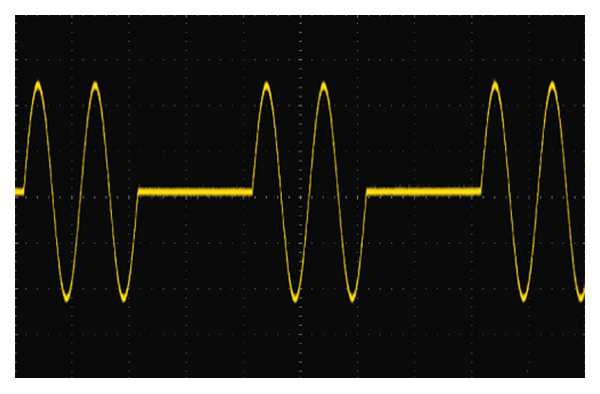

触发

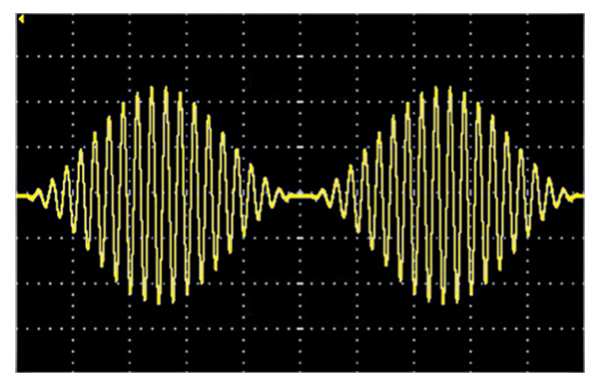

PWM

漂浮的

波形输出信号地与外壳隔离，可接不同电位的设备。这有助于减少由接地环路引起的噪声。2 通道模型还具有通道之间的隔离。
