型 号： 超导量子计算机
名 称：超导量子计算机
品 牌：NF回路设计
简 述： 超低噪声、高精度、高稳定的多通道低噪声直流电压源及电流源

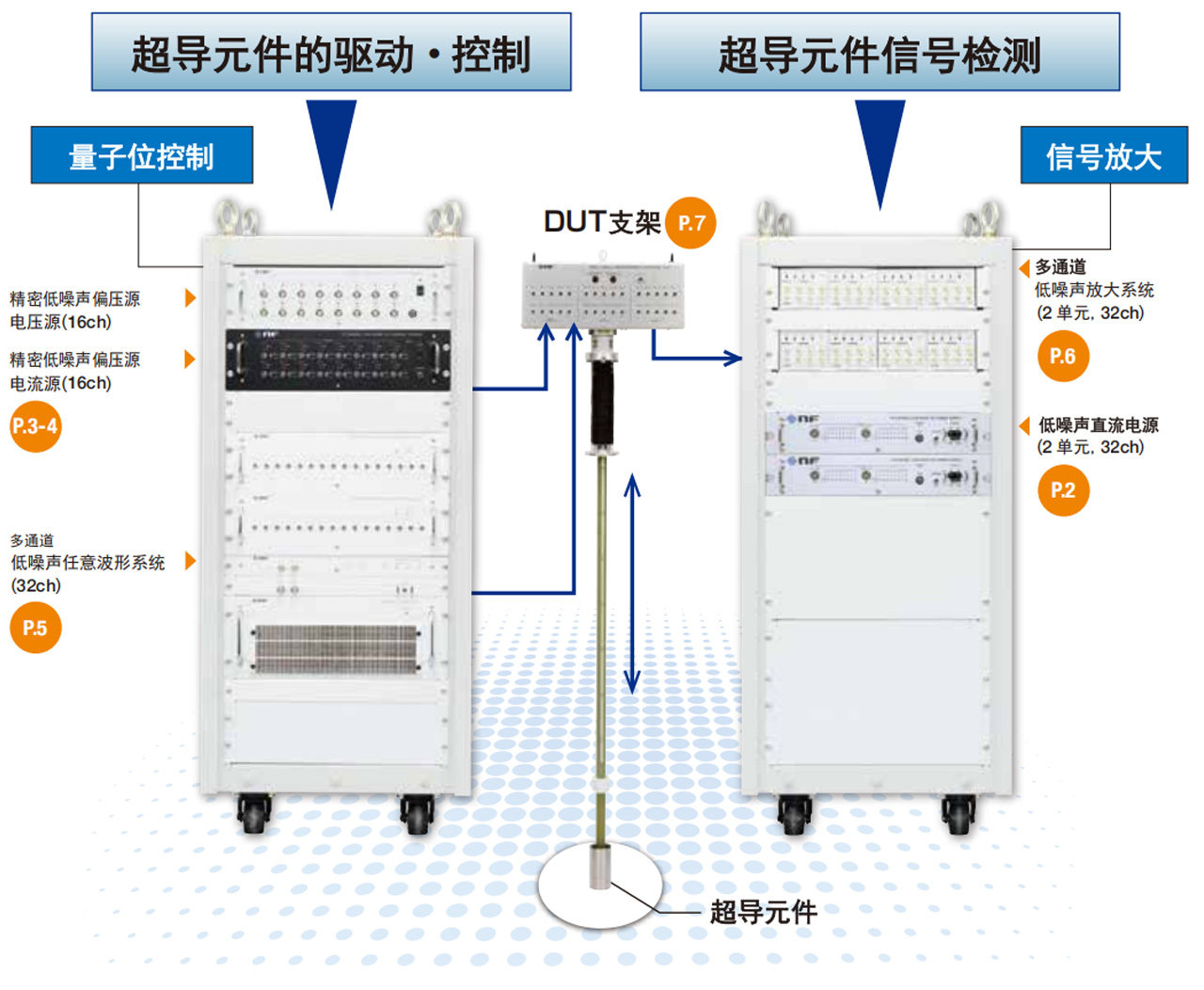

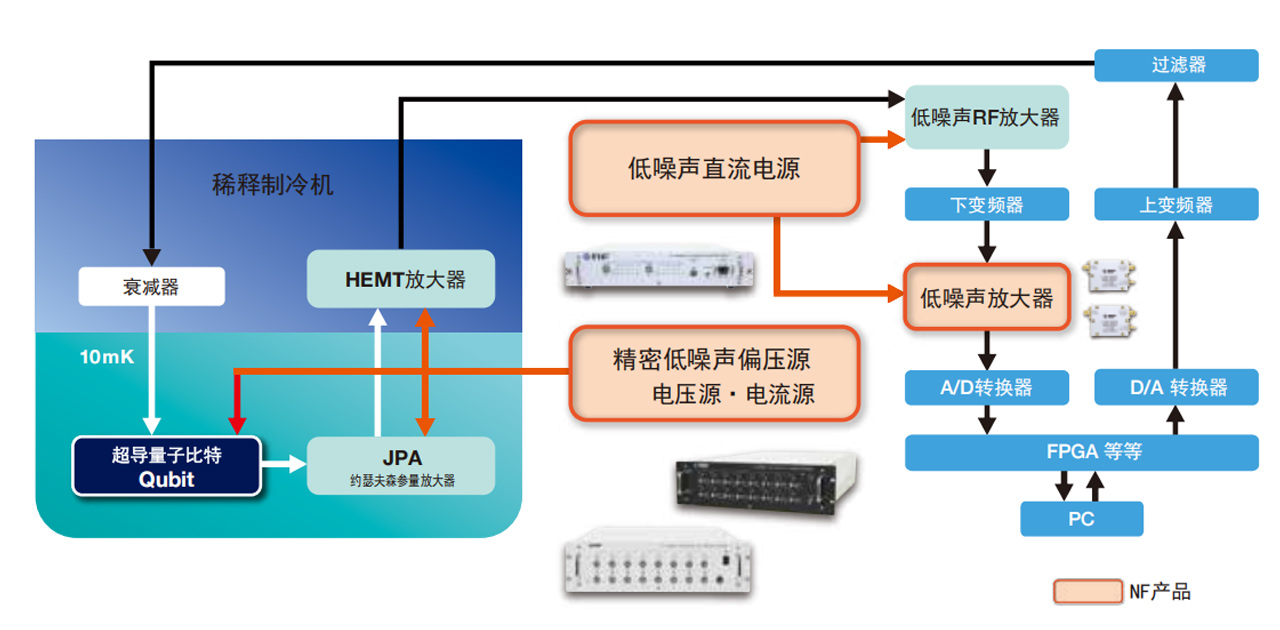

【超导量子计算机构成案例】

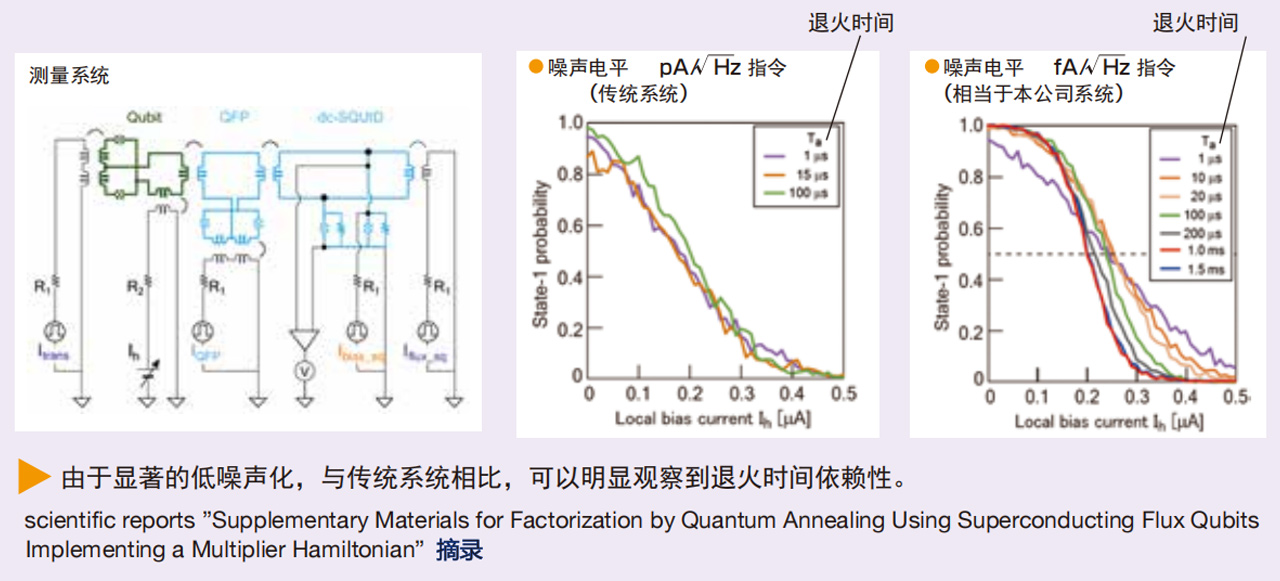

【超导磁通量子位测定案例】
门式量子计算机

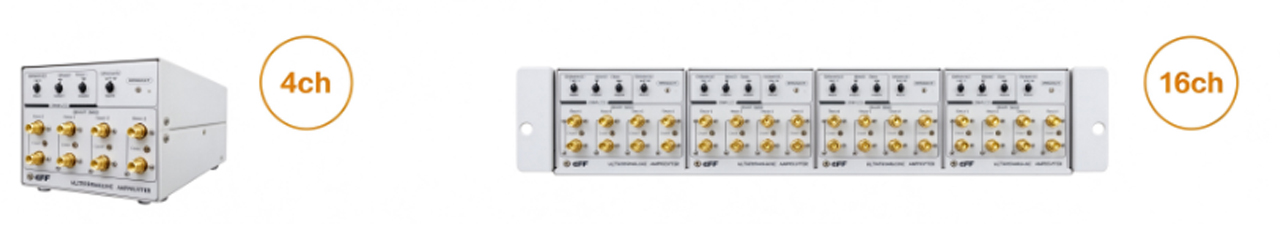

【信号放大】小型低噪声放大器
小型・多通道
用于下变频后信号处理
低噪声、高速恢复时间、保护功能装备、紧凑设计的装置组适合嵌入式的放大器。
非常适合作为量子计算机、NMR/MRI设备等的内置放大器使用。
【规格示例（500MHz）】
输出/输出阻抗
50 Ω
增益
40 dB
增益稳定度
0.001 dB/℃
增益频率特性
10 MHz ～ 500 MHz
*可改变频带宽度
较大输出电压
2 Vp-p
噪声指数

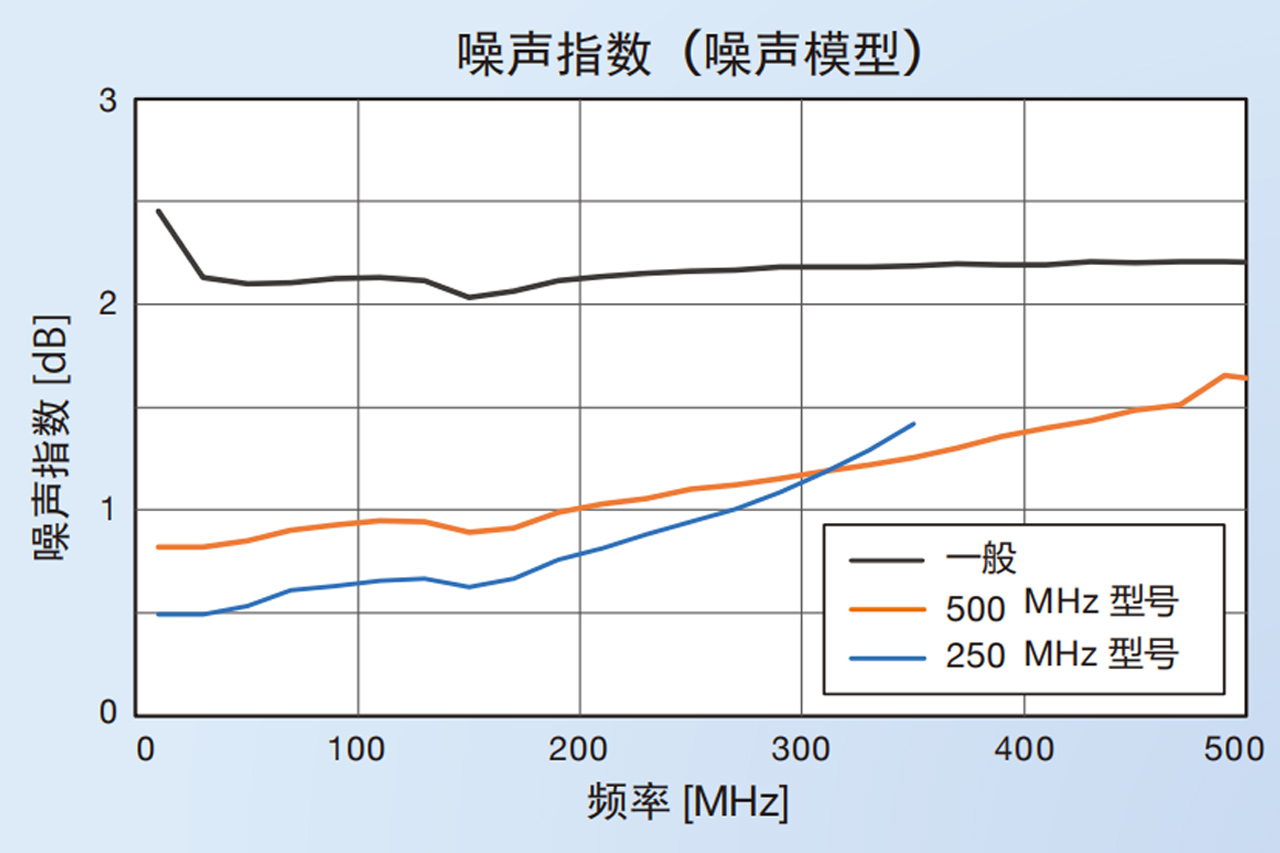

30 MHz 在1 dB
输入/输出VSWR
30 MHz 在 1.2以下
电源
+15 V, 85 mA
外形尺寸 (mm)
50 (W) × 40 (H) × 11.5 (D)
【噪声】

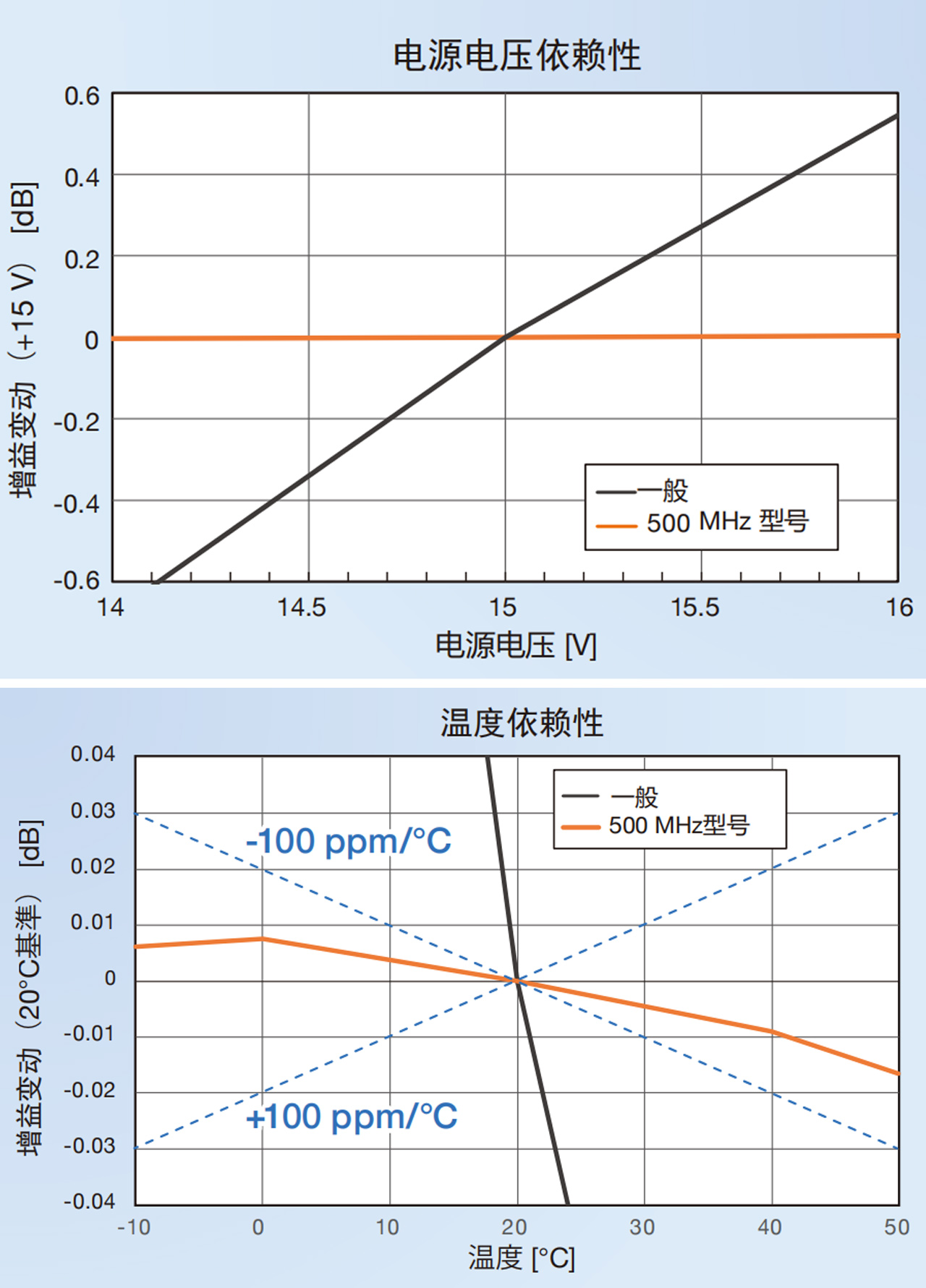

【增益稳定性】

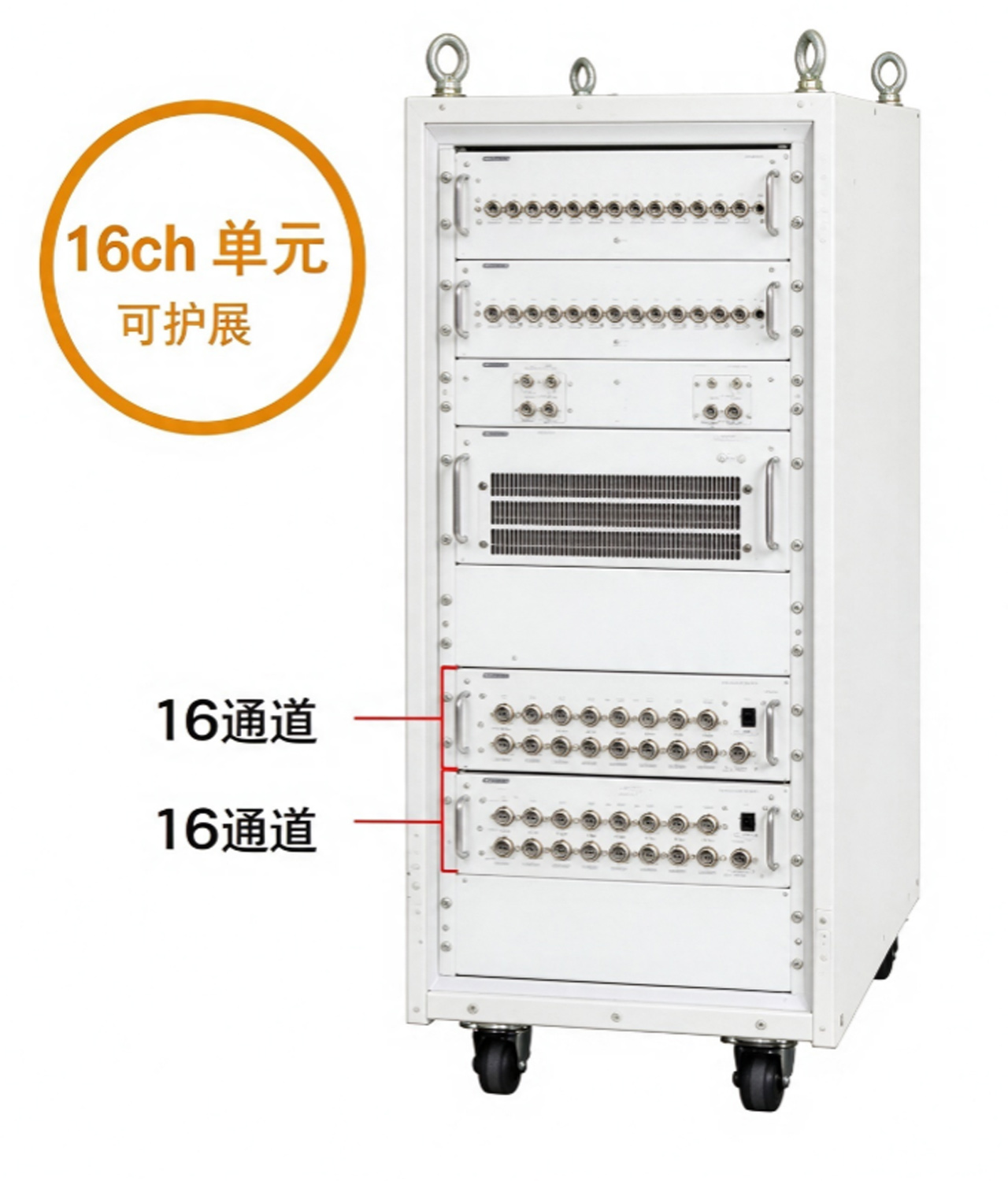

【RF 放大器用 低噪声直流电源】
16 通道低噪声直流电源，具有超低噪声、高精度、高稳定性。
各个通道100mA 输出、室温环境下RF 可向放大器供电。
通过添加设备，可以构建多通道电源系统。
●+10 V /+8 V /+6.67 V /+3.33 V
●稳定性：10 ppm/°C
●2 U,机架尺寸
●噪声：50 μVrms
●单极输出
●采用多极连接器
方式
串联稳压器方式
输出特性
输出数
16通道
连接器
8通道×2
设定电压
+10 V / +8 V / +6.67 V / +3.33 V
设置方法
外部控制
温度系数
±10 ppm/℃ 或 ±3 ppm/℃
较大输出电流
各通道100 mA
波纹噪声
50 μVrms以下（typ.）（频带10 Hz～1 MHz）
打开/关闭输出
外部控制
外部控制
USB2.0、10BASE-T/100BASE-TX、TCP/IP
电源
AC 90 V～250 V、50/60 Hz ±2 Hz
外形尺寸 (mm)
430 (W) × 82 (H) × 600 (D)
门式量子计算机
【JPA / HEMT 放大器/ 量子比特偏置源】多通道精密低噪声偏置源
超低噪声、高精度、高稳定的多通道低噪声直流电压源及电流源。
在热噪声非常小极低温下的电路的驱动中，能够降低经由电源的噪声混入HEMT也支持放大器的驱动。
高精度·高稳定输出，也适合量子比特的磁场控制和元件特性的偏差调整。每单元16个通道，可根据需要增设多通道电源系统。
每单元16个通道，各通道的输出电压/电流可通过外部控制设定。
【电压源】
●输出噪声电压：2 μVrms（带宽10 Hz ～1 MHz）
●输出电压： 0 ～ +16.1 V（单极输出），±10 V（双极输出）
●设定分辨率：500 μV（100 μV 对应）
●设置精度：±（0.03 % + 250 μV）
●输出稳定性：±2 ppm/℃以下
●输出电流：每个通道较大15 mA
【电流源】
●输出噪声电流：0.01 μAp-p（带宽10 kHz）
●输出电流： 0～±3 mA（可变更设定范围）
●设定分辨率：100 nA
●输出精度：（0.05 % +80 nA）
●输出稳定性：±3 ppm/℃ typ.
●电压：±4 V

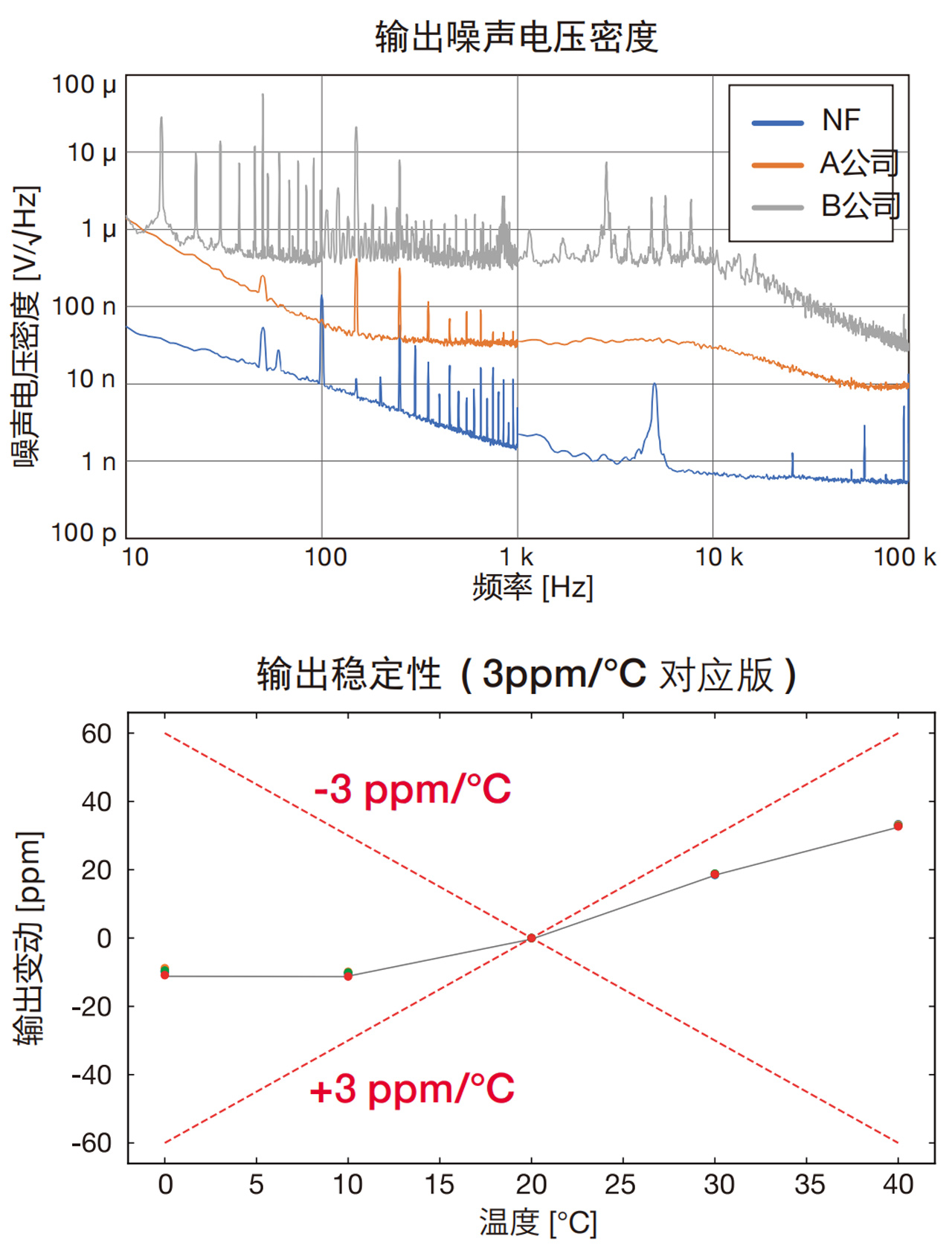

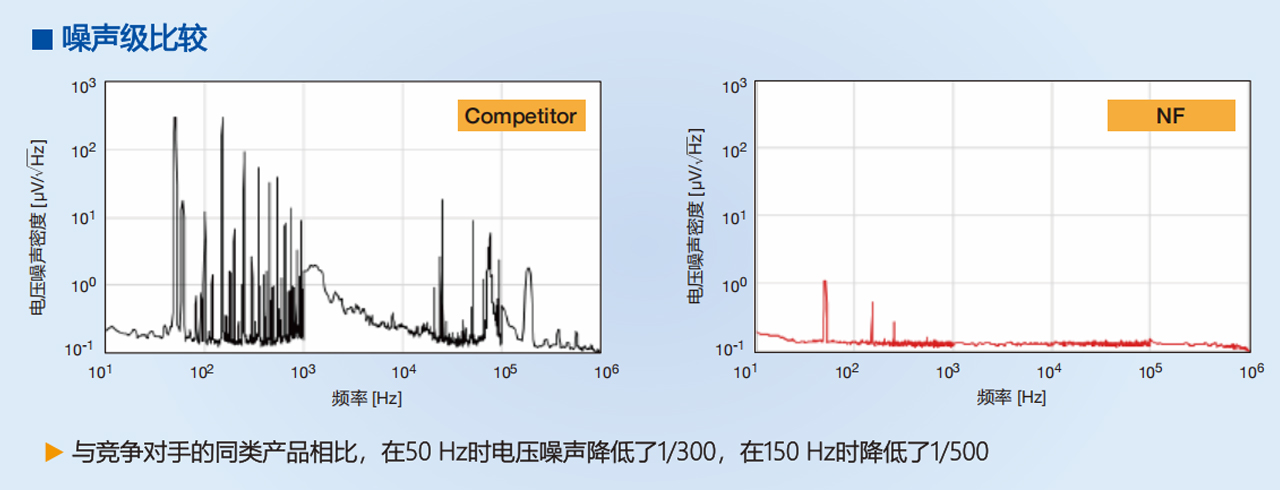

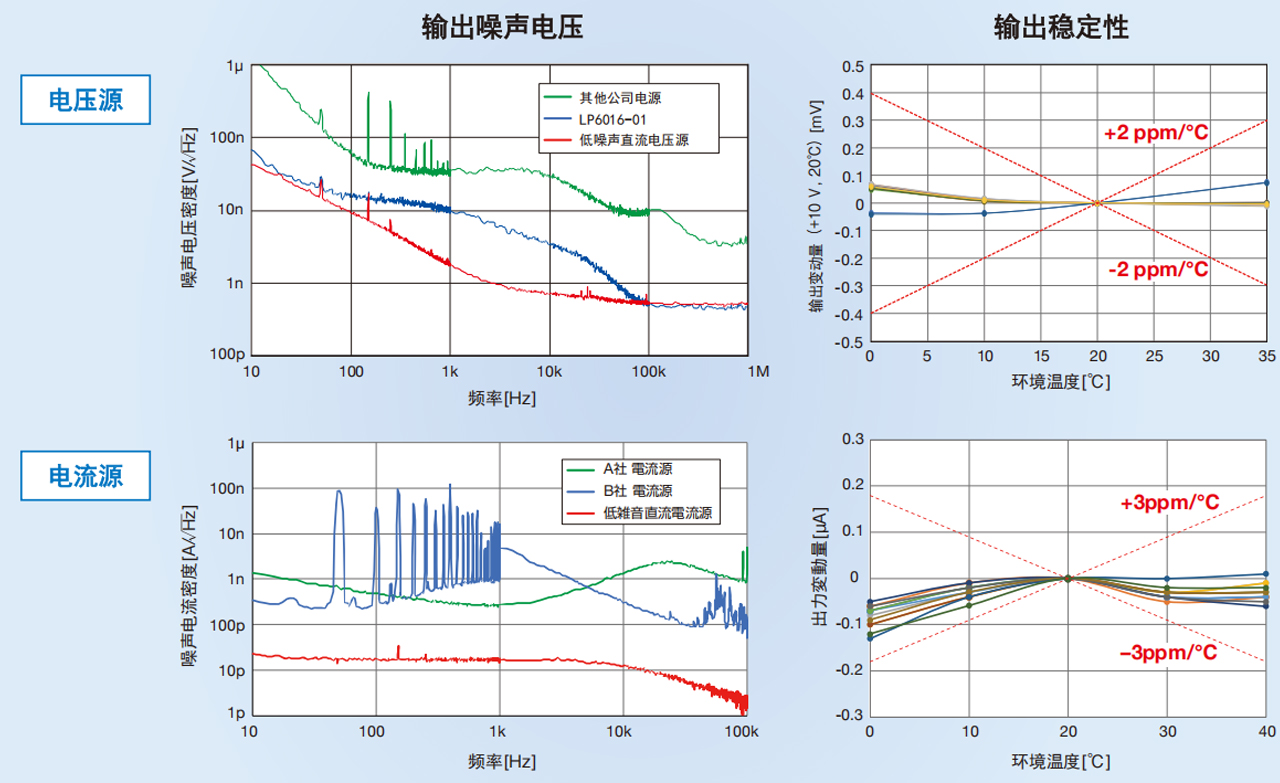

【噪声水平比较与输出稳定性】

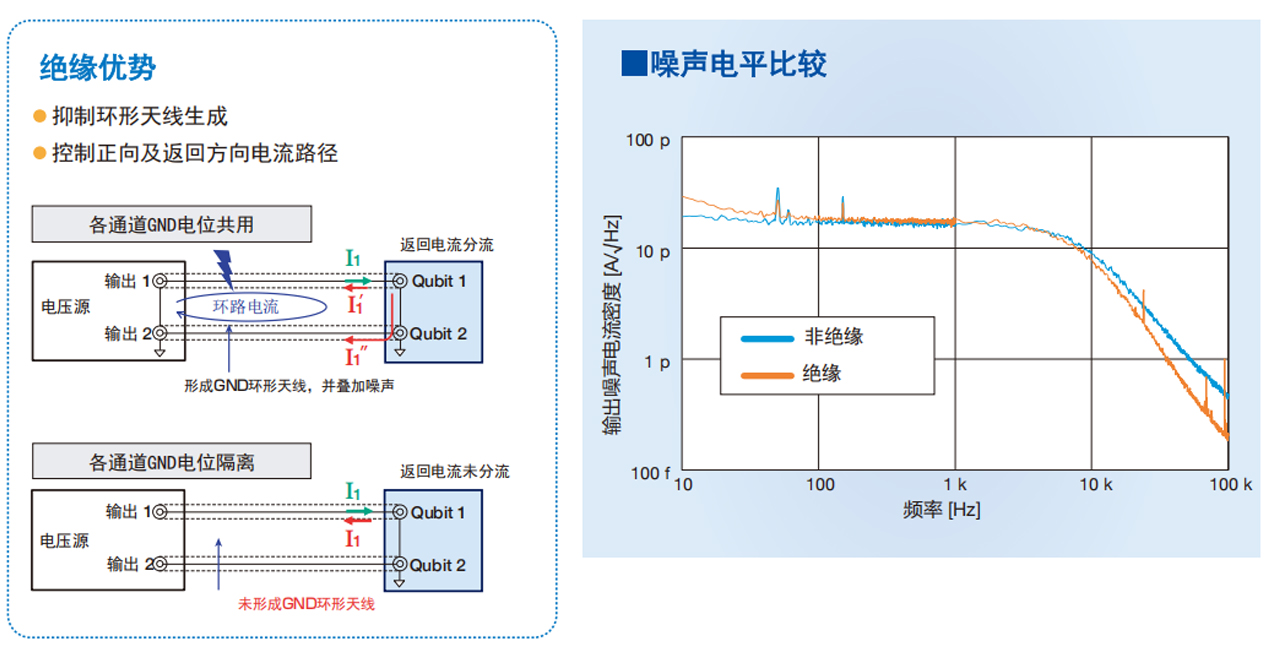

【绝缘模型】
每个通道都是绝缘的，防止环路电流流入测量系统。
超导量子比特和约瑟夫森参量放大器（JPA）驱动。
【规格案例】
电压源
电流源
方式
串联稳压器方式
—
输出特性
输出数
16 ch
输出端子
BNC、Fischer DBP 102A051-130 等
设定范围
单极输出：0 V～+16.1 V / 双极输出：±10 V
±3 mA
每个通道可设置，分辨率 500 μV (支持100 μV)
每个通道可设置，分辨率 100 nA
设定方法
外部控制
设定精度
±(设定值0.03%+250 μV)、23±5℃、无负载时
±(设定值0.05%+80 nA)、23±5℃、无负载时
温度系数
±2 ppm/℃
±3 ppm/℃
较大电流/电压
各CH 15 mA
合规电压：±4 V
纹波噪声
2 μVrms以下 typ. 带宽10 Hz ～ 1 MHz
10 nAp-p以下 typ. 带宽0.1 Hz ～ 10 kHz
输出ON / OFF
外部控制
绝缘电阻
20 MΩ
外部控制
USB2.0、10BASE-T / 100BASE-TX、TCP/IP
电 源
电压：AC 100 V ±10 %、频率：50/60 Hz ±2 Hz
外形尺寸
430(W) x 125.5(H) x630(D)
430(W) x 125.5(H) x650(D)
绝缘型号：430(W) x 125.5(H) x700(D)
绝缘型号：430(W) x 125.5(H) x700(D)
【接受定制】对应要求的定制，请咨询。
● 变更为多极连接器
● 电压源的设定分辨率
● 电流源的设定范围
● 电源输入范围的变更等
退火式量子计算机

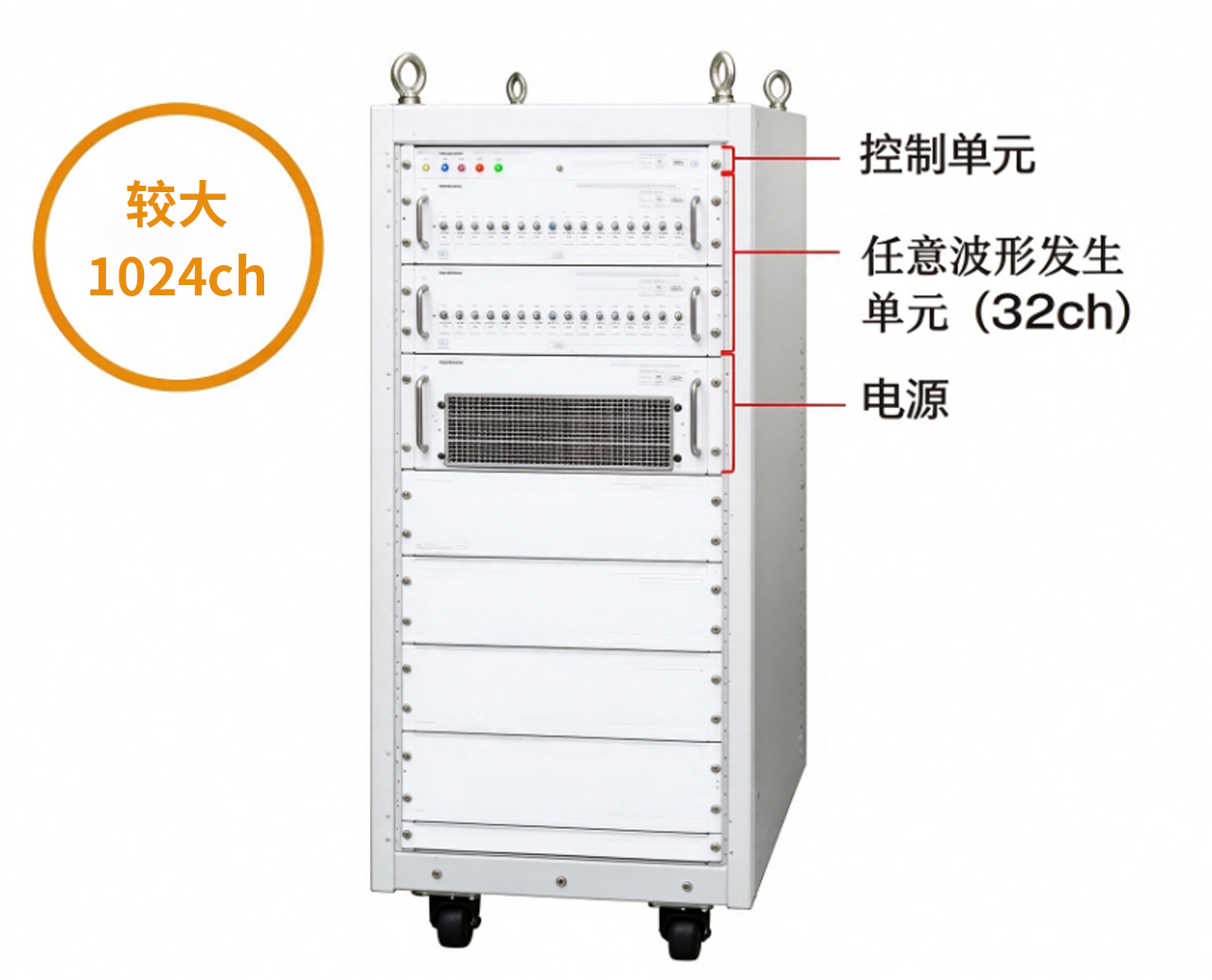

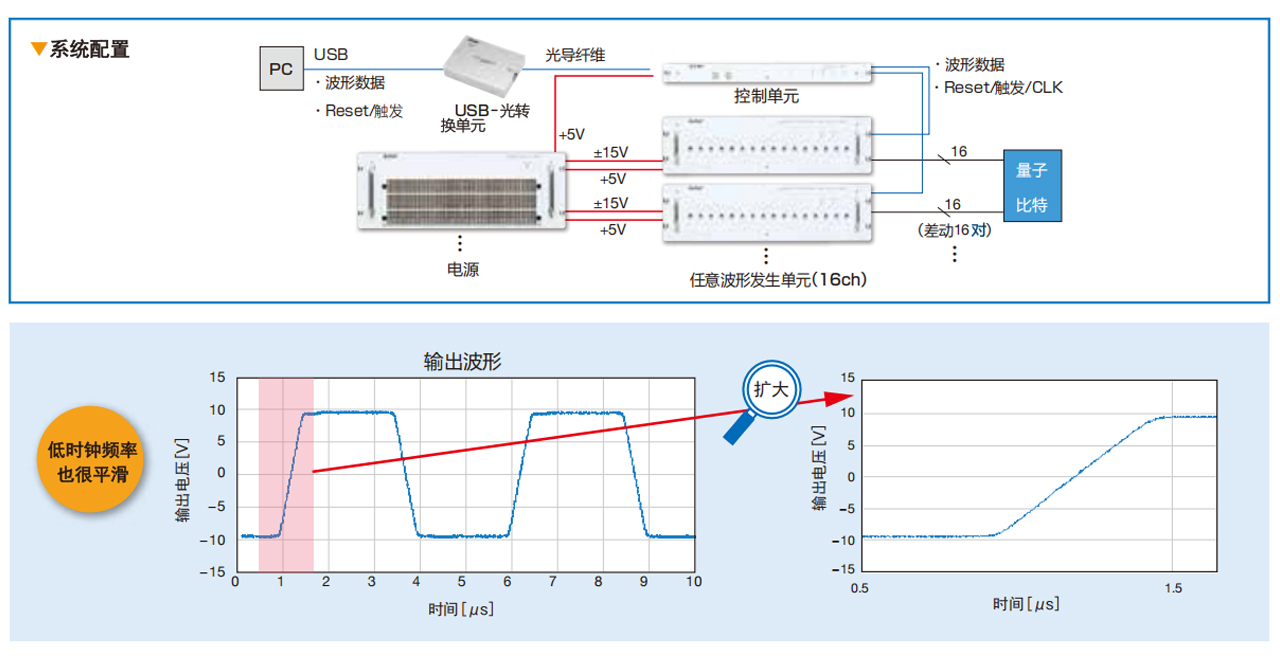

【量子比特控制信号】多通道低噪声任意波形发生系统

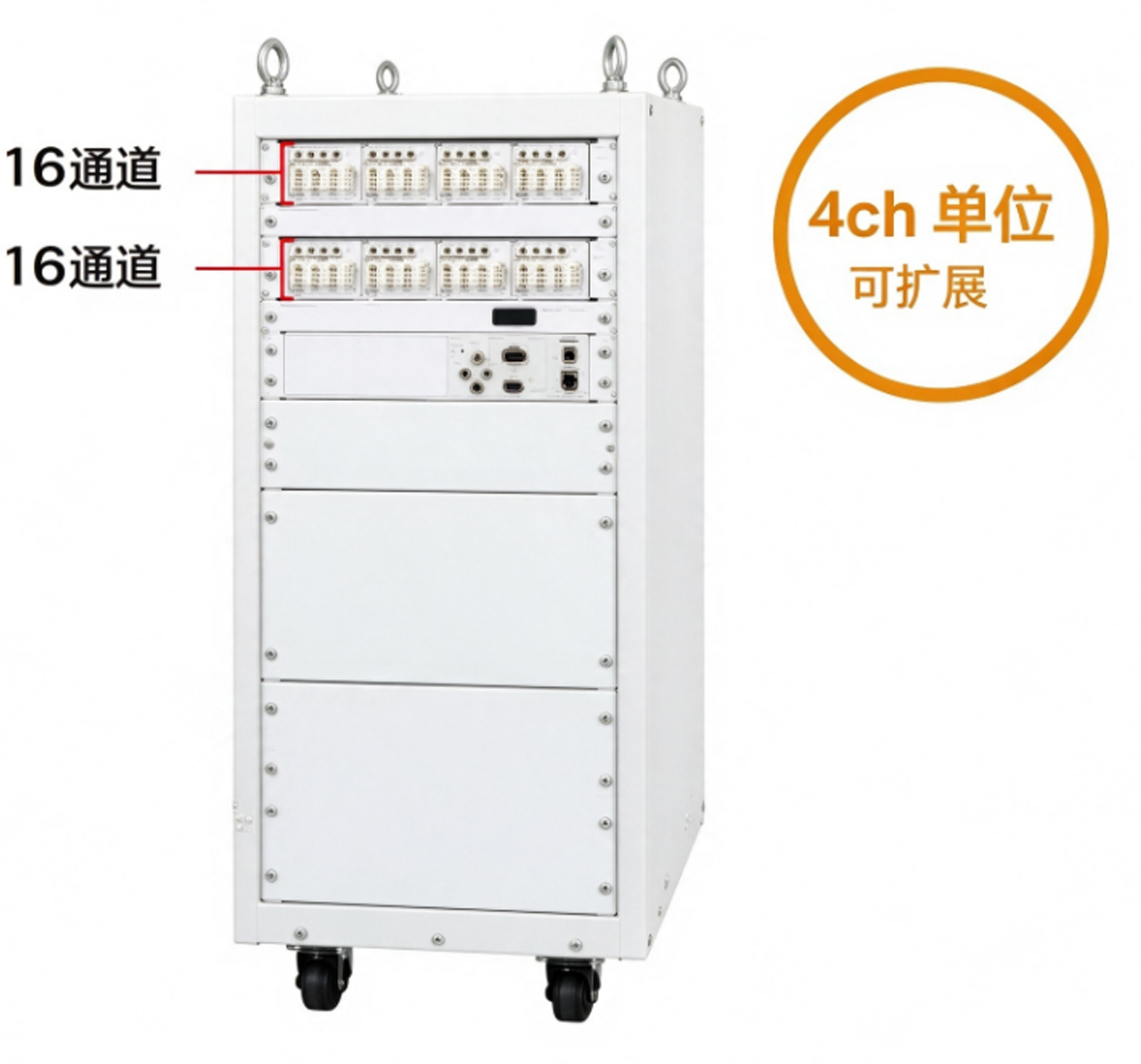

●较大1024通道的差动同步输出，可输出任意波形（可扩展）
●可为每个通道设置任意波形
●通道间偏斜 50 ns 以下
●通过模拟线性插值电路和低时钟采用，实现了高线性度
●追求低噪声设计（增强抗噪声能力）
● 通过差分信号输出降低共模噪声
● 采用光通信（使用光导纤维），可屏蔽经由PC的噪声
● 通过采用低噪声线性电源，可降低经由电源的噪声混入
输出波形
任意波形
较大输出电压
±10 V（对COM, 差动为±20 V）
采样率
2 MS/s
波形长
10字 ~ 256 K字
保存波形数
16波形 暂时存储
输出特性
输出连接器
HR10-7R-4S
输出格式
差动输出
较大电流
10 mA
输出阻抗
50 Ω 对COM
通道间倾斜
50 ns以内
输出噪声
1.2 mVrms:线性内插电路 ON、带宽20 MHz、对COM / 0.1 mVrms:线性内插电路 OFF、带宽20 MHz、对COM
输出带宽
3 MHz:线性内插电路 ON、~3 dB typ. 1.6 kHz:线性内插电路 OFF、~3 dB typ.
线性内插电路
ON / OFF 从PC切换
其他功能
序列, 外部同步
PC控制
USB2.0
USB光转换适配器
输入部份
输入接口:USB2.0 Type B母 PC连接、通信标准:USB2.0高速
输出部份
输出接口:光连接器、通信方式:专用光串行信号
电源单元
输入部份
电压:AC 100 V±10 %、频率:50/60 Hz ±2 Hz、功耗:270 W以下 16 CH用

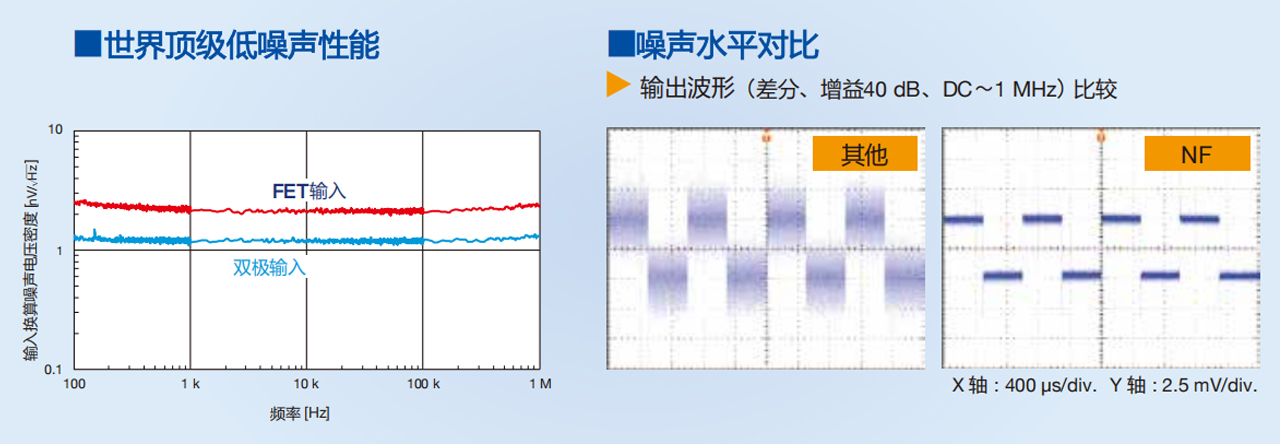

【信号放大】多通道低噪声放大系统
●低噪声 1.3 nV/ Hz（双极性输入）、2.5 nV/ Hz（FET 输入）
●小型机箱，适合多通道需求
●多功能
● 输入结合方式切换 DC／AC
● 输入模式选择 差动／单端／GND
● 低通滤波器设置 THRU（OFF）／LPF（ON）（fc=1MHz）
● 输入换算偏移电压 调整范围 ±100μV
● 放大器GND转换 FLOAT／EXTERNAL
【规格案例】
双极输入
FET输入
输入联接
DC/AC
输入模式
A-B/A/-B/GND
输入阻抗
100 kΩ
1 MΩ
耦合电容 1 μF
耦合电容 0.1 μF
输入换算噪声电压密度
1.3 nV/√Hz
2.5 nV/√Hz
输入换算偏移电压
可调为零（输入短路、DC根据结合时电位计）
输入偏置电流
30 nA
30 pA
输入电压范围
±0.1 V以内
较大输出电压·电流
±10 V、±10 mA
通过率
22 V/μs
600 V/μs
输出阻抗
50 Ω
电压增益
40 dB （1 kHz）
电压增益频率特性
DC ～ 1 MHz (+0.5 dB / -3.0 dB以内)
DC～20 MHz(+0.5 dB / -3.0 dB以内)
低通滤波器
fc = 1 MHz (线性阶段 3次)
外形尺寸（mm）
105 (W) ×88 (H) ×210 (D)
电 源
±15 V、消耗电流：±240 mA（较大值）
低温下的低噪声测量

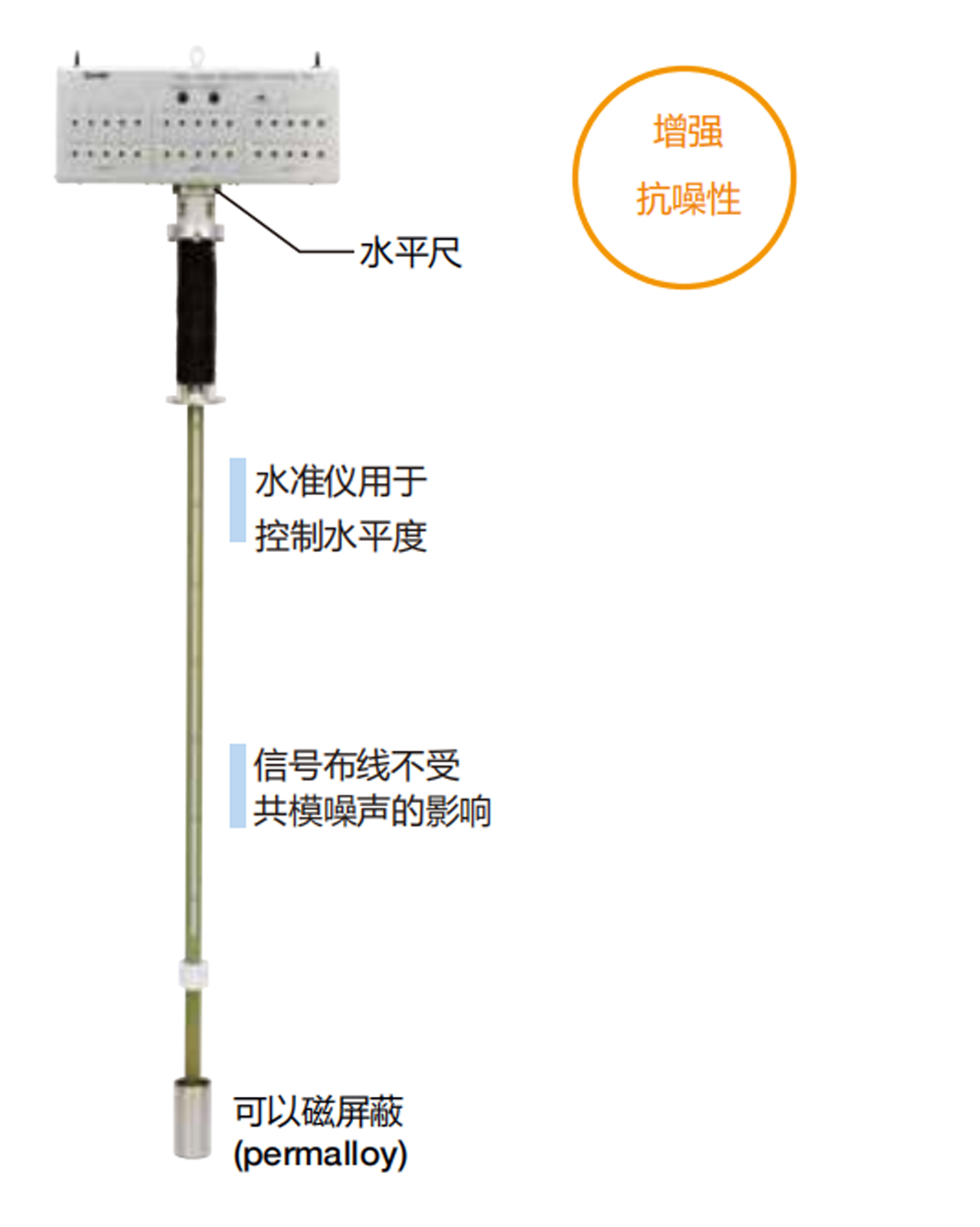

【低温恒温器用低噪声 DUT 支架】
一种用于冷却和测量超导元件的棒，如用液氦 (4.2 K)冷却约瑟夫
逊元件。通过各种措施支持稳定的测量和评估，以提高抗噪性。
●信号 60 pins, 差分 30 信号 (可根据客户要求更改)
●减少共模噪声的特殊接线
●内部结构分为三个隔间，从而能够在抑制布线之间的串扰的同时使用。
●DUT的温度是均匀的，因为液面和DUT是水平的
●弹簧探头接触稳定，易于维护
●可以使用水平仪插入水平度受控的杆
●可以安装磁屏蔽罩（铁磁材料：坡莫合金）
●内置温度传感器（非磁性兼容）
