型 号： CA5360
名 称：低噪声前置放大器
品 牌：NF电子计测器
简 述： CA5360用于提高锁相放大器的灵敏度和消除共模噪声 的前置放大器
增益为100倍，频率为DC～1MHz，宽频带。
【特 長】
▲增益100倍（40dB）
▲DC～1MHz
▲输入阻抗 100MΩ
▲输入换算噪声 5nV/ Hz
▲CMRR 100dB以上（DC～100Hz）
▲小型 100(W)×48(H)×80(D)mm（突出部分除外）、约250g

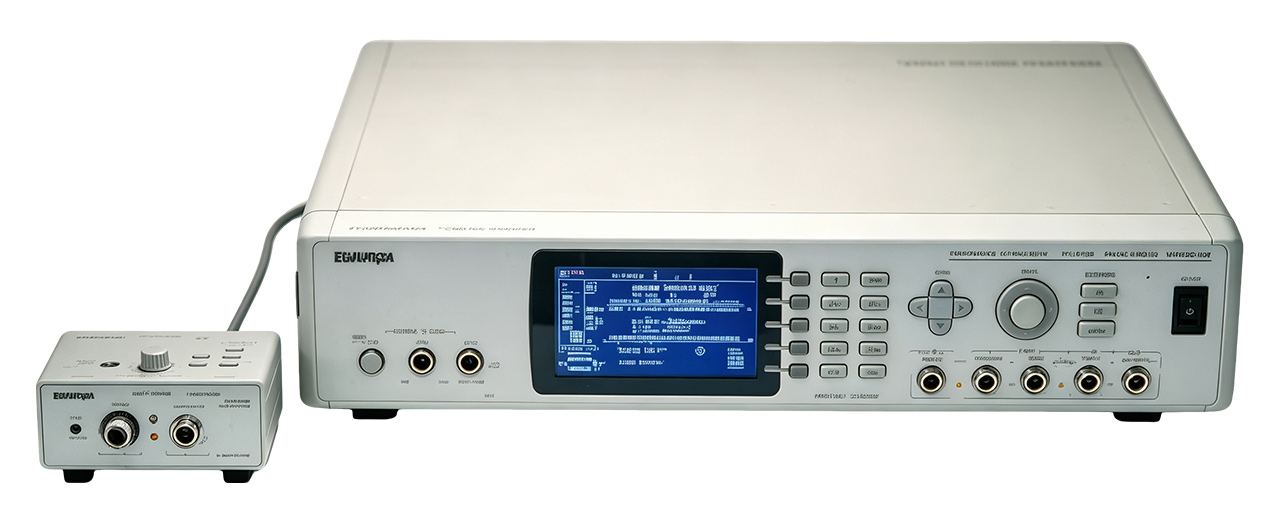

▲本公司生产的锁相放大器（LI5600系列）可提供电源
【输入】
| 输入联接 | AC, DC |
| 输入端子 | BNC-R |
| 输入模式 | A一B(平衡 |
| A (FLOAT) | |
| A(GND) | |
| 输入阻抗 | 100MQ，输入容量50pF以下(A和B) |
| 結合容量0.015uF(AC結合時) | |
| 同相输入电压范围 | +5V (DC~100 Hz) |
| 同相除去比 | 100dB以上 (DC~100Hz) |
| 输入换算噪声电压 | 5nV/漷Hz(1kHz)以下，输入接地(低噪声直流电源LP5390系列使用時) |

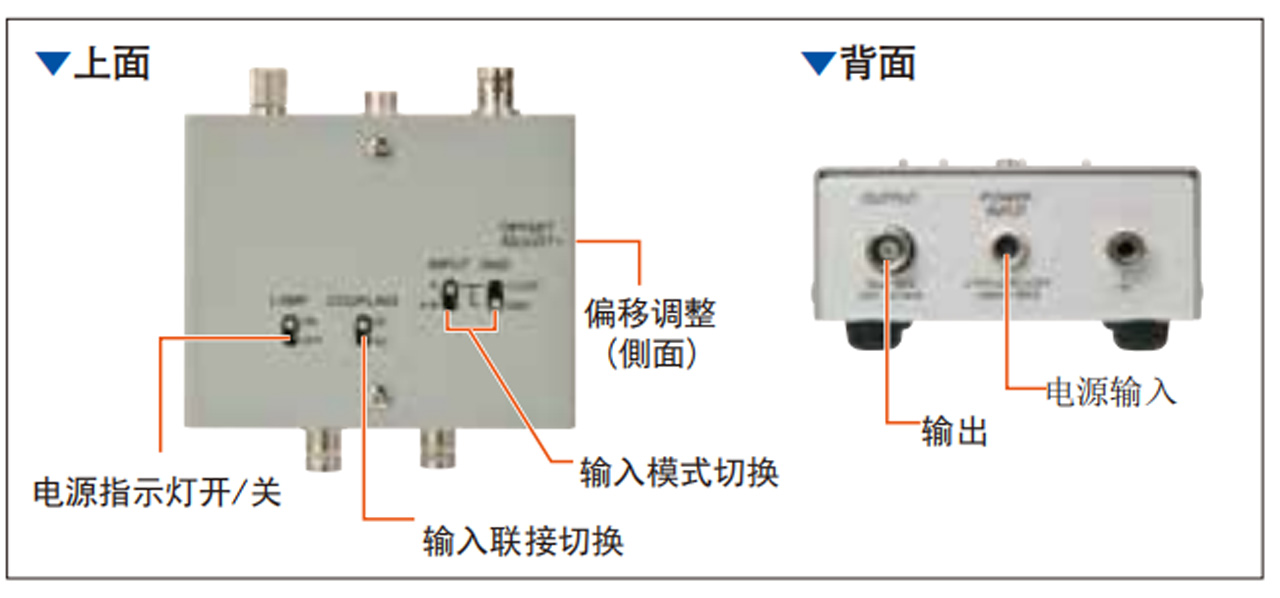

| 输入换算偏移电压 | 可调为零(側面) |
| 调整范围:±10mV以上 | |
| 漂移:10uV/°Ctyp. | |
| 较大允许输入电压 | DC結合時:±12V |
| AC結合時:DC±40V，AC12Vpk |
| 输出端子 | 不平衡，BNC一R |
| 输出电压 | ±5V以上 (DC~500kHz) |
| 输出电流 | ±2.5mA以上(负载2kΩ，DC~500kHz) |
| 输出阻抗 | 50Ω (400Hz) |
| 电压增益 | X100 (40dB) +1% (400Hz) |
| 电压增益频率特性 | DC結合時:DC~1MHz(+1dB/一3dB以内) |
| AC結合時:0.2Hz~1MHz(+1dB/一3dB以内) | |
| 全谐波失真率 | 0.03%以下 (1kHz) |
【电源·一般事项】
| 电源电压 | ±15V/±20V/±24V ±5% |
| 电源电流 | ±50mA以下 |
| 连接器 | HR10-7R-4P(电机产品) |
| 功率指示器 | 可熄灭 |
| 环境温度·湿度范围 | 动作保证：0~+40°C,5%~85%RH，绝对湿度1~25g/m3，无结露 |
| 保管条件：+50°C;5%~95%RH，绝对湿度1~29g/m3，无结露 | |
| 污染度 | 2(室内使用) |
| 安全性 | EN 61010-1 :2010 |
| EN 61010-2-030:2010 | |
| EMC | EN 61326-1 :2013 (Group 1, Class A) |
| EN 61326-2-1 :2013 | |
| RoHS | Directive 2011/65/EU |
| 预热时间 | 30分 |

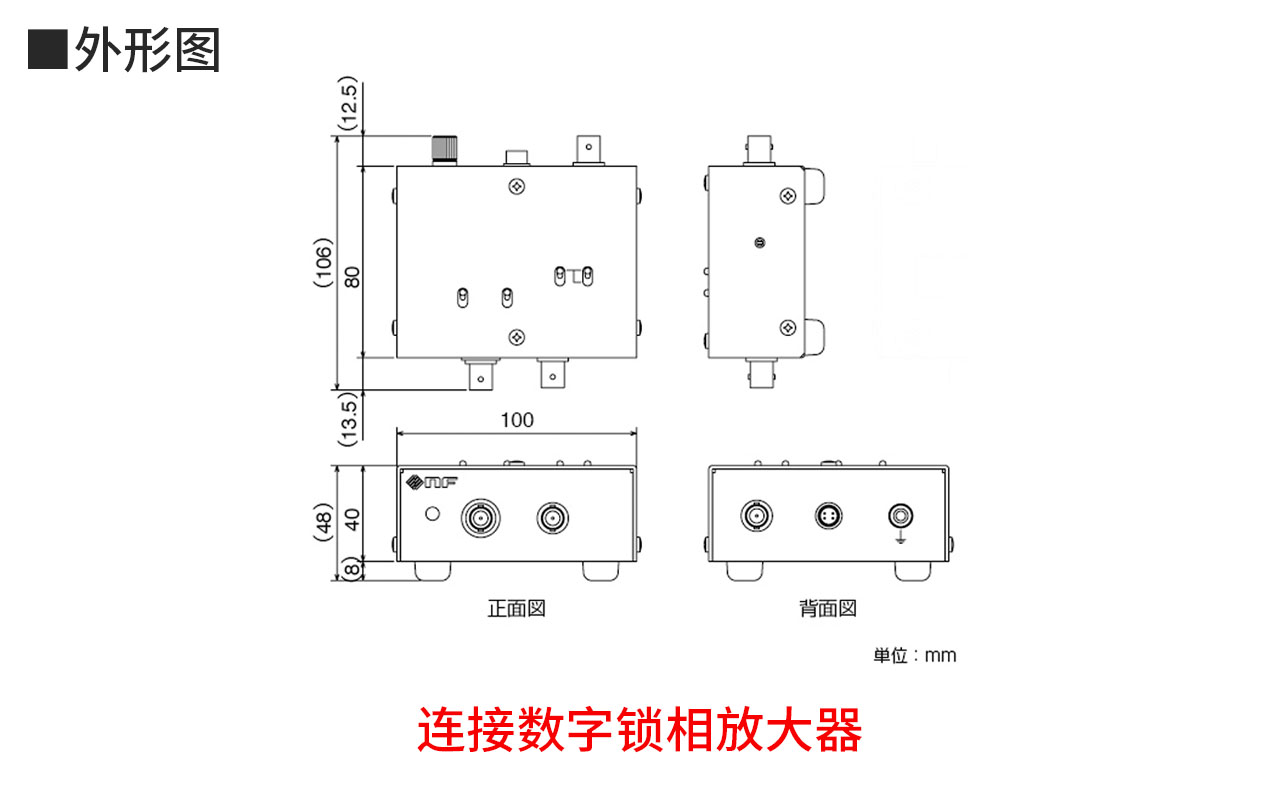

| 外形尺寸(mm) | 100(W)x48(H)x80(D)(突起部份除外) |
| 质量 | 约250g(除去附件 |
| 附件 | 输入输出电缆(BNC-BNC1m) |
| 说明书 | |

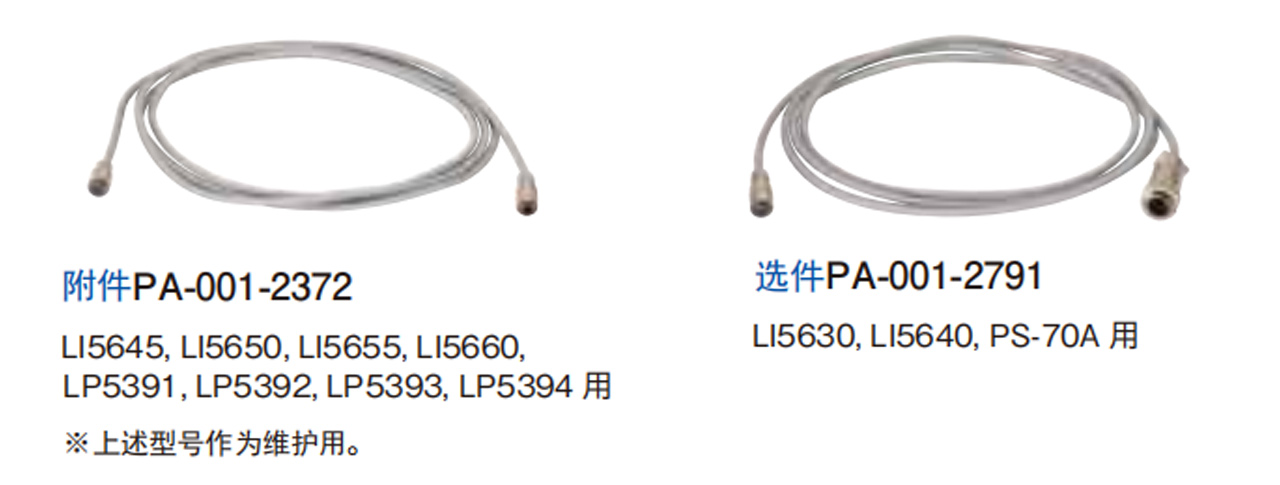

| 电源输入电缆2m(PA-001-2372) | |
| 选件 | 电源输入电缆2m(PA-001-2791) |
