型 号： LI5600 系列
名 称：锁相放大器LI5600系列
品 牌：NF回路设计

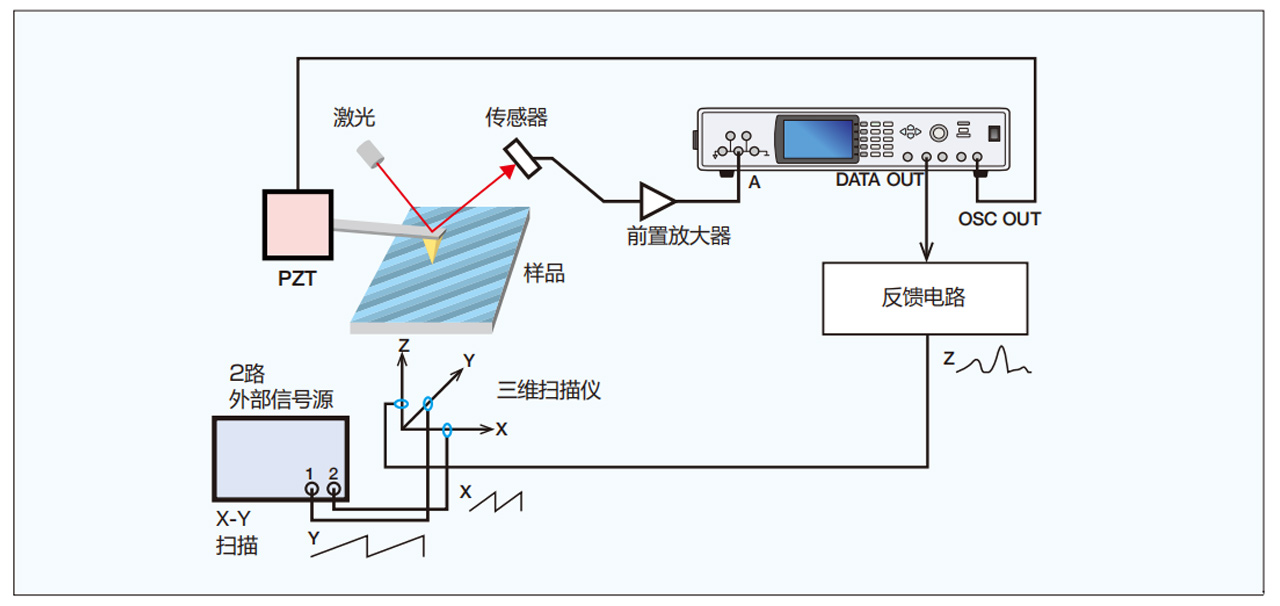

简 述： 锁相放大器用于控制样品和探头之间的距离。除了STM和AFM之外，锁相放大器还用于信号处理，例如KFM(表 面电势显微镜)中调制信号的解调。
●接收到的信号和振荡器的频率同步，通过检波可以知道悬臂的振动幅度。
【測量设备】
数字锁定放大器 LI5600 系列 11MHz
快速响应・高灵敏度、双频同时测量
●频率范围
LI5660: 0.5Hz～11MHz* *使用HF 输入端子时
LI5655: 0.5Hz～3MHz
LI5650/LI5645: 1mHz～250kHz
●最小时间常数
LI5660/LI5655: 1μs
LI5650/LI5645: 5μs
●双频同时测量
（LI5660/LI5655/LI5650）
●分数谐波测量
【选购指南】◎：配备 －：非配备
| LI5660 | LI5655 | LI5650 | LI5645 | ||
| 频率范围 | 0.5Hz～11MHz | 0.5Hz～3MHz | 1mHz～250kHz | 1mHz～250kHz | |
| 信号输入 | 电压(A, A-B, C, HF)、电流(I) | 电压(A, A-B)、电流(I) | 电压(A, A-B)、电流(I) | 电压(A, A-B) | |
| 10V输入 | ◎C输入端子、0.5Hz～3MHz | — | — | — | |
| 高频输入 | ◎HF输入端子、10kHz～11MHz | — | — | — | |
| 灵敏度 | A, A-B:10nV～1V F.S. (0.5Hz～3MHz) |
10nV～1V F.S. (0.5Hz～3MHz) 10fA～1μA F.S. |
10nV～1V F.S. (1mHz～250kHz) 10fA～1μA F.S. |
10nV～1V F.S. (1mHz～250kHz) — |
|
| C: 1mV～10V F.S. (0.5Hz～3MHz) | |||||
| HF: 1mV～1V F.S. (10kHz～11MHz) | |||||
| I: 10fA～1μA F.S. | |||||
| 输入转换噪声 | 4.5nV/√Hz (参考值) | — | — | — | |
| PSD(相位检波) | 2相位·2频率 | 2相位·2频率 | 2相位·2频率 | 2相位·1频率 | |
| 动态保留 | 100dB | — | — | — | |
| 时间常数 | 1μs～50ks | 1μs～50ks | 5μs～50ks | 5μs～50ks | |
| 模拟输出最高刷新率 | 约1.5M个样本/秒 | 约1.5M个样本/秒 | 约780k个样本/秒 | 约780k个样本/秒 | |
| 双频同时测量 | ◎ | ◎ | ◎ | — | |
| 分数谐波测量 | ◎基波分数波(1～63)／(1～63) | ||||
| 外部10MHz同步 | ◎ | ||||
| 测量参数 | X,Y,R,θ,DC,NOISE | ||||
| 外部控制 | USB, GPIB, RS-232, LAN | ||||
【关连产品】支持微小信号测量的产品
世界最高水平低噪声性能、高精度的信号处理
低噪声放大器：SA-200/ SA-400系列
对应广泛信号源的极微小信号用放大器
●低噪声
输入换算噪声电压 0.25nVNHz(SA-251F6)
●低宽带 DC~最高100MHzSA-440F5
●低根据频带、输入形式、输入阻抗11个型号
【SA-600系列】
高增益、宽频带、高稳定性的电流放大器
●兼具高增益和宽带（100G V/A、DC ～ 2kHz）
●对传感器、连接电缆的容量稳定动作
●按增益、带宽列出5个型号
