型 号： 5584A
名 称：5584A 双孔光束斩波器 4Hz～400Hz、40Hz～4000Hz
品 牌：NF电子计测器
简 述： 5584A是在使用锁相放大器检测微弱光或干扰光中的光时使 用的光束斩波器。
【特長】

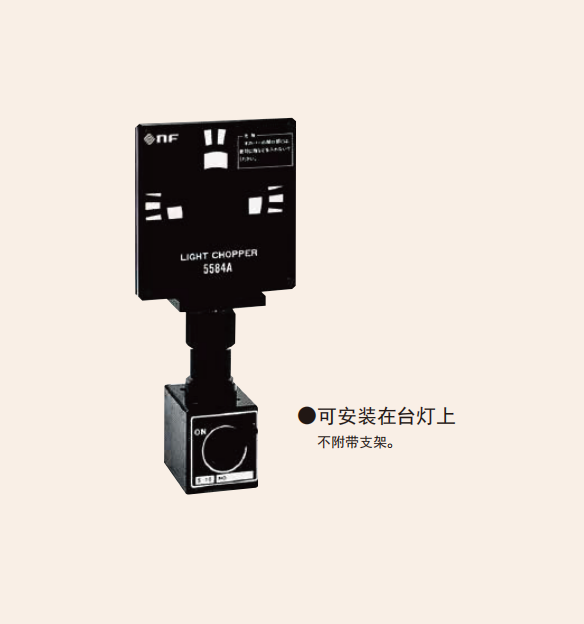

小型：为了不妨碍光路，分离控制部，实现了斩波部的小型轻量化。斩波器部M6的螺丝可以安装在台灯上。
宽范围：4Hz~400Hz和40Hz~4000Hz实现两个光圈
高稳定：频率稳定度0.06%/°C(typ.)、抖动2°rms以下和高稳定。
【概要】
5584A是在使用锁相放大器检测微弱光或干扰光中的光时使用的光束斩波器。在一定周期内斩波测量光的同时，为锁相放大器的参照信号输出与光的斩波同步的电信号。
主要定格
【控制部分】
频率范围：4.0Hz~400.0Hz、40Hz~4000kHz 连续可变
频率精度：0.1%+1
频率稳定：0.06%℃ (typ.)
频率设定：
手动:5转电位计
外部直流电压:0~±4V
绝对最大输入电压:土15V
输入阻抗:10k0±3%
频率显示：4位 LED数字显示器
参照信号输出：
输出电压电平：TTL水平
占空系数：50%±3%
输出阻抗：3000Ω±10%
电源：AC90V~132V、48Hz~62Hz、15VA以内

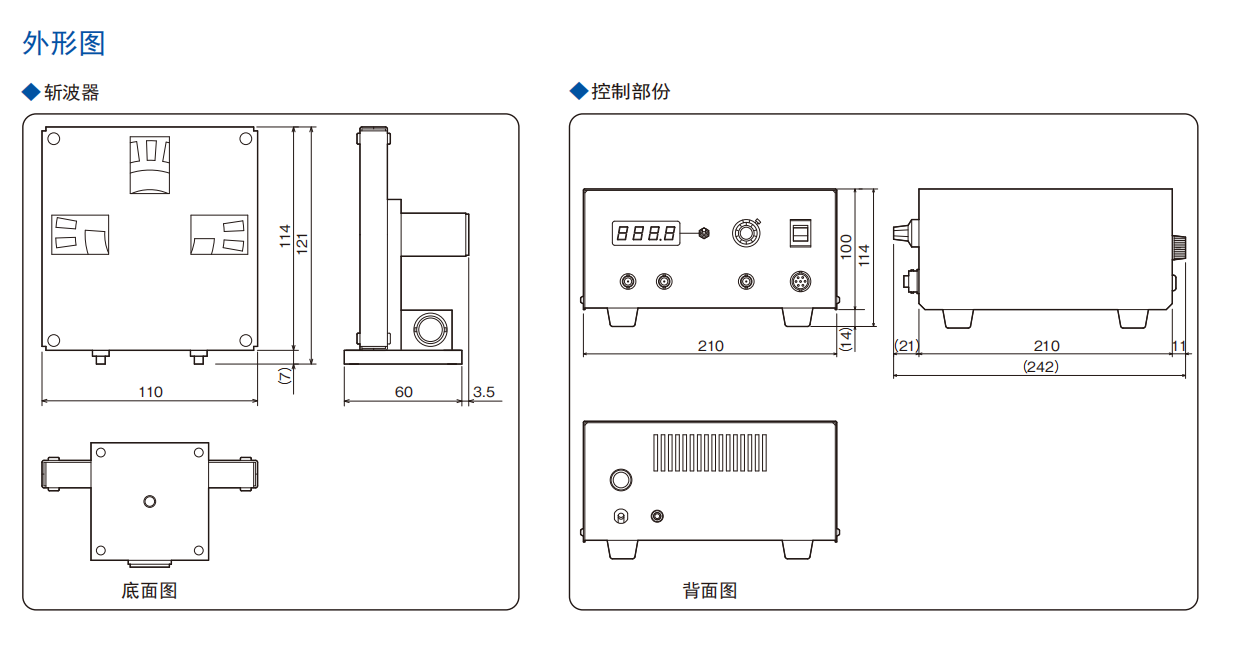

外形尺寸：100 (H)x210(W)x210(D)mm 除突起物
质量：约3.3kg
附属品：说明书X1、连接电缆(2m)X1、保险丝(0.5A)x2
【斩波器】
射束孔径：
4Hz~400Hz :29mmx10mm
40Hz~4000Hz用:5mmx10mm
占空系数：50%
斩波频率：4Hz~400Hz、40Hz~4000Hz 连续可变
抖动：2°rms以内
外形尺寸：121 (H)x110 (W)x63.5(D)mm 较大
质量：约300g(不含电缆)
