型 号： LI5600
名 称：锁相放大器LI5600系列
品 牌：NF锁相放大器
简 述： 光声法是将通过向试样照射光而生成的热能转换为压力变动，用麦克风作为音响信号进行测定的方法

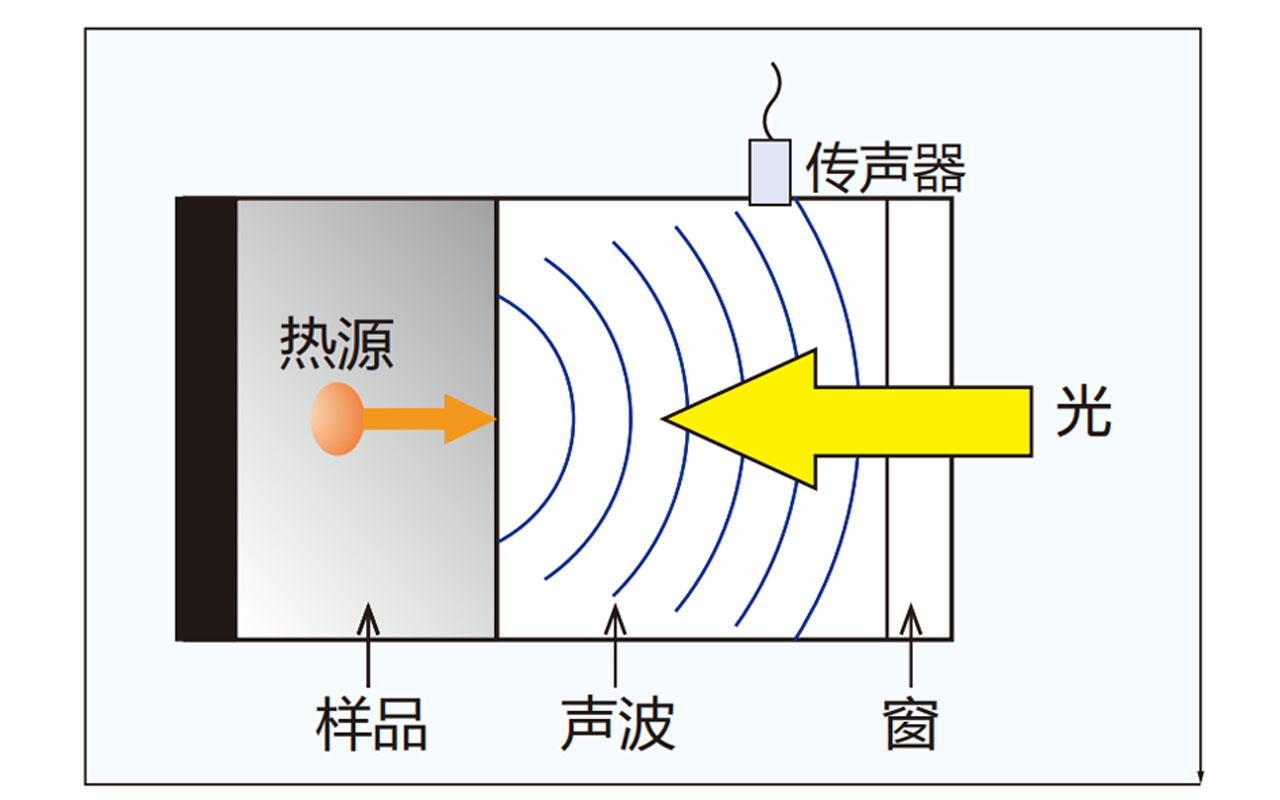

【光声法原理】

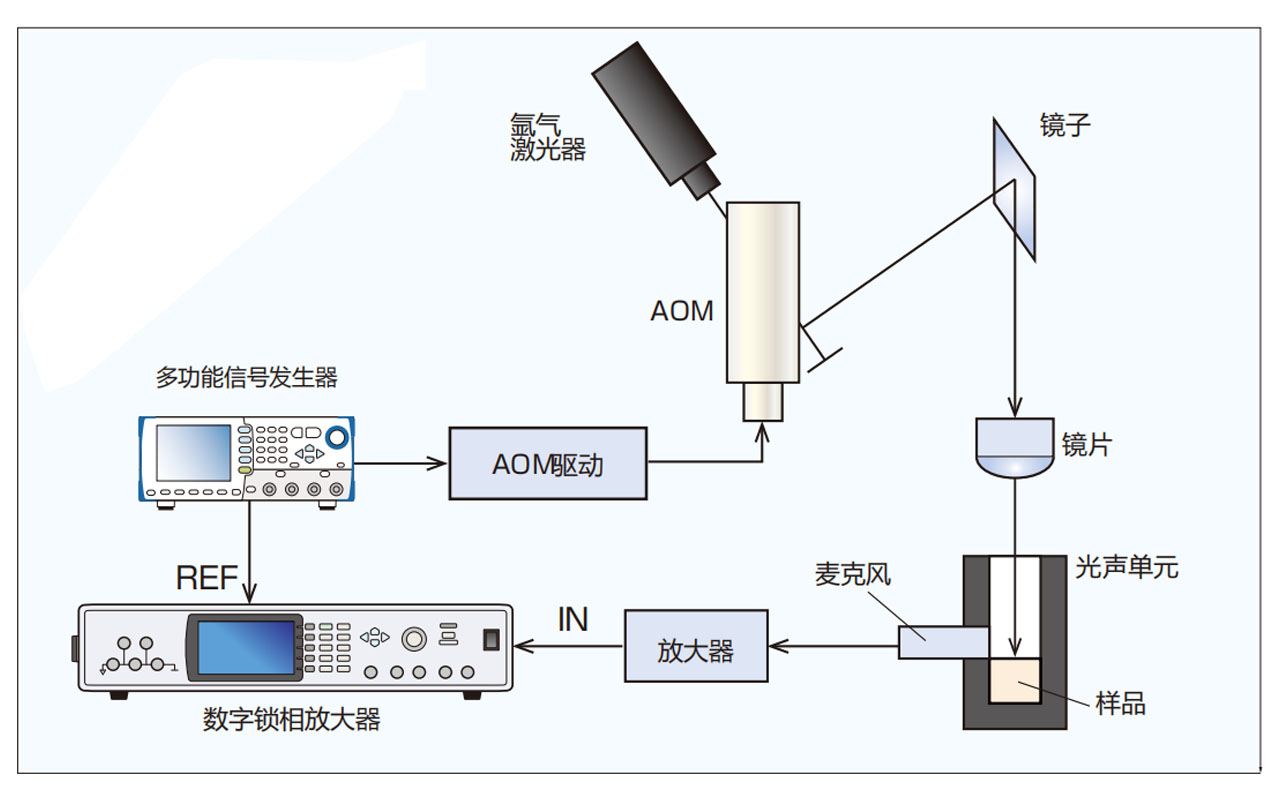

【測量案例】
●当固体样品受到光的间歇照射时，样品吸收光能，成为热源，并将其转化为热能。
●热能导致密封容器内的压力波动，麦克风将其检测为声信号。
●光照射信号从函数发生器(NF WF1973)输出并输入到AOM。
●使用锁定放大器测量麦克风信号。参考信号使用与AOM调制器调制的调制入射光相同的频率。
●在锁相放大器的测量结果中、振幅代表吸收的光能的量、相位差代表声波产生相对于间歇入射光的延迟。
【測量设备】

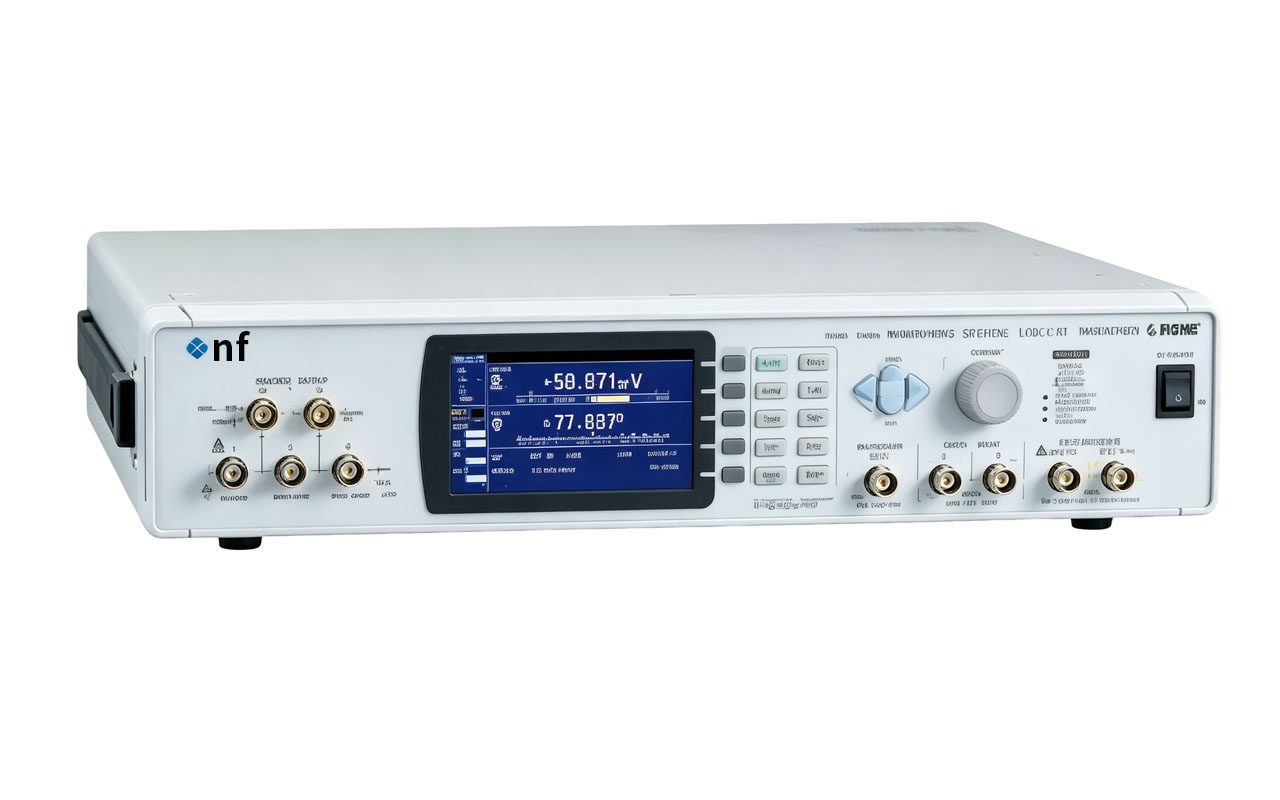

数字锁定放大器 LI5600 系列 11MHz
快速响应・高灵敏度、双频同时测量
●频率范围
LI5660: 0.5Hz～11MHz* *使用HF 输入端子时
LI5655: 0.5Hz～3MHz
LI5650/LI5645: 1mHz～250kHz
●最小时间常数
LI5660/LI5655: 1μs
LI5650/LI5645: 5μs
●双频同时测量
（LI5660/LI5655/LI5650）
●分数谐波测量
【选购指南】◎：配备 －：非配备
| LI5660 | LI5655 | LI5650 | LI5645 | ||
| 频率范围 | 0.5Hz～11MHz | 0.5Hz～3MHz | 1mHz～250kHz | 1mHz～250kHz | |
| 信号输入 | 电压(A, A-B, C, HF)、电流(I) | 电压(A, A-B)、电流(I) | 电压(A, A-B)、电流(I) | 电压(A, A-B) | |
| 10V输入 | ◎C输入端子、0.5Hz～3MHz | — | — | — | |
| 高频输入 | ◎HF输入端子、10kHz～11MHz | — | — | — | |
| 灵敏度 | A, A-B:10nV～1V F.S. (0.5Hz～3MHz) |
10nV～1V F.S. (0.5Hz～3MHz) 10fA～1μA F.S. |
10nV～1V F.S. (1mHz～250kHz) 10fA～1μA F.S. |
10nV～1V F.S. (1mHz～250kHz) — |
|
| C: 1mV～10V F.S. (0.5Hz～3MHz) | |||||
| HF: 1mV～1V F.S. (10kHz～11MHz) | |||||
| I: 10fA～1μA F.S. | |||||
| 输入转换噪声 | 4.5nV/√Hz (参考值) | — | — | — | |
| PSD(相位检波) | 2相位·2频率 | 2相位·2频率 | 2相位·2频率 | 2相位·1频率 | |
| 动态保留 | 100dB | — | — | — | |
| 时间常数 | 1μs～50ks | 1μs～50ks | 5μs～50ks | 5μs～50ks | |
| 模拟输出最高刷新率 | 约1.5M个样本/秒 | 约1.5M个样本/秒 | 约780k个样本/秒 | 约780k个样本/秒 | |
| 双频同时测量 | ◎ | ◎ | ◎ | — | |
| 分数谐波测量 | ◎基波分数波(1～63)／(1～63) | ||||
| 外部10MHz同步 | ◎ | ||||
| 测量参数 | X,Y,R,θ,DC,NOISE | ||||
| 外部控制 | USB, GPIB, RS-232, LAN | ||||
【关连产品】支持微小信号测量的产品

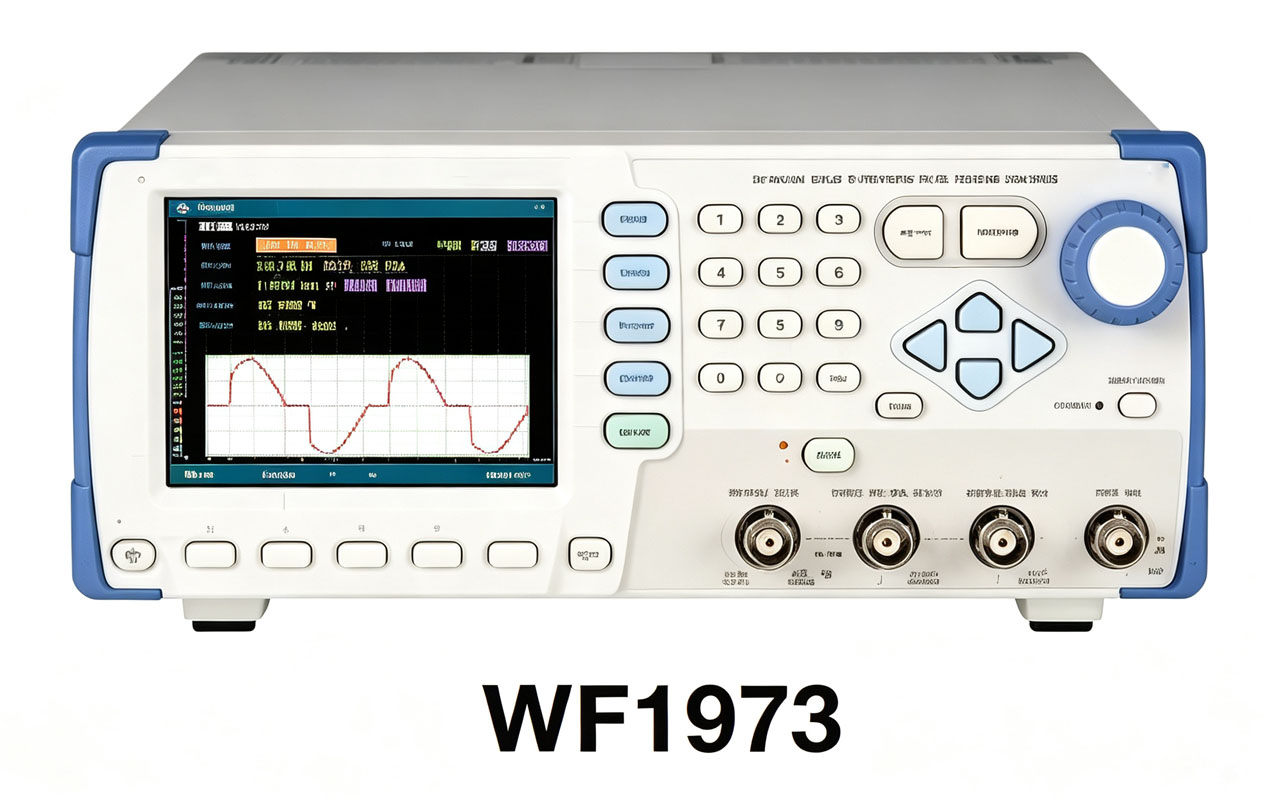

多功能信号发生器 WF1973(1CH)/WF1974(2CH)
【AOM驱动用信号源】
●振荡频率 0.01uHz~30MHz
●振幅分辨率 14bit
●振幅设定 最大20Vp-p/开放
●WF1973:1CH, WF1974: 2CH
