型 号： LP6016-01 / LP6016-01P/LP5391 / LP5392 /LP5393 / LP5394
名 称：低噪声直流电源
品 牌：NF精密测量用直流电源
简 述： 满足精密测量领域严格的低噪声要求 超低噪声直流电源
满足精密测量领域严格的低噪声要求超低噪声直流电源
【LP5394】
输出噪声电压为10μVrms 以下，作为直流电源以合理的价格提供最高水平的低噪音。●1/4 机架尺寸支持机架组装，容易多通道化

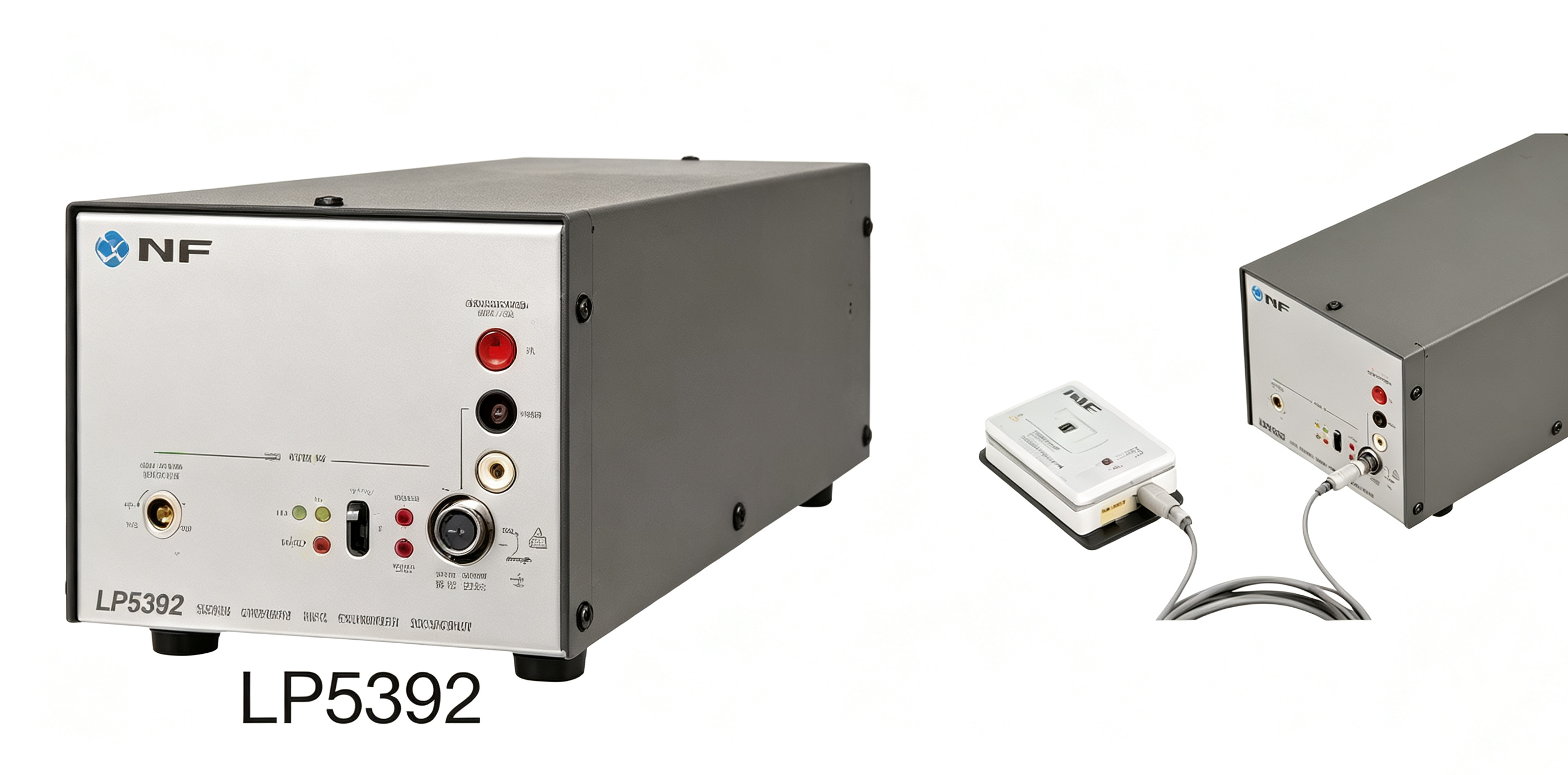

【LP5392/LP5393】
通过其输出噪声电压10μVrms 以下低噪声、最大限度地发挥低噪声放大器SA系列（电压放大器・电流放大器）的性
能。

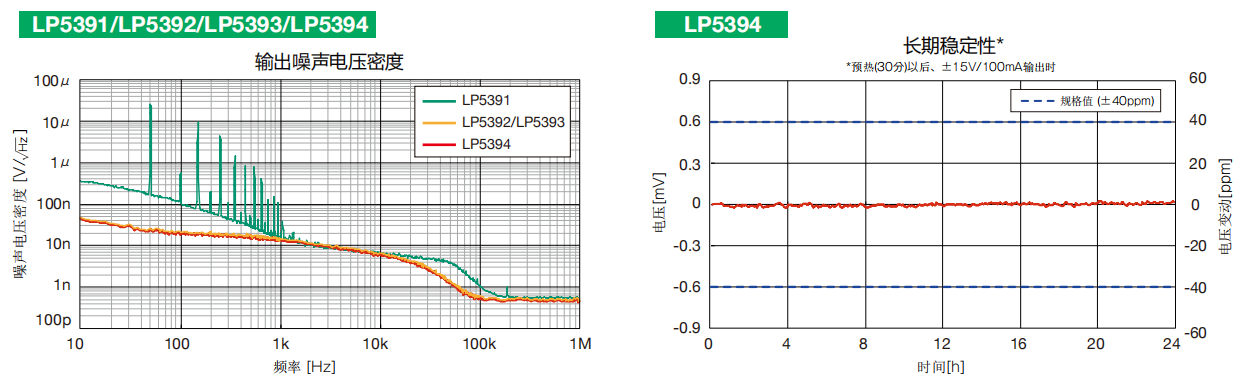

输出噪声电压：10μVrms 以下 typ.
●输出电压稳定性：±20ppm/℃ typ.
●输出电压：±12V ～ ±15V
●输出电流：最大 0.1A
●1/4 机架尺寸
●输入电压 LP5392 : AC100V
LP5393 : AC100V/120V/220V/240V 切换

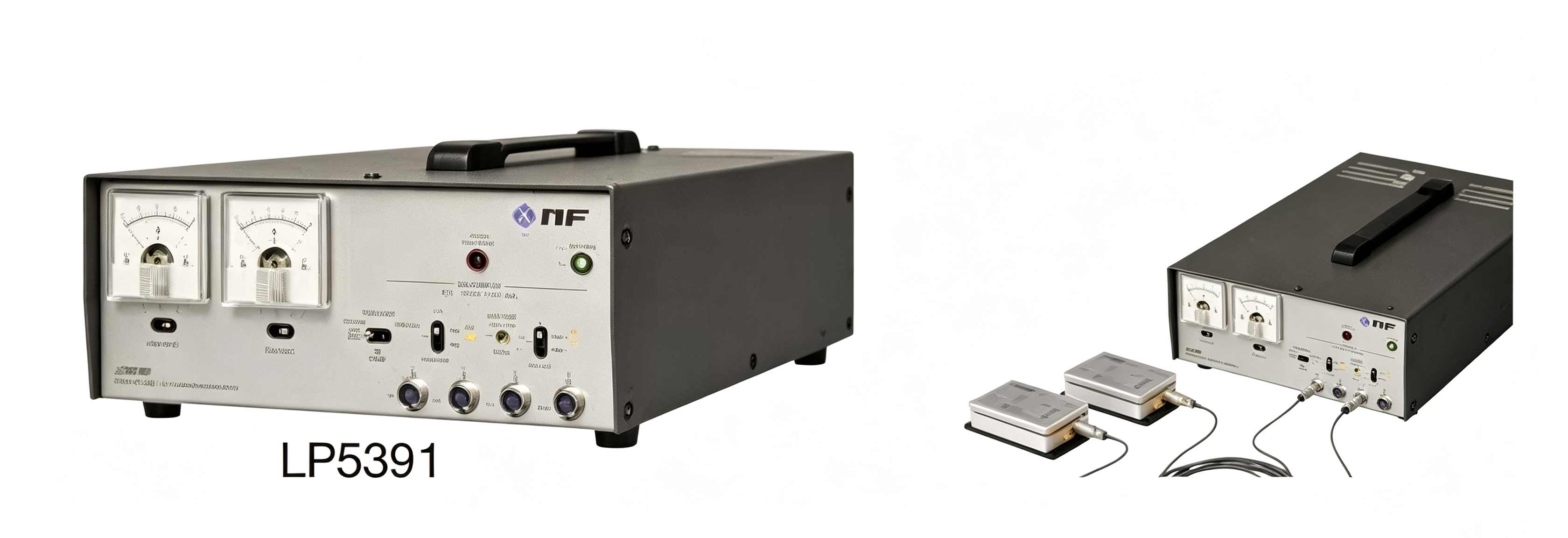

【LP5391】
可以同时为多台设备供电。
较大可驱动4台低杂音放大器SA系列。
*部分型号3 台
●2 系统/ 2 输出同时输出
●输出电压：±15V±10% 可变
●输出电流：较大 0.3A（4 输出合计）
●1/2 机架尺寸

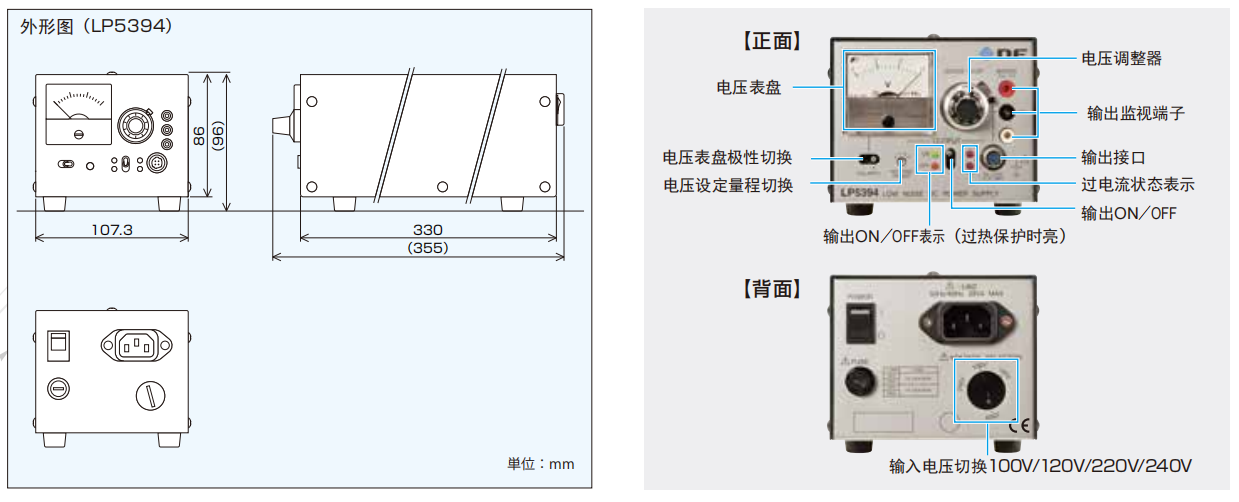

【LP5394 主要规格】
项目
规格参数
输出电压
0V ~ ±15V
电压设定
通过前面板的VOLTAGE RANGE的设置旋钮
设定范围3V：0V ~ ±3V
设定范围5V：0V ~ ±5V
设定范围10V：0V ~ ±10V
设定范围15V：0V ~ ±15V
电压调整方法
通过前面板的10圈旋转电位器设定
V可以从0调节至额定较大电压（电压设定值=10：额定较大电压）
旋钮最小设定量程：额定电压0.2%
电压设定精度
设定值为10时则为额定电压的±1%
设定值为0时则为0±20mV
较大输出电流
0.1A
输出ON/OFF
通过前面板开关
电压表
2.5级、额定较大电压15V、附带极性切换开关
输出监视器
通过前面板的MONITOR插口连接（Zout=1kΩ）
输入波动
±3.5mV以内（相对于电源±10%时）
负载波动
±10mV以内（以负载0%基准、相对负载0~100%时）
波纹噪声
10μVrms以下（typ.）
（负载0~100%、频率10Hz~20MHz）
输出电压温度系数*1
±10ppm/℃(typ.)
时间变动*1
±40ppm(typ.)（启动预热后8小时）
输出插头
HR10-7R-4S(73)型（正面）
电源-电压
AC100V/120V/220V/240V（切换开关）±10%
但在AC250V以下
电源-频率
50Hz/60Hz ±2Hz
电源-消耗功率
25VA以下
过电压类别
II
绝缘电阻
全电源输入对机箱：50MΩ以上(DC500V时)
全电源输入对直流输出：50MΩ以上(DC500V时)
输出GND对机箱：10MΩ
耐电压
全电源输入对机箱：AC1500V 1分钟
全电源输入对直流输出：AC1500V 1分钟
输出GND对机箱：±42Vpk（DC+ACpeak）
保护性能
过电流保护：下垂特性（约0.15A）、自动恢复型
过电流状态提示：面板正面±OCP LED提示灯
过热保护：内部温度75℃以上则停止输出
过热保护提示：正面面板的输出OFF LED闪烁（自动恢复）
工作温度范围
0~+50℃，但是1天的平均气温不超过40℃
工作湿度范围
25~80%RH
但是绝对湿度为1~25g/m³、无冷凝
保管温度范围
－10~+50℃，但是1天的平均气温不超过40℃
保管湿度范围
25~80%RH
但是绝对湿度为1~29g/m³、无冷凝
冷却方式
自然空冷
污染度
2（室内使用）
预热时间
30分
外形尺寸（mm）
107(W)×86(H)×330(D)（突起部分除外）
质量
约1.75kg（附属品除外）
RoHS
Directive 2011/65/EU
EMC
EN 61326-1
EN 61000-3-2
EN 61000-3-3
安全性
EN 61010-1:2010
附件
电源线组（2m、3级）、保险丝（备用）、使用说明书
备注
*1 对应范围全比例电压
【LP5392/LP5393 主要规格】
| 项目 | 规格参数 |
| 输出电压 | ±12V ~ ±15V |
| 电压设定 | 调整器右旋切 ±15V±1% |
| 调整器左旋切 ±12V±1% | |
| 电压调整方法 | 通过前面板的调整器 |
| 最大电流 | ±0.1A |
| 输出ON/OFF | 通过前面板的开关 |
| 输出监视器 | 通过前面板的MONITOR插口连接（Zout=1kΩ） |
| 输入波动 | ±3.5mV以内（相对于电源±10%时） |
| 负载波动 | ±15mV以内（以负载0%基准、相对负载0~100%时） |
| 波纹噪声 | 10μVrms以下（typ.）（负载0~100%、频率10Hz~20MHz） |
| 输出电压温度系数 | ±20ppm/℃(typ.) |
| 时间变动 | ±50ppm(typ.)（启动预热后8小时） |
| 输出插头 | HR10-7R-4S(73)型（前面板） |
| 电源-电压 | LP5392：AC100V±10% |
| LP5393：AC100V/120V/220V/240V±10%（250V以下） | |
| 电源-频率 | 50Hz/60Hz ±2Hz |
| 电源-消耗功率 | 25VA以下 |
| 过电压类别 | II |
| 绝缘电阻 | 全电源输入对机箱：50MΩ以上(DC500V时) |
| 全电源输入对直流输出：50MΩ以上(DC500V时) | |
| 输出GND对机箱：1MΩ | |
| 耐电压 | 全电源输入对机箱：AC1500V 1分钟 |
| 全电源输入对直流输出：AC1500V 1分钟 | |
| 输出GND对机箱：±42Vpk（DC+ACpeak） | |
| 保护性能 | 过电流保护：下垂特性（约0.15A）、自动恢复型 |
| 过电流状态表示：面板正面OCP LED提示灯 | |
| 过热保护：内部温度75℃以上则停止输出 | |
| 过热保护提示：正面面板的输出OFF LED闪烁（自动恢复） | |
| 工作温度范围 | 0~+50℃ |
| 工作湿度范围 | 5~85%RH，但是绝对湿度为1~25g/m³、无冷凝 |
| 保管温度范围 | -10~+60℃ |
| 保管湿度范围 | 5~95%RH，但是绝对湿度为1~25g/m³、无冷凝 |
| 冷却方式 | 自然空冷 |
| 污染度 | 2（室内使用） |
| 预热时间 | 30分 |
| 外形尺寸（mm） | 107(W)×86(H)×330(D)（突起部分除外） |
| 质量 | 约1.6kg（附属品除外） |
| RoHS | Directive 2011/65/EU |
| 安全性 | LP5392：遵守 JIS C 1010-1:2014 |
| LP5393：遵守 EN 61010-1 | |
| 附件 | 电源线组（2m、3级）、保险丝（备用）、使用说明书 |
| 输出电压 | ±15V |
| 较大输出电流*1 | ±0.3A（4输出总和） |
| 输出电压调整精度 | ±10%（正负输出共用、4输出共用） |
| 输出电压调整器 | 通过前面板的调整器 |
| 输出ON/OFF | 2输出联动的2系统（带负电） |
| 电压表 | 2.5级、全量程0.5A、带正负电源监控切换开关 |
| 电流表 | 2.5级、全量程0.5A、带正负电源监控切换开关 |
| 输入波动 | ±3.5mV以内（相对于电源±10%时） |
| 负载波动 | ±75mV以内（以负载0%基准、相对负载0~100%时） |
| 波纹噪声 | 350μVrms以下（负载100%、频率10Hz~1MHz） |
| 输出插头 | HR10-7R-4S(73) 前面板4个 |
| 浮地/GND切换 | 输出GND浮动或外壳GND连接切换 |
| GND切换 | 通过前面板开关切换 |
| GND间耐电压 | 耐电压：距机箱较大±42V |
| （浮地时、输出GND-机箱GND间电阻1MΩ） | |
| 电源-电压 | AC100V/120V/220V/240V±10%（250V以下）后面板开关切换 |
| 电源-频率 | 50Hz/60Hz ±2Hz |
| 电源-消耗功率 | 50VA以下 |
| 过电压类别 | II |
| 绝缘电阻 | 全电源输入对机箱：50MΩ以上(DC500V时) |
| 全电源输入对直流输出：50MΩ以上(DC500V时) | |
| 耐电压 | 全电源输入对机箱：AC1500V 1分钟 |
| 全电源输入对直流输出：AC1500V 1分钟 | |
| 保护性能 | 过电流保护：下垂特性（约0.4A）、自动恢复型 |
| 过电流状态提示：约0.35A LED点亮 | |
| 工作温度范围 | 0~+40℃ |
| 工作湿度范围 | 30~80%RH，但是绝对湿度为1~25g/m³、无冷凝 |
| 保管温度范围 | -10~+50℃ |
| 保管湿度范围 | 30~80%RH，但是绝对湿度为1~25g/m³、无冷凝 |
| 冷却方式 | 自然空冷 |
| 污染度 | 2（室内使用） |
| 外形尺寸（mm） | 215(W)×86(H)×332(D)（突起部分除外） |
| 质量 | 约5.5kg（附属品除外） |
| RoHS | Directive 2011/65/EU |
| 附件 | 电源线组（2m、3级）、保险丝（备用）、使用说明书 |
| 备注 | *1 SA-421F5同时驱动时最多3台 |

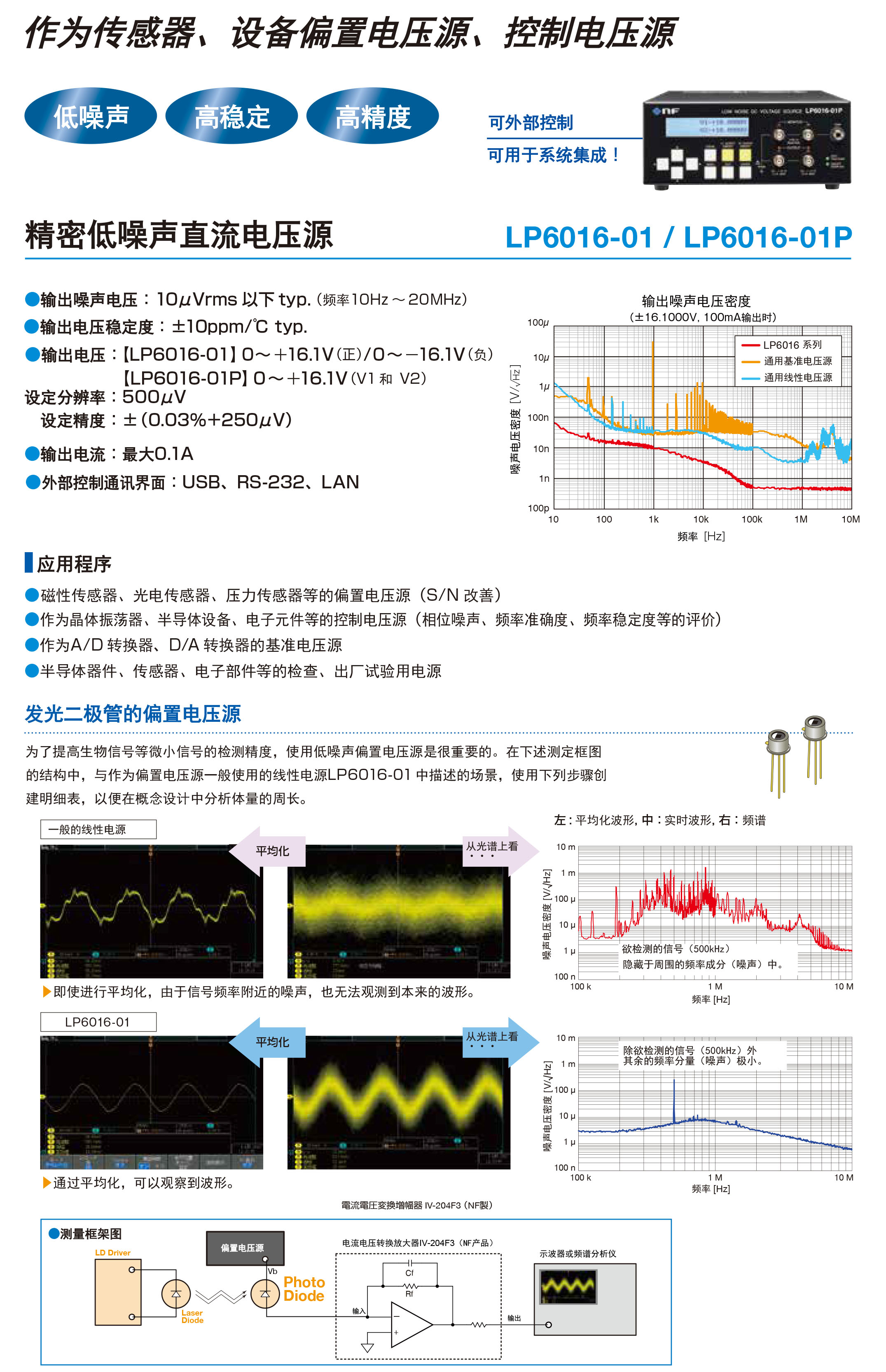

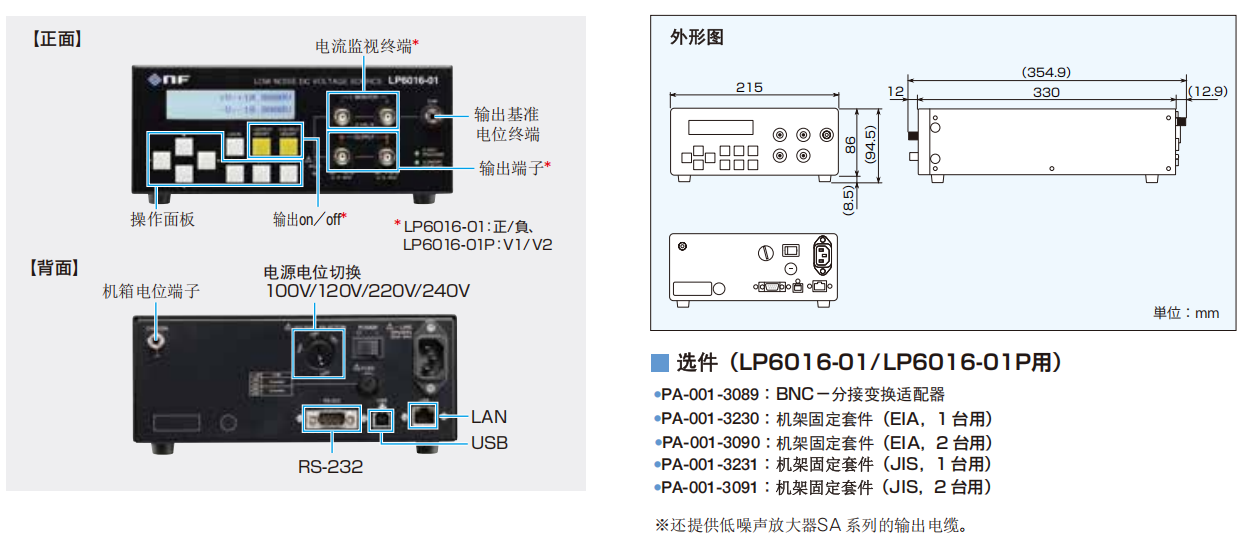

【LP6016-01 / LP6016-01P主要规格】
| LP6016-01 | LP6016-01P | |
| 电压范围 | 正：0.0000V ~ +16.1000V | V1：0.0000V ~ +16.1000V |
| 负：0.0000V ~ -16.1000V | V2：0.0000V ~ -16.1000V | |
| 设定分辨率 | 0.0005V（500μV） | |
| 设定精度 | ±(0.03%的|设定值|+250μV) | |
| ※环境温度23℃±5℃ | ||
| 温度稳定性 | ±10ppm/℃ typ. | |
| 较大电流 | ±100mA（|输出电压|≥1V、0~50℃） | |
| ±100mA（|输出电压|<1V、0~40℃） | ||
| ±90mA（|输出电压|<1V、40~50℃） | ||
| 稳定时间 | 100ms（无负载） | |
| 电压输入可变动值 | ±0.1mV以内（电源电压±10%） | |
| 负载输入可变动值 | ±5mV以内（负载0mA为基准，对于0~100mA的负载变动） | |
| 纹波噪声 | 10μVrms以下 typ.（负载0mA~100mA、频率10Hz~20MHz） | |
| 时间稳定性 | ±40ppm typ.（预热8小时后） | |
| 输出连接器 | BNC连接器（母端） | |
| 电流监视-功能 | 输出电流的绝对值以1V/0.1A倍的电压输出 | |
| 电流监视-精确度 | ±(1%+1.5mA)（23℃±5℃） | |
| ±(1%+2.0mA)（0~50℃） | ||
| 电流监视-输出阻抗 | 1kΩ | |
| 电流监视-输出连接端 | BNC连接器（母端） | |
| 电源-电压 | AC100/120/220/240V ±10%、AC 250V以下 | |
| 电源-频率 | 50/60Hz ±2Hz | |
| 电源-能耗 | 28VA以下 | |
| 过电压类别 | II | |
| USB | USB2.0全速版、设备类型CDC | |
| RS-232 | 波特率：9600/19200/38400/57600bps | |
| LAN | 10BASE-T/100BASE-TX、TCP/IP | |
| 绝缘电阻 | 全电源输入对机箱：50MΩ以上(DC500V) | |
| 全电源输入对电源输出：50MΩ以上(DC500V) | ||
| 输出基准电位对机箱：10MΩ | ||
| 耐电压 | 全电源输入对机箱·全输出：AC1500V 1分钟 | |
| 输出基准电位对机箱：±42Vpk（DC+ACpeak） | ||
| 过流保护 | 当电流超过约100mA毫安时，显示屏将显示"OCP" | |
| 约150mA下垂特性（自动恢复型） | ||
| 过热保护 | 当内部温度超出定值后，输出OFF | |
| 显示屏会显示"OHP" | ||
| 工作温湿度范围 | 温度：0℃~+50℃ | |
| 湿度：5%~85%RH、绝对湿度1g/m³~25g/m³、无冷凝 | ||
| 保存温湿度范围 | 温度：-10℃~+60℃ | |
| 湿度：5%~95%RH、绝对湿度1g/m³~29g/m³、无冷凝 | ||
| 污染度 | 2（室内使用） | |
| 预热时间 | 60分 | |
| 外观尺寸（mm） | 215×86×330（突起部分除外） | |
| 质量 | 约3.5kg（附属品除外） | |
| RoHS | Directive 2011/65/EU | |
| EMC | EN 61326-1 | |
| EN 61000-3-2 | ||
| EN 61000-3-3 | ||
| 安全性 | EN 61010-1:2010 | |
| 附件 | 电源线组（2m、3极）、保险丝（备用）、操作手册 | |
