型 号： LI5600
名 称：锁相放大器 LI5600 系列
品 牌：NF回路设计

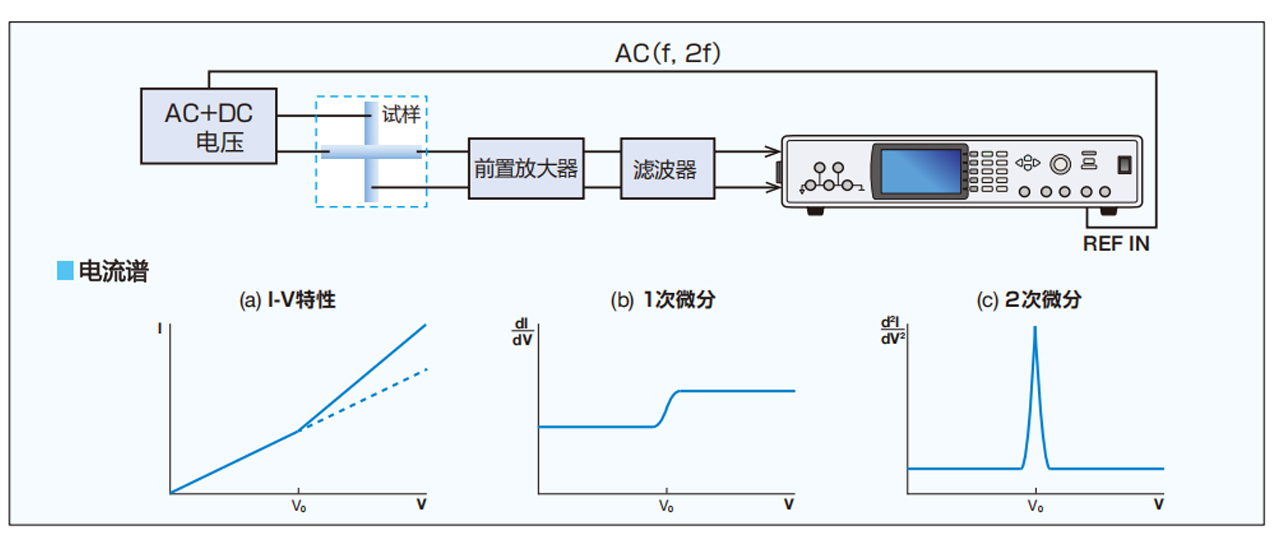

简 述： 隧道磁电阻效应（Tunneling Magnetoresistance Effect, TMR 效应）是指，在两层强磁体之间夹着一层绝缘体的结构中
●通过利用锁定放大器的谐波测量功能，可进行参考信号的2倍频率测量（2次微分输出）。
【測量设备】

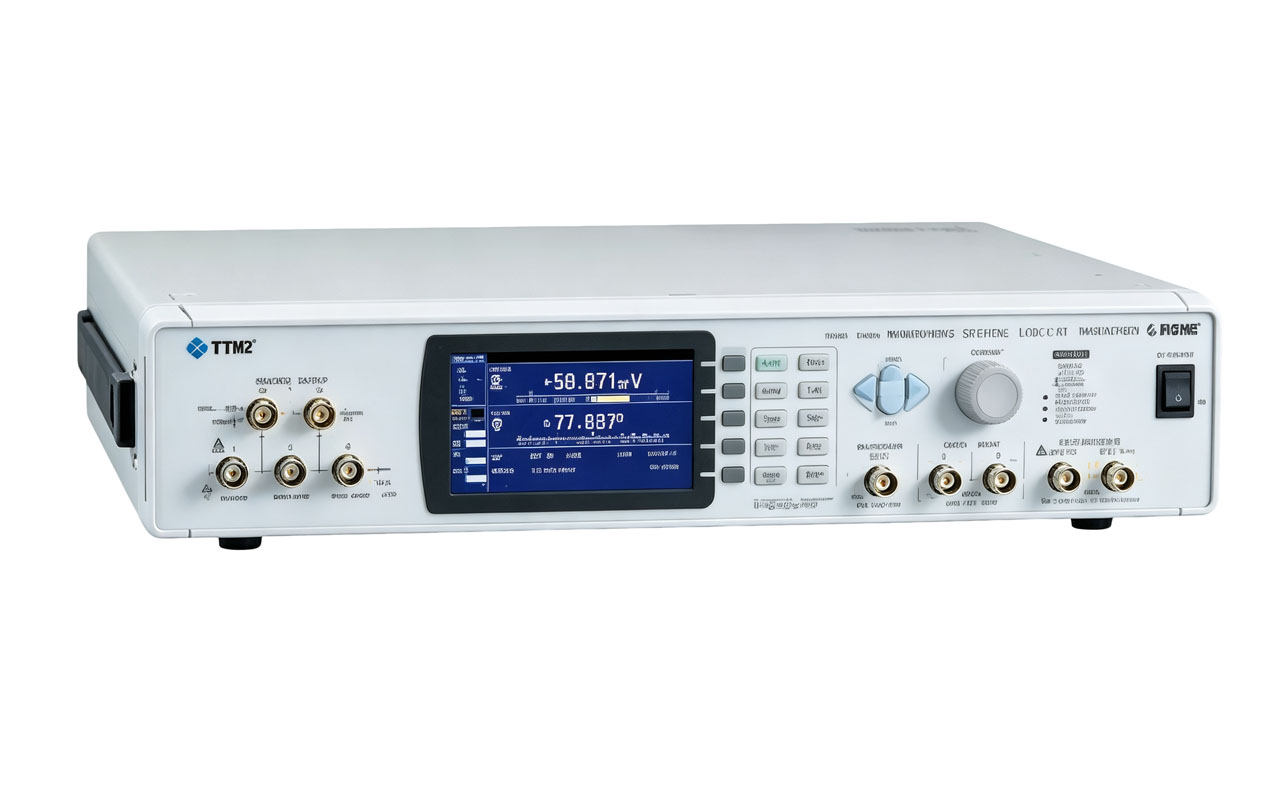

数字锁定放大器 LI5600 系列 11MHz
快速响应・高灵敏度、双频同时测量
●频率范围
LI5660: 0.5Hz～11MHz* *使用HF 输入端子时
LI5655: 0.5Hz～3MHz
LI5650/LI5645: 1mHz～250kHz
●最小时间常数
LI5660/LI5655: 1μs
LI5650/LI5645: 5μs
●双频同时测量
（LI5660/LI5655/LI5650）
●分数谐波测量
【选购指南】◎：配备 －：非配备
LI5660
LI5655
LI5650
LI5645
频率范围
0.5Hz～11MHz
0.5Hz～3MHz
1mHz～250kHz
1mHz～250kHz
信号输入
电压(A, A-B, C, HF)、电流(I)
电压(A, A-B)、电流(I)
电压(A, A-B)、电流(I)
电压(A, A-B)
10V输入
◎C输入端子、0.5Hz～3MHz
—
—
—
高频输入
◎HF输入端子、10kHz～11MHz
—
—
—
灵敏度
A, A-B:10nV～1V F.S. (0.5Hz～3MHz)
10nV～1V F.S. (0.5Hz～3MHz)
10fA～1μA F.S.
10nV～1V F.S. (1mHz～250kHz)
10fA～1μA F.S.
10nV～1V F.S. (1mHz～250kHz)
—
C: 1mV～10V F.S. (0.5Hz～3MHz)
HF: 1mV～1V F.S. (10kHz～11MHz)
I: 10fA～1μA F.S.
输入转换噪声
4.5nV/√Hz (参考值)
—
—
—
PSD(相位检波)
2相位·2频率
2相位·2频率
2相位·2频率
2相位·1频率
动态保留
100dB
—
—
—
时间常数
1μs～50ks
1μs～50ks
5μs～50ks
5μs～50ks
模拟输出最高刷新率
约1.5M个样本/秒
约1.5M个样本/秒
约780k个样本/秒
约780k个样本/秒
双频同时测量
◎
◎
◎
—
分数谐波测量
◎基波分数波(1～63)／(1～63)
外部10MHz同步
◎
测量参数
X,Y,R,θ,DC,NOISE
外部控制
USB, GPIB, RS-232, LAN
【关连产品】支持微小信号测量的产品
世界最高水平低噪声性能、高精度的信号处理

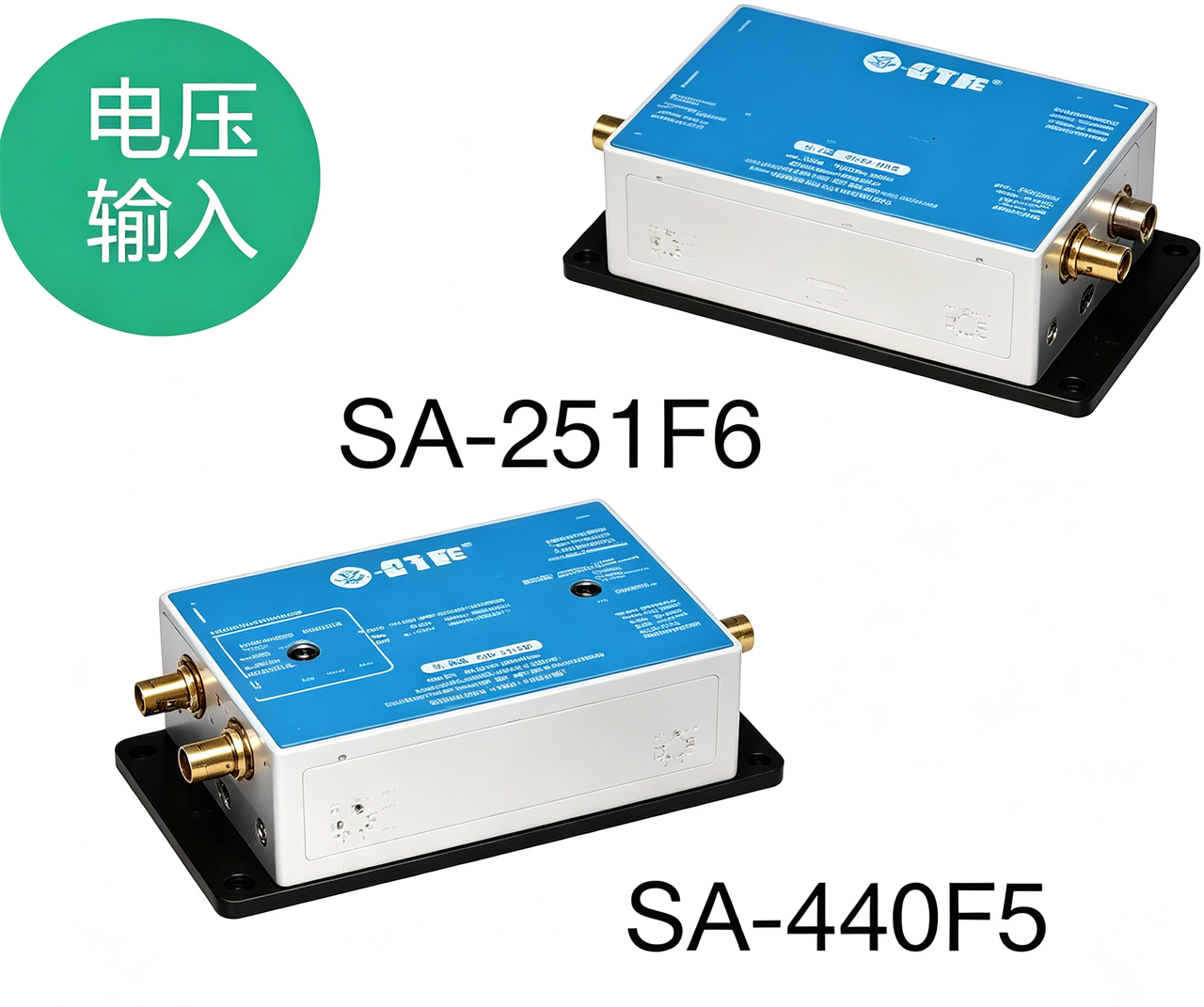

低噪声放大器：SA-200/ SA-400系列
对应广泛信号源的极微小信号用放大器
●低噪声
输入换算噪声电压 0.25nVNHz(SA-251F6)
●低宽带 DC~最高100MHzSA-440F5
●低根据频带、输入形式、输入阻抗11个型号

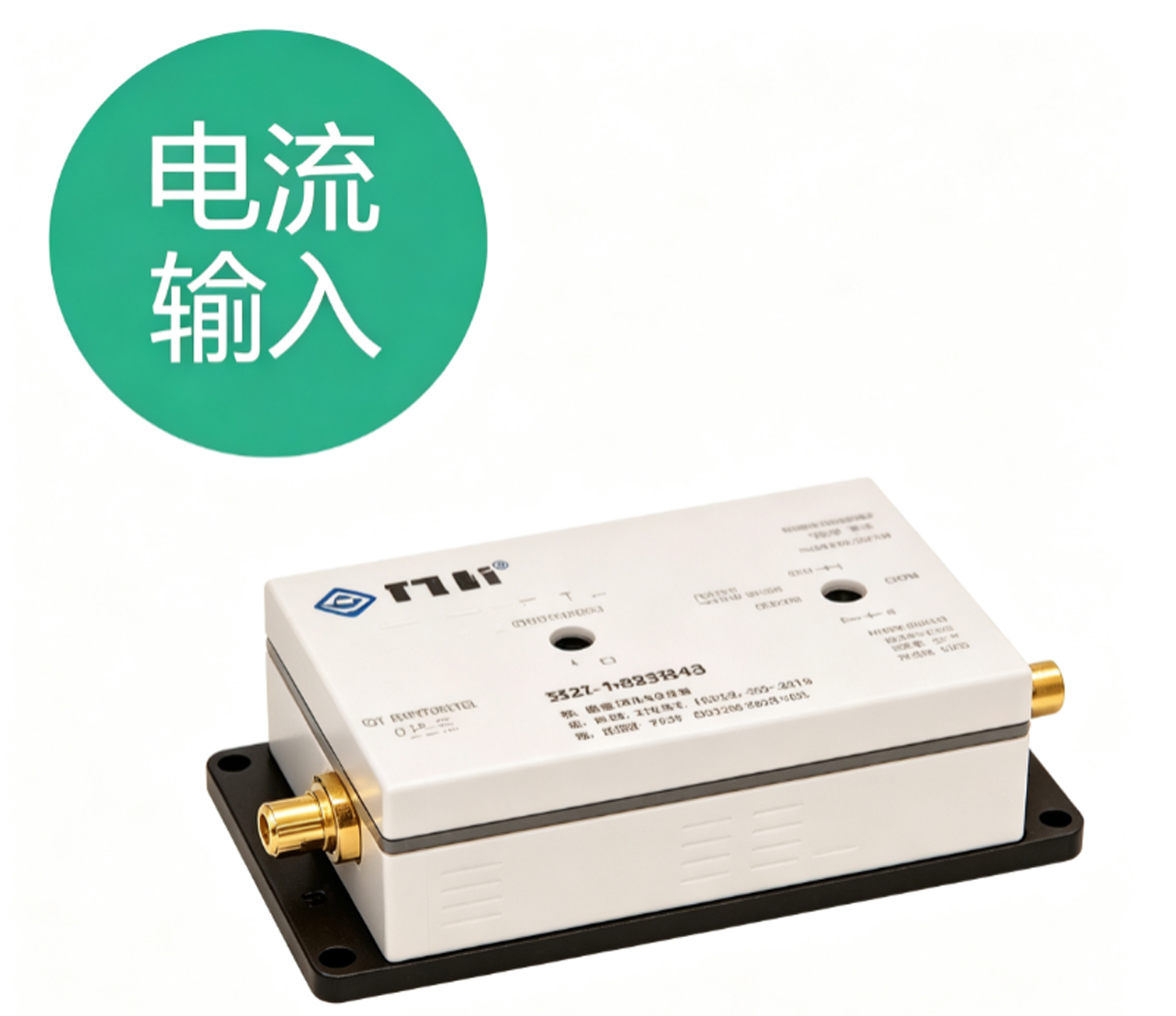

【SA-600系列】
高增益、宽频带、高稳定性的电流放大器
●兼具高增益和宽带（100G V/A、DC ～ 2kHz）
●对传感器、连接电缆的容量稳定动作
●按增益、带宽列出5个型号
