型 号： LI5660 / LI5655
名 称：锁相放大器 LI5660 / LI5655
品 牌：NF锁相放大器
简 述： 泵浦探测光谱法是一种用于验证太赫兹波时域现象的测量手段
KEY WORDS
●THz 波
●飞秒激光器
●泵探头
泵浦探测光谱法是一种用于验证太赫兹波时域现象的测量手段。该方法通过太赫兹波激发物质，并利用探测光脉冲检测太赫兹波。通过改变泵浦光与探测光的时序关系，可以追踪光反应从启动到终止的全过程。
【NF锁相放大器】
●测量适用于泵浦光脉冲的频率（数百 kHz ~ 几 MHz）
●超过100dB的动态储备可消除干扰光进行测量
●1μs的最小时间常数可以加快测量速度
【测定案例】

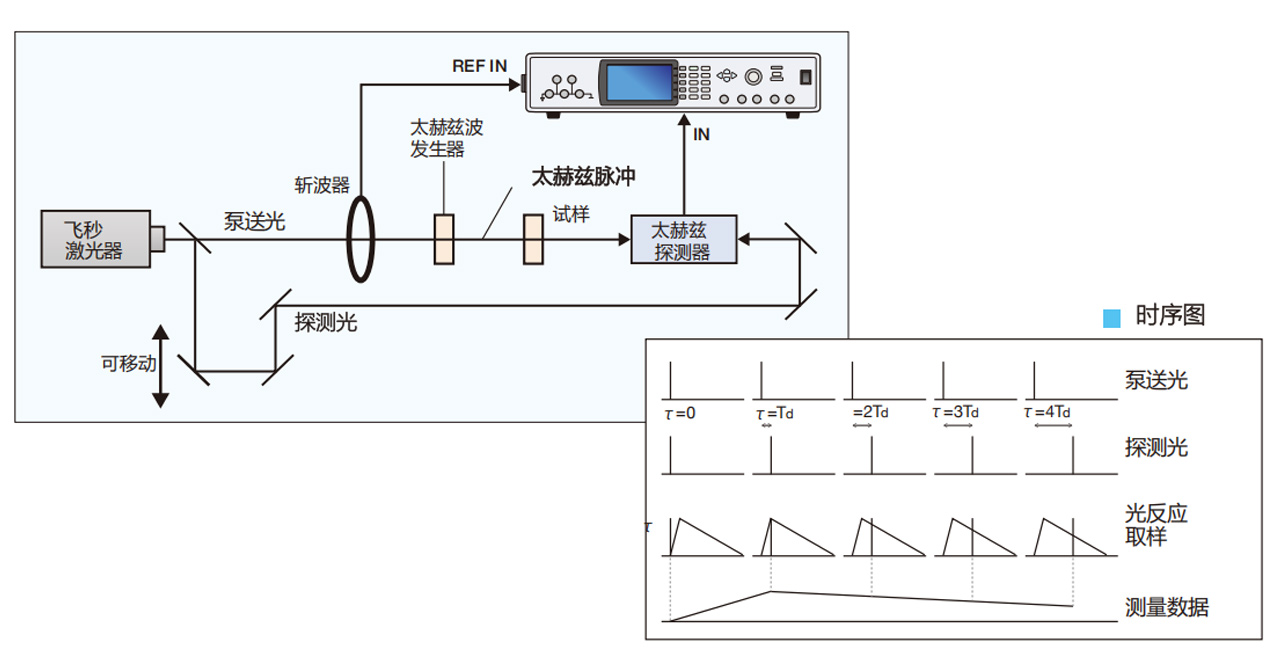

●由于太赫兹脉冲波信号直接测量困难，本测量例采用激光光源输出一定重复周期的泵浦光。
●通过调整可动部，伸缩光路长度，以确定探针光相对于泵浦光的延迟时间。
●使用锁相放大器连续观察泵浦光和探测光延迟时间的特性，可以对光学反应进行采样。
【測量设备】

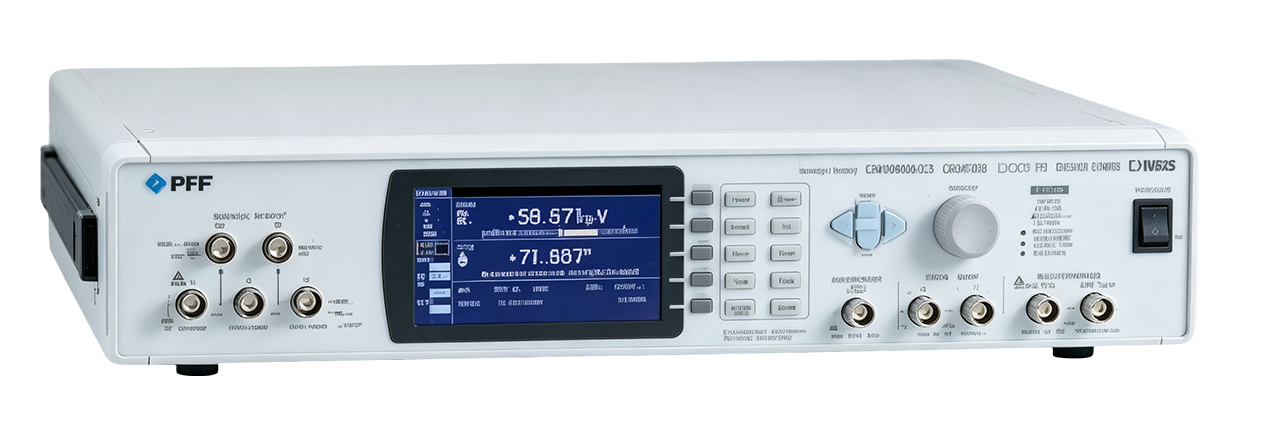

数字锁定放大器 LI5600 系列
快速响应・高灵敏度、双频同时测量
●频率范围
LI5660: 0.5Hz～11MHz* *使用HF 输入端子时
LI5655: 0.5Hz～3MHz
LI5650/LI5645: 1mHz～250kHz
●较小时间常数
LI5660/LI5655: 1μs
LI5650/LI5645: 5μs
●双频同时测量（LI5660/LI5655/LI5650）
●分数谐波测量
【选购指南】
LI5660
LI5655
LI5650
LI5645
频率范围
0.5Hz～11MHz
0.5Hz～3MHz
1mHz～250kHz
1mHz～250kHz
信号输入
信号输入
电压 (A, A‑B, C, HF)、电流（I）
电压 (A, A‑B)、电流（I）
电压 (A, A‑B)、电流（I）
电压 (A, A‑B)
10V 输入
◎(C 输入端子、0.5Hz～3MHz)
—
—
—
高频输入
◎(HF 输入端子、10kHz～11MHz)
—
—
—
灵敏度
A, A‑B : 10nV～1V F.S. (0.5Hz～3MHz)
10nV～1V F.S. (0.5Hz～3MHz)
10nV～1V F.S. (1mHz～250kHz)
10nV～1V F.S. (1mHz～250kHz)
C : 1mV～10V F.S. (0.5Hz～3MHz)
10fA～1 μA F.S.
10fA～1 μA F.S.
—
HF : 1mV～1V F.S.(10kHz～11MHz)
I : 10fA～1μA F.S.
输入转换噪声
4.5nV/√Hz（参考值）
PSD (相位检波)
2 相位・2 频率
2 相位・2 频率
2 相位・2 频率
2 相位・1 频率
动态保留
100dB
时间常数
1μs～50ks
1μs～50ks
5μs～50ks
5μs～50ks
模拟输出最高刷新率
约 1.5M 个样本 / 秒
约 1.5M 个样本 / 秒
约 780k 个样本 / 秒
约 780k 个样本 / 秒
双频同时测量
◎
◎
◎
—
分数谐波测量
◎基波分数波（1～63）／（1～63）
外部 10MHz 同步
◎
测量参数
X, Y, R, θ, DC, NOISE
外部控制
USB, GPIB, RS‑232, LAN
【关连产品】支持微小信号测量的产品
精密低噪声直流电压源：传感器·设备的高精度控制
低噪声·高稳定·高精度
（LP6016-01/LP6016-01P）
●输出噪声电压：10uVrms以下typ.
●输出稳定性：±10ppm/°Ctyp.
●输出电压：
LP6016-01：0 ～ ±16.1V（正・负输出）
LP6016-01P：0 ～+16.1V（2 输出）
设定分辨率 500μV
设置精度 ±（0.03%＋250μV）
【5584A】光斩波器：激光的分析・测量
●与锁定放大器组合、检测微弱光或干扰光中的光时用光束斩波器
●4Hz～400Hz、40Hz～4kHz
