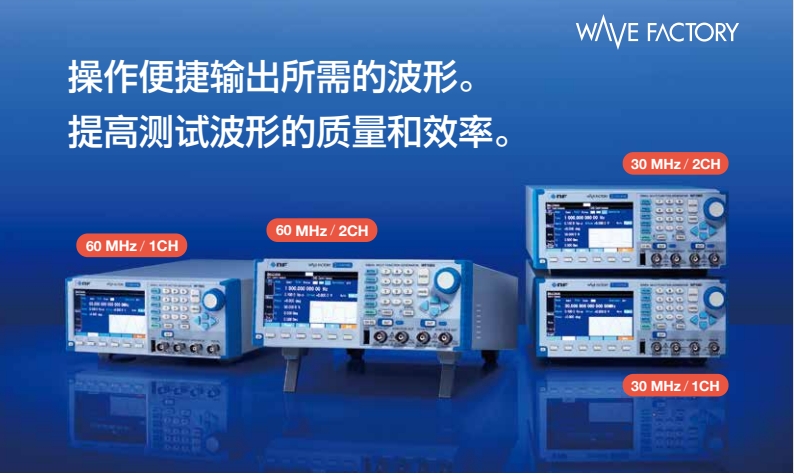

型 号： WF1981 / WF1982 / WF1983 / WF1984
名 称：多功能信号发生器WF1981 / WF1982 / WF1983 / WF1984
品 牌：NF多功能信号发生器
简 述： 任意波形 : 最大 64 Mi words/ 波形 (WF1983/WF1984)
0 至 30 MHz / 0 至 60 MHz, 分辨精度 0.01 μHz
■ 16 -bit, 21 Vp-p/ 开放式
■ 输入输出浮接
■ 低失真 , 低抖动
■ 从输出功能
■ 参数可变波形
■ 脉冲边缘可变函数
■ 任意波形 : 最大 64 Mi words/ 波形 (WF1983/WF1984)

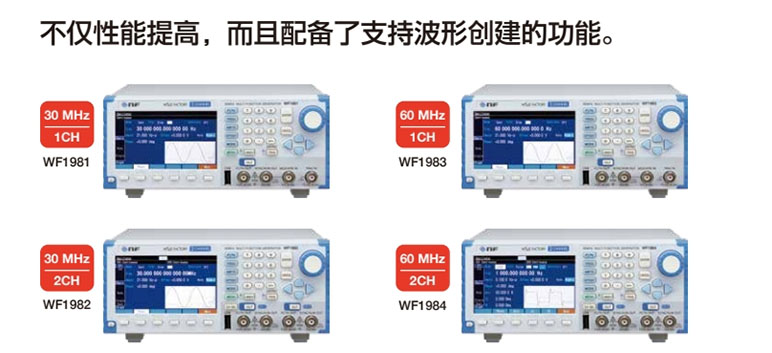

| 主要规格 | |||||
| 型号 | WF1981 | WF1982 | WF1983 | WF1984 | |
| 振荡频率 | 振荡频率 | 0～30 MHz | 0～30 MHz | 0～60 MHz | 0～60 MHz |
| 通道数量 | 通道数量 | 1 | 2 | 1 | 2 |
| 垂直分辨率 | 垂直分辨率 | 16 bit | 16 bit | 16 bit | 16 bit |
| 波形 | 正弦波 | 0至30 MHz | 0至30 MHz | 0至60 MHz | 0至60 MHz |
| 总谐波失真 | 0.03 % 或低于 typ. | 0.03 % 或低于 typ. | 0至30 MHz | 0至30 MHz | |
| 方波-占空比 | 0.0000 % 至 99.9999 %, 分辨率 0.0001 % | 0.0000 % 至 99.9999 %, 分辨率 0.0001 % | 0.0000 % 至 99.9999 %, 分辨率 0.0001 % | 0.0000 % 至 99.9999 %, 分辨率 0.0001 % | |
| 方波-抖动 | 40 ps rms 或低于 typ. | 40 ps rms 或低于 typ. | 40 ps rms 或低于 typ. | 40 ps rms 或低于 typ. | |
| 脉冲波-脉冲宽度 | 0至15 MHz | 0至15 MHz | 0至30 MHz | 0至30 MHz | |
| 脉冲波-占空比 | 20 ns 至 99.9999 Ms, 分辨率低于周期的0.0001 %或0.01 ns | 20 ns 至 99.9999 Ms, 分辨率低于周期的0.0001 %或0.01 ns | 20 ns 至 99.9999 Ms, 分辨率低于周期的0.0001 %或0.01 ns | 20 ns 至 99.9999 Ms, 分辨率低于周期的0.0001 %或0.01 ns | |
| 脉冲波-占空比变量 | 0.0001 % 至 99.9999 %, 分辨率 0.0001 % | 0.0001 % 至 99.9999 %, 分辨率 0.0001 % | 0.0001 % 至 99.9999 %, 分辨率 0.0001 % | 0.0001 % 至 99.9999 %, 分辨率 0.0001 % | |
| 上升/下降时间 | 7.7 ns 至 59.03 Ms, 分辨率 4 digits 或 0.01 ns | 7.7 ns 至 59.03 Ms, 分辨率 4 digits 或 0.01 ns | 7.7 ns 至 59.03 Ms, 分辨率 4 digits 或 0.01 ns | 7.7 ns 至 59.03 Ms, 分辨率 4 digits 或 0.01 ns | |
| 边缘波形 | 余弦、直线、参数可变波形和任意波形 | 余弦、直线、参数可变波形和任意波形 | 余弦、直线、参数可变波形和任意波形 | 余弦、直线、参数可变波形和任意波形 | |
| 斜坡 | 0至5 MHz | 0至5 MHz | 0至5 MHz | 0至5 MHz | |
| 参数可变波形 (26 种) | 0至5 MHz | 0至5 MHz | 0至5 MHz | 0至5 MHz | |
| 噪音 | 高斯分布, 等效带宽: 从Full /30 M/10 M/3 M/1 M/300 k/100 kHz当中选择 | 高斯分布, 等效带宽: 从Full /30 M/10 M/3 M/1 M/300 k/100 kHz当中选择 | 高斯分布, 等效带宽: 从Full /30 M/10 M/3 M/1 M/300 k/100 kHz当中选择 | 高斯分布, 等效带宽: 从Full /30 M/10 M/3 M/1 M/300 k/100 kHz当中选择 | |
| DC | 频率设置无效, ±10.5 V | 频率设置无效, ±10.5 V | 频率设置无效, ±10.5 V | 频率设置无效, ±10.5 V | |
| 任意波 | 0至5 MHz (受样本数量和采样率的限制) | 0至5 MHz (受样本数量和采样率的限制) | 0至15 MHz (受样本数量和采样率的限制) | 0至15 MHz (受样本数量和采样率的限制) | |
| 频率设置精度 | 频率设置精度 | 0.01 μHz | 0.01 μHz | 0.01 μHz | 0.01 μHz |
| 任意波长度 / 保存波形总量 | 任意波长度 / 保存波形总量 | 16 words 至 32 Mi words /4 Gi words | 16 words 至 32 Mi words /4 Gi words | 16 words 至 64 Mi words /4 Gi words | 16 words 至 64 Mi words /4 Gi words |
| 输出振幅设定 | 输出振幅设定 | 0 Vp-p 至 21 Vp-p/开放, 0 Vp-p 至 10.5 Vp-p/50 Ω 分辨率 0.1 mVp-p /开放 | 0 Vp-p 至 21 Vp-p/开放, 0 Vp-p 至 10.5 Vp-p/50 Ω 分辨率 0.1 mVp-p /开放 | 0 Vp-p 至 21 Vp-p/开放, 0 Vp-p 至 10.5 Vp-p/50 Ω 分辨率 0.1 mVp-p /开放 | 0 Vp-p 至 21 Vp-p/开放, 0 Vp-p 至 10.5 Vp-p/50 Ω 分辨率 0.1 mVp-p /开放 |
| 触发模式 | 触发设定 | 自动连发、触发连发、门控和触发门控 | 自动连发、触发连发、门控和触发门控 | 自动连发、触发连发、门控和触发门控 | 自动连发、触发连发、门控和触发门控 |
| 扫描振荡 | 频率、相位、振幅、直流偏移和占空比。 | 频率、相位、振幅、直流偏移和占空比。 | 频率、相位、振幅、直流偏移和占空比。 | 频率、相位、振幅、直流偏移和占空比。 | |
| 内部调制 / 外部调变 | FM, FSK, PM, PSK, AM, DC 偏饮变调和 PWM | FM, FSK, PM, PSK, AM, DC 偏饮变调和 PWM | FM, FSK, PM, PSK, AM, DC 偏饮变调和 PWM | FM, FSK, PM, PSK, AM, DC 偏饮变调和 PWM | |
| 触发加变调 / 扫频加变调 | 在触发模式或扫频模式下使用变调功能 | 在触发模式或扫频模式下使用变调功能 | 在触发模式或扫频模式下使用变调功能 | 在触发模式或扫频模式下使用变调功能 | |
| 时序程控 |
时序程控参数: 波形、频率、相位、振幅、DC偏执和方波占空比
时序程控时间设置范围: 0.1 ms 至 1.000 s , 最大步数: 1023
|
时序程控参数: 波形、频率、相位、振幅、DC偏执和方波占空比
时序程控时间设置范围: 0.1 ms 至 1.000 s , 最大步数: 1023
|
时序程控参数: 波形、频率、相位、振幅、DC偏执和方波占空比
时序程控时间设置范围: 0.1 ms 至 1.000 s , 最大步数: 1023
|
时序程控参数: 波形、频率、相位、振幅、DC偏执和方波占空比
时序程控时间设置范围: 0.1 ms 至 1.000 s , 最大步数: 1023
|
|
| 2通道操作 | 2通道操作 | — |
两路独立, 两相位, 恒定频差,
恒定频率比, 差分输出。
|
— |
两路独立, 两相位, 恒定频差,
恒定频率比, 差分输出。
|
| 多台联机 | 多台联机 | 最多以主/从 (包括主机) 的形式6台联机 | 最多以主/从 (包括主机) 的形式6台联机 | 最多以主/从 (包括主机) 的形式6台联机 | 最多以主/从 (包括主机) 的形式6台联机 |
| 同步振荡功能 | 同步振荡功能 | 30 Hz × m 至 5 MHz/m (m: 分频比, n: 倍增比) | 30 Hz × m 至 5 MHz/m (m: 分频比, n: 倍增比) | 30 Hz × m 至 5 MHz/m (m: 分频比, n: 倍增比) | 30 Hz × m 至 5 MHz/m (m: 分频比, n: 倍增比) |
| 同步输出 / 从输出 | 同步输出 / 从输出 | 各种同步信号/内部调变信号/子波形 | 各种同步信号/内部调变信号/子波形 | 各种同步信号/内部调变信号/子波形 | 各种同步信号/内部调变信号/子波形 |
| 基本相位同步 | 基本相位同步 | 在输出波形的内部参考相的零度处上升的方波 | 在输出波形的内部参考相的零度处上升的方波 | 在输出波形的内部参考相的零度处上升的方波 | 在输出波形的内部参考相的零度处上升的方波 |
| 内部调变波形 | 内部调变波形 | 内部调变功能使用的变调波形 | 内部调变功能使用的变调波形 | 内部调变功能使用的变调波形 | 内部调变功能使用的变调波形 |
| 从输出 | 从输出 | 与主输出相对独立的模拟波形。相对于参考相位同步信号是可变的, 并且幅度和偏执也是可调节的。 | 与主输出相对独立的模拟波形。相对于参考相位同步信号是可变的, 并且幅度和偏执也是可调节的。 | 与主输出相对独立的模拟波形。相对于参考相位同步信号是可变的, 并且幅度和偏执也是可调节的。 | 与主输出相对独立的模拟波形。相对于参考相位同步信号是可变的, 并且幅度和偏执也是可调节的。 |
| 可用波形 | 可用波形 | 正弦波、方波、斜波、上升斜波、下降斜波、噪声和任意波形。 | 正弦波、方波、斜波、上升斜波、下降斜波、噪声和任意波形。 | 正弦波、方波、斜波、上升斜波、下降斜波、噪声和任意波形。 | 正弦波、方波、斜波、上升斜波、下降斜波、噪声和任意波形。 |
| 输出输入浮接 | 输出输入浮接 | 波形输出、同步/从输出和外部调变/加法输入的信号接地与外壳绝缘。 | 波形输出、同步/从输出和外部调变/加法输入的信号接地与外壳绝缘。 | 波形输出、同步/从输出和外部调变/加法输入的信号接地与外壳绝缘。 | 波形输出、同步/从输出和外部调变/加法输入的信号接地与外壳绝缘。 |
| 通信界面 | 通信界面 | USB/LAN | USB/LAN | USB/LAN/GPIB | USB/LAN/GPIB |
| 应用软件 | 应用软件 | 时序程控编辑/任意波形编辑 | 时序程控编辑/任意波形编辑 | 时序程控编辑/任意波形编辑 | 时序程控编辑/任意波形编辑 |
| 电源 / 耗电功率 | 电源 / 耗电功率 | AC100V至240V / 50 VA或低于 | AC100V至240V /75 VA或低于 | AC100V至240V / 50 VA或低于 | AC100V至240V /75 VA或低于 |
| 外观尺寸 / 质量 | 外观尺寸 / 质量 | 215(W)×88(H)×306(D) mm (不含凸起部分) /约. 1.8 kg (主机,不包括附件) | 215(W)×88(H)×306(D) mm (不含凸起部分) /约. 1.8 kg (主机,不包括附件) | 215(W)×88(H)×306(D) mm (不含凸起部分) /约. 1.8 kg (主机,不包括附件) | 215(W)×88(H)×306(D) mm (不含凸起部分) /约. 1.8 kg (主机,不包括附件) |
| Function 功能说明 | |||
| 功能名称 | 功能描述 | 功能名称 | 功能描述 |

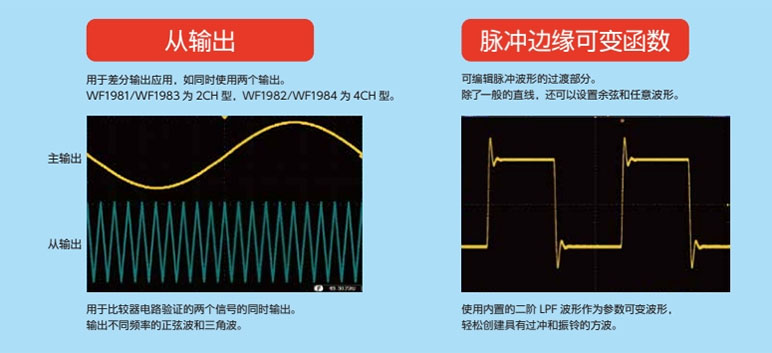

| 从输出功能 | 配备从输出。独立的频率、波形、相位、振幅和直DC偏执。1通道可提供2通道份输出。（从输出的最大振幅为±3.3V） | 高速、大容量任意波形 | 复杂波形可通过高达64 Mi words/waveform 的长存储器输。总容量4Gi words, 采样率 240M samples/sec (WF1983/ WF1984)。 |

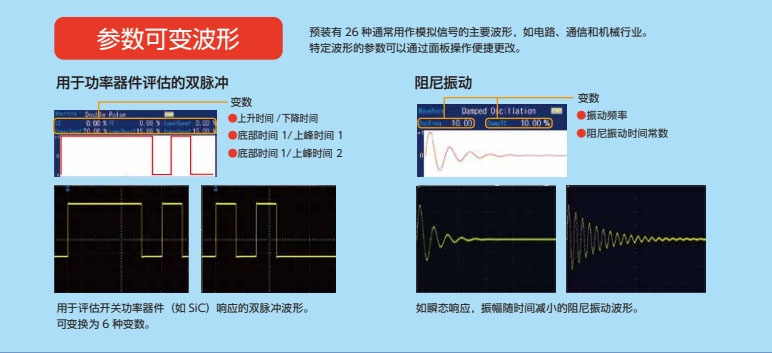

| 参数可变波形 | 预先安装配备典型波形脚本，例如与电相关和与脉冲波相关的波形。例如衰减波形振动波形。还可以在查看输出的同时自由编辑振幅频率比设置。动频率和时间常数。 | 2通道联动（仅限WF1982/ WF1984） | 除了每个通道可独立使用外，还可以进列如2相、差分、恒定频率和恒定频率比、差分输出。 |
| 可变脉冲边缘 | 可编程例如向上升/下降脉冲转换添加过冲。 | 同步功能 | 用于外部信号的波形转换。输出与外部输入信号同步成为可能。分频比 / 乘法比、波形、相位差等可进行变换。 |
| 时序程控功能 | 可依次设置和输出波形、频率和幅度等参数。可以生成最多1023步的复杂波形。 | 上下限功能 |
限制设定值防止因操作错误而导致输出过大。可以设置频率、电压、相位和占空比的正峰值和负峰值 的范围 限制。 |
