从电容器、线圈等电子元件开始，新设备开发等测试中，其他电源和放大器无法驱动的DUT也能稳定驱动。
在医疗、生物等尖端研究领域也广泛使用。

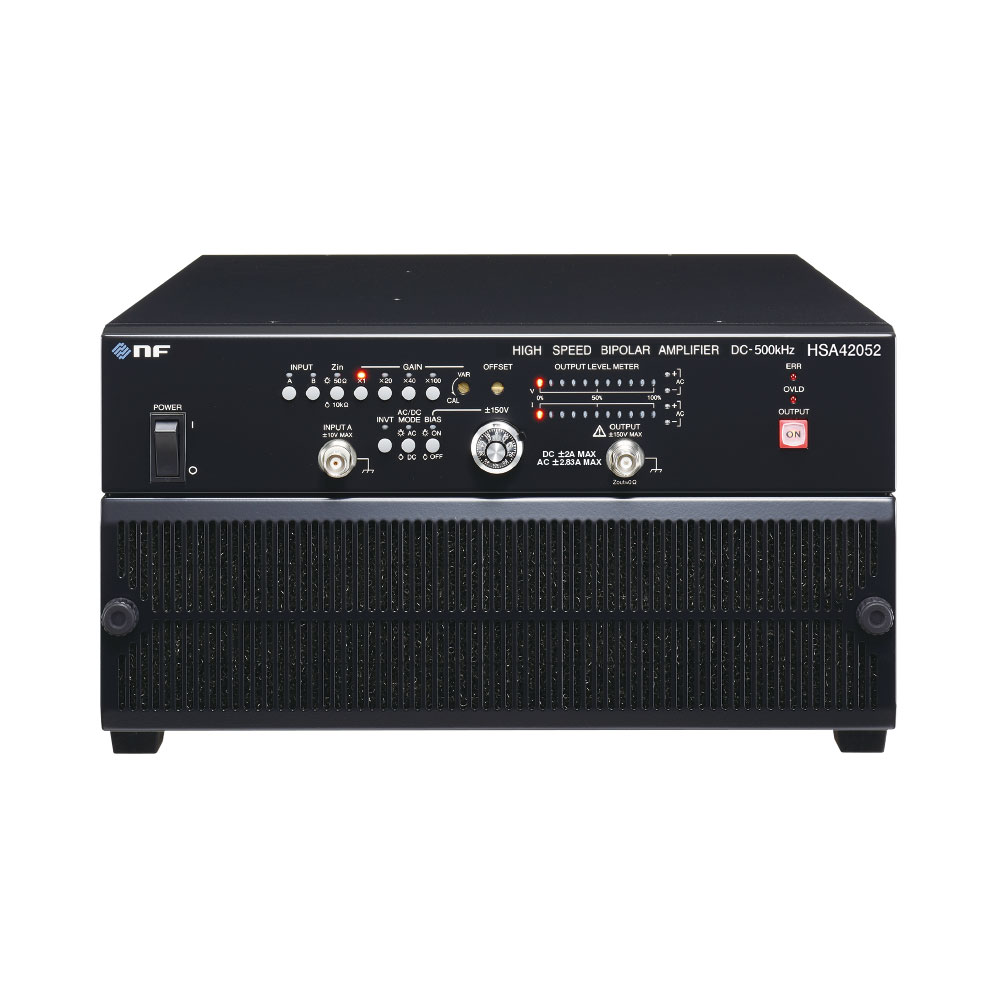

| 型号 | HSA42011 | HSA42012 | HSA42014 |
HSA42051 |
HSA42052 |
||
|---|---|---|---|---|---|---|---|
| 频率 | DC ～ 1 MHz | DC ～ 500 kHz | |||||
| 最大输出电压 | 150 Vp-p | 300 Vp-p | |||||
| 最大输出电流 | AC |
3 Ap-p 1.06 Arms |
6 Ap-p 2.12 Arms |
12 Ap-p 4.24 Arms |
2.83 Ap-p 1 Arms |
5.66 Ap-p 2 Arms |
|
| DC | ±1 A | ±2 A | ±4 A | ±1 A | ±2 A | ||
| 转换率 | 475 V/µs | 450 V/µs | |||||
| 增益 |
固定：x1、x10、x20、x50 可变：x1 ～ x3 |
固定：x1、x20、x40、x100 可变：x1 ～ x3 |
|||||
HSA系列的运行范围如右图所示，涵盖了四个象限。无论输出电压的正负，都可以实现电流的供应（源）和吸收（汇）。
当对包含电容和电感的负载施加交流电压时，电流会从负载侧反流回来。在这种情况下，普通的电源或放大器可能无法驱动。
HSA系列通过四象限输出，可以稳定地驱动压电元件、电磁阀等容性和感性负载。
4象限出力和容量性・誘導性負荷
考虑将交流电压施加在电容器（容量性负载）和电感器（感性负载）上。这些负载的交流电流与施加的交流电压之间会相差90°，但在4象限图上绘制电压和电流的瞬时值时，会通过所有的四个象限。
因此，当向电容器和电感器施加交流电时，电源必须能够进行四象限工作。
另一方面，普通的直流电源只能在图上的第一象限和第三象限工作，因此不适合驱动除电阻负载以外的负载。
通过高速和高穿透率，即使高速重复现象和过渡现象也能以良好的无缝响应忠实再现。
由于可以输出直流电，因此在需要将交流叠加在正负非对称信号或直流上的应用中也能提供稳定输出。
x：800纳秒/格。 y：20伏/格
x：1微秒/格。 y：50伏/格
容量性・誘導性负载由于电源的输出阻抗影响，启动会变得缓慢。HSA系列在全频段保持低输出阻抗，通过连接负载将电压降降至最低，从而发挥其高速性能。
站立时间的影响
如下图所示，将电源的输出阻抗的电阻成分记为R，感抗成分记为L，以及负载容量记为C，当R和L存在时，会导致响应变慢。在L=0的情况下，需要CxR（秒）的时间才能达到最终值的约60%。
固定利得和可变利得的组合，可以连续设置。
×１时，可以原封不动地输出在信号发生器中设置的电压电平。
固定利得
可变利益：×1 ～ ×3（通过微调器调整）
按下前面板的 [INVT] 按钮，可以切换同相放大器/反相放大器。
将 HSA 系列两台连接，并使用反相输出，可以将输出电压和功率翻倍（平衡输出）。
将信号发生器的输出分为两部分，分别输入到HSA(A)和(B)。HSA(B)对HSA(A)提供反相输出。负载需要与接地电位和信号源绝缘。也称为BTL（平衡变压器less）连接。
通过10回旋转角度计，可以重叠直流（偏置）电压。作为负载的直流电源波动试验，可以输出叠加了交流的直流电。
巴伊亚斯电压
负载的额定电源电压通过HSA的直流偏置来设置，交流输出从信号发生器重叠。也可以对交流输出进行频率扫描或重叠白噪声。
可以将输出中的直流偏移调整为零。
在AC模式下，可以自动去除DC偏移，仅输出交流电压。当变压器线圈因施加电压的DC成分而饱和时，这将非常有效。
过载、过电压、内部电源异常、内部温度异常、冷却风扇异常的保护功能。检测到异常时，输出关闭，或者过载LED和错误LED会点亮，若持续一定时间，将无法进行除电源关闭以外的操作（不可恢复模式）。
